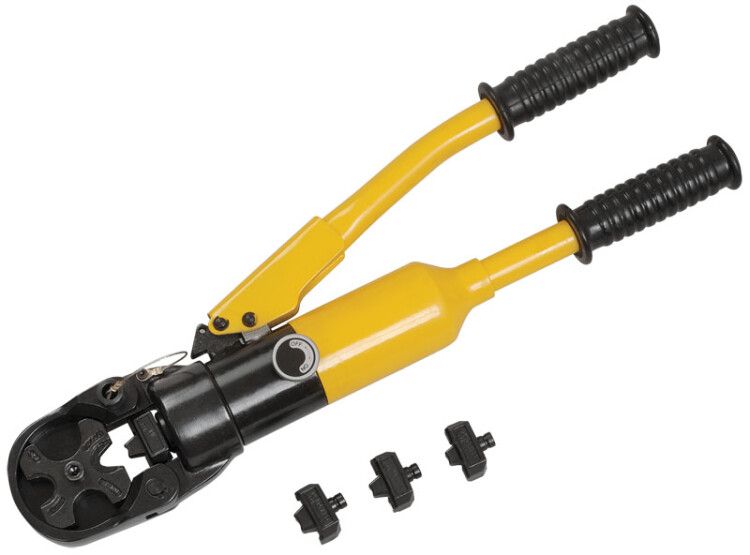

Пресс гидравлический ручной с матрицей и клапаном ПГР-150МК | TKL10-005 IEK

Пресс гидравлический ручной с матрицей и клапаном ПГР-150МК от IEK - это надёжный инструмент для создания прочных соединений между кабельными жилами и гильзами или наконечниками. Устройство сочетает высокую точность опрессовки, удобство управления и долгий срок службы благодаря стальной конструкции. Подходит для работ с сечением от 16 до 150 мм2.

Назначение и область применения

Пресс гидравлический ручной с матрицей и клапаном ПГР-150МК используется для опрессовки кабельных концевых гильз и наконечников. Обеспечивает плотное, механически прочное соединение между медной или алюминиевой жилой и металлической трубкой. Применяется при монтаже силовых кабелей, заземления, подключении оборудования на объектах энергетики, ЖКХ, промышленности и транспорта.

Технические характеристики

• Тип привода: гидравлический - снижает физическую нагрузку при работе
• Усилие пресса: 100 кН - достаточно для опрессовки жил до 150 мм2
• Диапазон сечений: 16–150 кв.мм - покрывает большинство распространённых кабелей
• Материал корпуса: сталь - устойчив к износу и механическим повреждениям
• Наличие сменных матриц: да - позволяет менять формы опрессовки под тип гильзы
• Наличие сменных вставок: да - расширяет совместимость с различными моделями наконечников
• Форма опрессовки: клиновидная - обеспечивает равномерное сжатие, особенно эффективна при больших диаметрах хвостовиков
• Угол поворота головки: 180° - облегчает доступ к труднодоступным местам
• Цвет: желтый - повышенная видимость на рабочей площадке
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пресс гидравлический ручной с матрицей и клапаном ПГР-150МК работает с любыми стандартными кабельными гильзами и наконечниками, соответствующими заявленному диапазону сечений. Для замены матриц необходимо вынуть старую и установить новую согласно маркировке на корпусе. Револьверная система позволяет переключаться между формами без инструментов. Перед использованием проверьте соответствие выбранной матрицы сечению жилы и гильзы. Неправильно подобранная матрица может привести к плохому контакту или повреждению детали.

Безопасность и стандарты

Пресс гидравлический ручной с матрицей и клапаном ПГР-150МК соответствует требованиям к инструменту для электромонтажных работ. Гидравлическая система имеет встроенный клапан для принудительного сброса давления - это исключает риск внезапного разгона механизма. Материалы корпуса не проводят ток, безопасны при работе рядом с напряжением до 1000 В. Работать следует в защитных перчатках и с соблюдением правил безопасности при обращении с гидравликой.

Преимущества

• Меньшее усилие при работе по сравнению с механическими прессами - снижает усталость оператора
• Вращающаяся головка на 180° - удобна при монтаже в ограниченном пространстве
• Сменные матрицы и вставки - один инструмент решает задачи для множества типов соединений
• Клиновидная опрессовка - лучше сохраняет целостность многожильных и одножильных проводов
• Надёжный клапан сброса давления - управление процессом становится предсказуемым и контролируемым

Ограничения применения

• Не применяется для опрессовки алюминиевых шин или крупногабаритных ответвлений свыше 150 мм2 - требуется более мощное оборудование
• Не рекомендован для частого использования в условиях постоянной влаги или пыли без защиты - хотя корпус стальной, герметичность не рассчитана на IP65+
• Не подходит для автоматических линий - только ручной режим работы
• Требуется регулярная проверка уровня масла в системе - недостаток смазки снижает усилие и увеличивает износ

Примеры использования

• Подключение кабеля 95 мм2 к медной гильзе на подстанции
• Обжим наконечника на алюминиевой жиле 70 мм2 перед присоединением к рубильнику
• Заземление щита с применением гильзы 120 мм2
• Монтаж силового кабеля на промышленном конвейере с необходимостью частой смены сечений

Практические советы

• Перед каждым использованием проверяйте, чтобы матрица точно соответствовала сечению гильзы - используйте маркировку на матрице и на упаковке гильзы
• При работе с многожильными проводами слегка скрутите жилы перед опрессовкой - это улучшает контакт
• После нескольких десятков циклов проверяйте уровень гидравлической жидкости - доливайте только специальное масло, указанное в инструкции
• Храните пресс в сухом месте, защищённом от пыли; после работы протирайте матрицы от грязи и окислов
• При возникновении затруднений при сбросе давления - не форсируйте рычаг, а используйте клапан сброса: он спроектирован именно для этого
