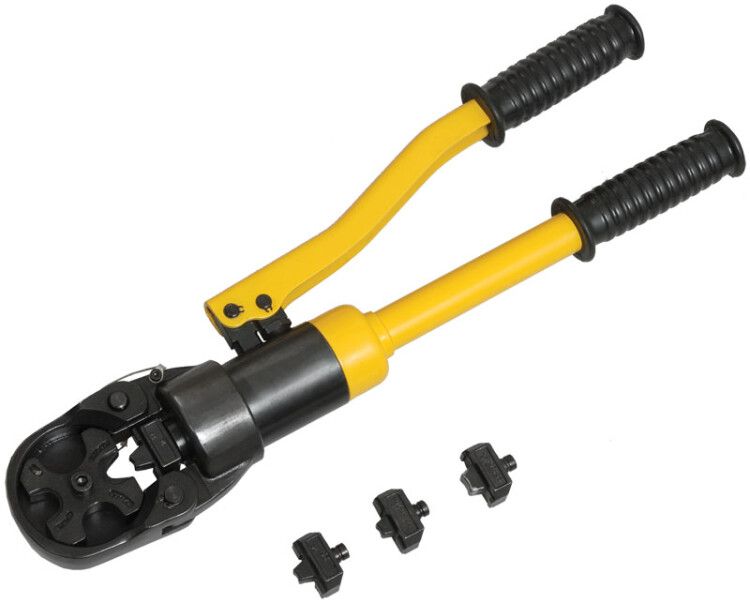

Пресс гидравлический ручной с матрицей ПГР-150М | TKL10-006 IEK

Пресс гидравлический ручной с матрицей ПГР-150М от IEK - это надёжный инструмент для опрессовки кабельных концевых гильз и неизолированных наконечников сечением от 16 до 150 мм2. Устройство сочетает высокую точность, удобство управления и долгий срок службы благодаря прочной стальной конструкции.

Назначение и область применения

Пресс гидравлический ручной с матрицей ПГР-150М используется для создания механических соединений между кабельной жилой и концевыми гильзами или наконечниками. Подходит для работ с однопроволочными и многопроволочными жилами. Часто применяется при монтаже силовых кабелей, заземления, подключении оборудования на промышленных объектах, в энергообъектах и на транспорте.

Технические характеристики

• Тип привода: гидравлический - снижает физические нагрузки при работе
• Усилие прессования: 70 кН - достаточно для плотной опрессовки крупных сечений
• Диапазон сечений: 16–150 мм2 - покрывает большинство распространённых кабелей
• Наличие сменных матриц и вставок: да - позволяет менять формы опрессовки под тип наконечника
• Форма опрессовки: клиновидная - обеспечивает равномерное сжатие, особенно эффективна при больших диаметрах хвостовиков
• Материал корпуса: сталь - устойчив к износу и механическим повреждениям
• Цвет: желтый - повышенная видимость на рабочих площадках
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пресс гидравлический ручной с матрицей ПГР-150М совместим со всеми стандартными сменными матрицами для кабельных наконечников и гильз, соответствующими диапазону 16–150 мм2. Матрица установлена на револьверном механизме - можно легко переключаться между формами без замены деталей. Для монтажа требуется только правильно выбрать матрицу под сечение и тип наконечника. Никаких специальных инструментов для сборки не требуется - устройство готово к использованию сразу после распаковки.

Особенности конструкции

• Вращающаяся головка на 180° - позволяет работать в ограниченных пространствах без переориентации всего инструмента
• Клапан принудительного сброса давления - безопасно спускает масло после завершения операции, исключает случайное срабатывание
• Автоматическая фиксация поршня - удерживает давление во время опрессовки, не требует постоянного усилия

Преимущества

• Значительно меньше усилий по сравнению с механическими прессами - снижает усталость при массовой работе
• Высокая точность опрессовки за счёт клиновидной формы - минимизирует риск плохого контакта
• Сменные элементы продлевают срок службы - не нужно менять весь инструмент при смене задач
• Простота обслуживания - доступ к клапану и системе гидравлики не требует сложного демонтажа

Ограничения применения

• Не подходит для опрессовки изолированных наконечников - предназначено только для неизолированных
• Не рекомендован для частого использования при температуре ниже –10C - гидравлическая жидкость теряет текучесть
• Требует регулярной проверки уровня масла - недостаток смазки снижает усилие и может повредить цилиндр
• Не предназначен для сверхтяжёлых промышленных линий - рассчитан на периодический, а не круглосуточный режим

Примеры использования

• Подключение медных кабелей сечением 95 мм2 к шинным колодкам в распределительных щитах
• Обжим гильз на алюминиевых проводах в линиях электропередач
• Монтаж заземляющих соединений на подстанциях и промышленных объектах
• Работы на строительных площадках при прокладке силового кабеля в бетонных каналах

Практические советы

• Перед каждой опрессовкой проверяйте соответствие матрицы сечению кабеля и типу наконечника - неверный выбор приведёт к плохому контакту
• После 10–15 операций проверьте уровень гидравлической жидкости - доливайте только рекомендованное масло (обычно ISO VG 32)
• При работе с моножилой используйте именно клиновидную форму - она лучше сохраняет целостность проводника
• Храните пресс в сухом месте - влага вызывает коррозию стальных деталей и ухудшает работу клапана
• Посадочный диаметр матрицы стандартизирован - все сменные элементы от IEK подходят без адаптеров
