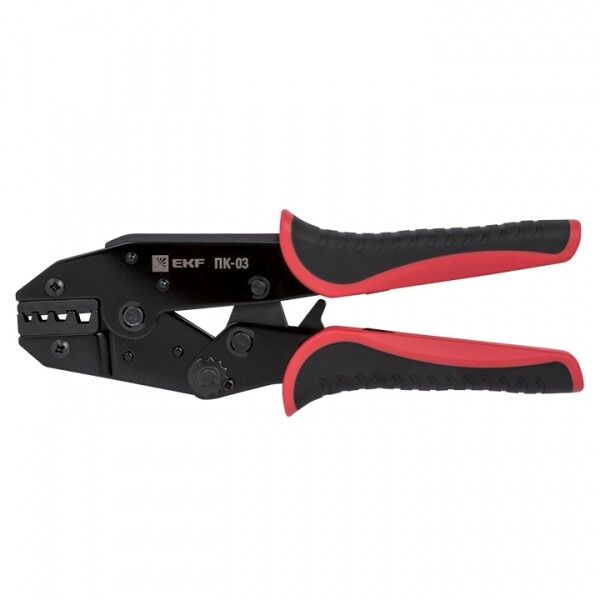

Пресс-клещи ПК-03 ( 4.0-16.0 мм2 НШвИ НШв) EKF Expert | pk-03-exp

Пресс-клещи ПК-03 для опрессовки проводов сечением 4.0–16.0 мм2 НШвИ НШв от бренда EKF - надёжный ручной инструмент для обжима кабельных наконечников типа НШв и НШвИ. Артикул pk-03-exp обеспечивает точный и безопасный контакт при монтаже силовых соединений в распределительных щитах, на оборудовании и в электроустановках.

Назначение и область применения

Пресс-клещи ПК-03 для опрессовки проводов сечением 4.0–16.0 мм2 НШвИ НШв используются исключительно для обжима медных наконечников типов НШв и НШвИ. Подходят для работы с одножильными и многожильными проводами указанного сечения. Применяются при монтаже и обслуживании электрощитов, панелей управления, силовых клемм, станков, конвейеров и другого оборудования, где требуется прочное и долговечное соединение.

Технические характеристики

• Диапазон сечения провода: 4–16 мм2
• Тип наконечников: НШв, НШвИ
• Форма обжима: трапециевидная - обеспечивает равномерное давление на жилу и гильзу
• Тип привода: ручной - требует физического усилия оператора
• Механизм: храповый с автоматической разблокировкой после завершения цикла
• Цветовая маркировка: соответствует цвету изоляционной манжеты наконечников для быстрого выбора нужного матрица
• Маркировка на инструменте: указывает допустимые сечения наконечников

Совместимость и монтаж

Пресс-клещи ПК-03 для опрессовки проводов сечением 4.0–16.0 мм2 НШвИ НШв совместимы только с наконечниками НШв и НШвИ, предназначенными для сечений 4–16 мм2. Не подходят для других типов наконечников (например, НШУ, NYM, U-образных). Для правильного монтажа:

• Выберите наконечник с точно соответствующим сечением и цветом изоляции
• Заготовьте провод: зачистите изоляцию на длину, равную длине гильзы наконечника
• Вставьте провод в наконечник до упора
• Поместите наконечник в соответствующий паз клещей - ориентируйтесь по цветовой метке и маркировке
• Сожмите рукоятки до автоматической разблокировки механизма - это сигнал, что обжим завершён

Безопасность и стандарты

Пресс-клещи ПК-03 для опрессовки проводов сечением 4.0–16.0 мм2 НШвИ НШв соответствуют требованиям к качеству и безопасности инструментов для электромонтажа, применяемых в России. Храповый механизм предотвращает частичный обжим, снижая риск плохого контакта. Инструмент не предназначен для работы под напряжением - всегда отключайте питание перед монтажом.

Преимущества

• Автоматическая разблокировка храпового механизма гарантирует полный и одинаковый обжим каждый раз
• Цветовая и числовая маркировка ускоряет выбор нужной матрицы, исключают ошибки при работе с несколькими сечениями
• Трапециевидный профиль обжима обеспечивает плотное прилегание к жиле и высокую механическую прочность соединения
• Конструкция рассчитана на длительную эксплуатацию - металлический корпус и усиленные рабочие поверхности выдерживают регулярные нагрузки

Ограничения применения

• Не использовать для наконечников сечением менее 4 мм2 или более 16 мм2 - возможен выход из строя инструмента или некачественный обжим
• Не подходят для алюминиевых наконечников - только для медных НШв/НШвИ
• Не предназначены для обжима разъёмов, штепселей, клеммных колодок - только для кабельных наконечников
• Не работать в условиях повышенной влажности без защиты инструмента - не имеет IP-защиты

Примеры использования

• Обжим наконечников НШвИ 10 мм2 для подключения к автомата в распределительном щите
• Подключение силовых кабелей к клеммам двигателя на конвейере
• Монтаж заземления через наконечник НШв 16 мм2 на шину PE
• Сборка панели управления с множеством соединений - удобство цветовой маркировки позволяет быстро менять матрицу между сечениями

Практические советы

• Перед первым использованием проверьте соответствие цвета наконечника и маркировки на клещах - это сэкономит время и исключит ошибку
• Проверяйте качество обжима: жила должна быть полностью заключена в гильзе, без выпирающих проволочек; сам наконечник не должен болтаться
• Чистите рабочие поверхности от грязи и оксидов после каждого десятка обжимов - это продлевает срок службы матриц
• Храните инструмент в сухом месте, желательно в специальном кейсе - даже при хорошей прочности металла, удары и падения могут повредить точную форму матриц
• Артикул pk-03-exp - единственный вариант в серии PROxima EKF для этого диапазона сечений; другие модели не заменяют его функционально
