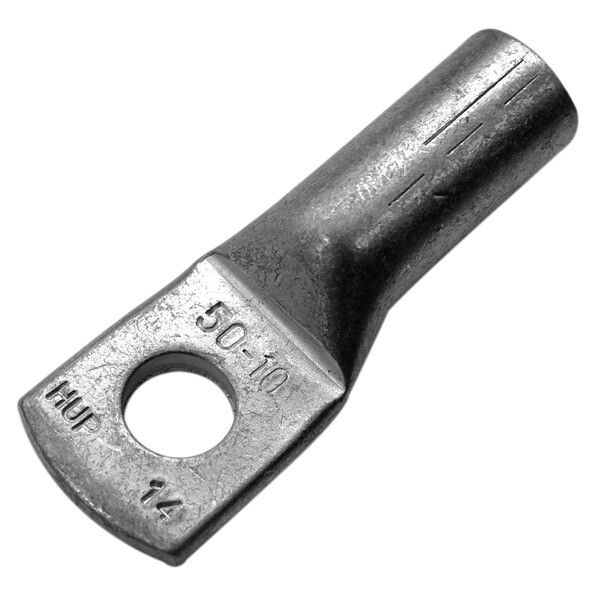

Наконечник кабельный лужёный 120 M12 | 290464 Haupa

Наконечник кабельный лужёный 120 M12 DIN - надёжный элемент для соединения гибких медных кабелей сечением 120 мм2 с оборудованием через болтовые зажимы. Произведён по стандарту DIN, с лужёным покрытием и отожжённой медью, обеспечивает долговечное и безопасное соединение. Артикул 290464, бренд HAUPA.

Назначение и область применения

Наконечник кабельный лужёный 120 M12 DIN предназначен для оконцевания многожильных медных проводов перед подключением к клеммам оборудования. Применяется там, где требуется прочное, неразъёмное соединение с винтом M12. Подходит для силовых цепей: распределительных щитов, трансформаторов, частотных преобразователей, сварочного оборудования и других устройств с высокой нагрузкой.

Технические характеристики

• Номинальное сечение провода: 120 кв.мм - соответствует гибкому кабелю класса 5 по ГОСТ 22483
• Диаметр отверстия: 15,5 мм - совместим с болтами M12 (резьба 12 мм)
• Материал: 99,9% электролитическая медь - минимальное сопротивление, высокая теплопроводность
• Покрытие: лужёное оловом - защищает от окисления, улучшает контакт при затяжке
• Способ монтажа: опрессовка - требует специальных клещей с подходящими матрицами
• Угол соединения: 90° - позволяет выводить кабель перпендикулярно к точке крепления
• Количество крепёжных отверстий: одно - для одиночного болта M12
• Цвет: серый - результат лужения, не влияет на работу

Совместимость и монтаж

Наконечник кабельный лужёный 120 M12 DIN совместим с любым оборудованием, имеющим болтовую клемму M12 и достаточную площадь контакта. Для монтажа:

• Зачистите изоляцию кабеля на длину, равную глубине гильзы наконечника
• Вставьте жилы до упора - они должны полностью заполнить гильзу
• Используйте опрессовочные клещи с матрицами, соответствующими DIN 46235
• На наконечнике есть специальные насечки - они указывают правильное место для обжима
• Не используйте плоскогубцы или обычные клещи - это повредит контакт и снизит надёжность

Безопасность и стандарты

Произведено в соответствии с DIN 40500 (материал) и DIN 46235 (форма и размеры). Соответствие стандартам гарантирует механическую прочность, термическую стабильность и соответствие требованиям безопасности в промышленных установках. Лужёная поверхность снижает риск возникновения переходного сопротивления, что предотвращает перегрев.

Преимущества

• Отожжённая медь - легко гнётся и принимает форму при опрессовке, не трескается
• Лужёное покрытие - продлевает срок службы в условиях повышенной влажности и температурных колебаний
• Чёткая форма по DIN - гарантированная совместимость с большинством европейских и российских клемм
• Насечки для опрессовки - исключают ошибки при монтаже даже без опыта
• Высокая проводимость меди - минимизирует потери энергии и нагрев

Ограничения применения

• Не применяется для одножильных жестких проводов - предназначена только для гибких кабелей (класс 5)
• Не рекомендовано использование в средах с постоянным воздействием кислот, щелочей или солевых паров - луд может разрушаться
• Максимальная рабочая температура - до +105C; выше - возможна потеря свойств лужения
• Не подходит для быстроразъёмных соединений - только для постоянного болтового крепления

Примеры использования

• Подключение выходных кабелей частотного преобразователя к двигателю
• Соединение шины переменного тока с входными клеммами УПА
• Фиксация фазного провода в распределительном щите с болтовыми зажимами M12
• Обжим кабеля питания на сварочном аппарате
• Применение в системах автоматизации на заводах, где важна надёжность контакта

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр кабеля точно соответствовал 120 мм2 - меньшая площадь вызывает перегрузку, большая - плохой обжим
• Используйте только матрицы, помеченные как “для 120 мм2” - неверный размер приведёт к слабому контакту
• После опрессовки проверьте усилие вытягивания: наконечник не должен сдвигаться при усилии более 100 Н
• При работе в сыром помещении периодически осматривайте контакты - луд может тускнеть, но это не всегда означает отказ
• Артикул 290464 от HAUPA - один из самых распространённых в России, легко заменяемый аналогами по DIN
