Многофункциональный измерительный прибор PD7777-8S4 380V 5A 3ф 120x120 светодиод. дисплей RS485 | 765098 CHINT

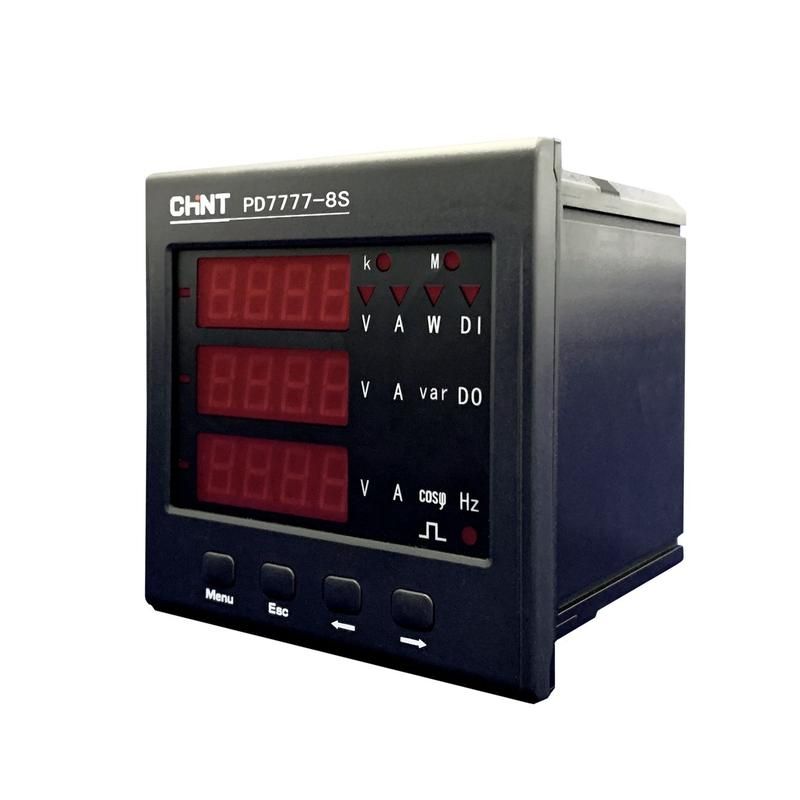

Многофункциональный измерительный прибор CHINT PD7777-8S4 предназначен для точного контроля электроэнергии в трёхфазных сетях 380 В. Устройство сочетает в себе функции амперметра, вольтметра, ваттметра и счётчика энергии с цифровым LED-дисплеем и интерфейсом RS-485 для удалённой передачи данных. Подходит для установки на щитах управления промышленными оборудованием, где требуется сбор и анализ параметров сети.

Назначение и область применения

Многофункциональный измерительный прибор CHINT PD7777-8S4 используется для постоянного мониторинга электрических параметров в трёхфазных цепях переменного тока. Он заменяет несколько отдельных приборов - амперметра, вольтметра, ваттметра и счётчика - снижая сложность и занимаемую площадь на электрощите. Применяется в системах автоматизации, на производствах, в насосных станциях, на конвейерах, в HVAC-системах и других объектах, где важны точные данные о потреблении энергии и её качестве.

Технические характеристики

• Рабочее напряжение: 380 В (трёхфазная сеть)
• Номинальный ток: 5 А (через внешние трансформаторы тока)
• Дисплей: светодиодный (LED), крупный, высокой яркости
• Измеряемые параметры: ток, напряжение, активная и реактивная мощность, частота, коэффициент мощности, прямая и обратная энергия, четырёхквадрантная реактивная энергия
• Выходной интерфейс: RS-485 с протоколом Modbus-RTU
• Поддержка импульсного выхода: да (для подключения к внешним счётчикам или системам учёта)
• Габариты: 120×120 мм (стандартный формат для монтажа в шкафы)

Совместимость и монтаж

Многофункциональный измерительный прибор CHINT PD7777-8S4 монтируется в стандартные панели с отверстием 112×112 мм. Для работы с токами выше 5 А необходимо использовать внешние трансформаторы тока (ТТ) с соотношением, соответствующим нагрузке. Кабель RS-485 подключается к клеммам A/B - соблюдайте полярность. Напряжение питания берётся непосредственно из измеряемой сети - внешний источник не нужен. Устройство совместимо с любыми системами SCADA, HMI и PLC, поддерживающими Modbus-RTU.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Произведено в соответствии с международными нормами IEC 62053 для измерительных приборов. Работает в температурном диапазоне от -10C до +55C. Защита корпуса IP54 - допускает использование в помещениях с повышенной запылённостью, но не во влажных средах без дополнительной защиты.

Преимущества

• Замена нескольких приборов одним устройством - экономия места и стоимости
• Четырёхквадрантный учёт реактивной энергии - позволяет точно рассчитывать потери и оплачивать штрафы за низкий cosφ
• Программируемые пороги аварийной сигнализации - можно настроить оповещение при превышении тока, напряжения или мощности
• Гибкая настройка через меню - все параметры (адрес, скорость, масштабирование, тип отображения) задаются пользователем
• Стандартный модуль RS-485 с Modbus-RTU - легко интегрируется в существующие системы автоматизации

Ограничения применения

• Не предназначена для прямого подключения к цепям с током более 5 А - обязательно применение трансформаторов тока
• Не работает в сетях постоянного тока - только переменный ток 50–60 Гц
• Не имеет встроенного резервного питания - при отключении сети теряются временные данные, если не подключены внешние устройства хранения
• Экран не является сенсорным - настройка осуществляется кнопками на лицевой панели
• Не рекомендовано для открытых площадок без защиты от осадков и прямого попадания воды

Примеры использования

• На промышленном участке: контроль потребления энергии станком с ЧПУ, фиксация пики нагрузки, выявление неэффективных циклов
• В системе теплоснабжения: учёт расхода электроэнергии насосами и компрессорами, расчет эффективности
• В распределительном щите: мониторинг баланса нагрузки по фазам, своевременная диагностика перекоса
• В системе учёта: передача данных в ERP-систему через RS-485 для формирования отчётов по энергопотреблению

Практические советы

• Перед первым включением проверьте правильность подключения трансформаторов тока - неверная полярность исказит показания мощности и энергии
• При настройке Modbus-RTU используйте адрес от 1 до 247 - избегайте дубликатов в одной сети
• Скорость передачи 9600 бод - наиболее надёжная для длинных линий; при необходимости увеличьте до 19200, но проверьте помехоустойчивость
• Для удобства наблюдения включите режим последовательного перебора значений - дисплей будет автоматически менять отображаемый параметр каждые 3 сек
• При использовании в условиях сильных электромагнитных помех - прокладывайте кабель RS-485 отдельно от силовых проводов, используйте экранированный кабель с заземлением экрана
• Обязательно сохраняйте текущие настройки после изменения - они не сохраняются автоматически при отключении питания
