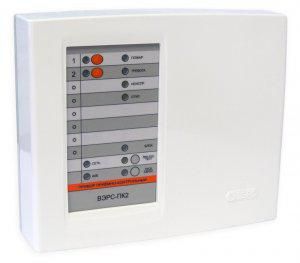

Устройство оконечное объектовое приемно-контрольное с GSM коммуникатором ВЭРС-ПК24 ТРИО-М версия 3.2 ВЭРС 00084646

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК24 ТРИО-М версия 3.2 с модулем автодозвона ВЭРС-МАД предназначен для централизованного контроля 24 шлейфов охранной, пожарной или технологической сигнализации. Устройство передает сигналы тревоги по SMS и голосовым вызовам, работает от сети 220 В с резервным питанием от АКБ, и поддерживает две SIM-карты для надежной связи.

Назначение и область применения

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК24 ТРИО-М версия 3.2 используется в системах безопасности зданий и сооружений: офисах, складах, производственных помещениях, жилых комплексах. Он контролирует состояние 24 шлейфов - это могут быть датчики движения, дымовые извещатели, открывания дверей или технологические датчики. Модуль автодозвона ВЭРС-МАД обеспечивает автоматическую отправку уведомлений на 72 заранее заданных номера телефонов, делая устройство подходящим для удалённого мониторинга без постоянного присутствия персонала.

Технические характеристики

• Количество шлейфов сигнализации: 24 (охранно-пожарные/технологические)
• Напряжение питания: 220 В +-15%, 12 В постоянного тока (резерв)
• Аварийное питание: поддерживается от свинцово-кислотной АКБ ёмкостью 7 А·ч (в комплект не входит)
• Сетевой блок питания: встроенная высокоэффективная импульсная система (работает при напряжении 135–242 В)
• Радиосвязь: GSM, два слота для SIM-карт, автоматический переключение между операторами
• Выходы: 3 реле (управление оповещателями, вентиляцией, замками); 0 выходов для оптических генераторов
• Количество групп сообщений: 9 (можно настроить разные сценарии для разных типов событий)
• Диапазон рабочих температур: от -30 C до +85 C
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли; требует установки внутри помещений)
• Материал корпуса: пластик
• Максимальный ток: 0,6 А (не более 600 мА)
• Индикация: LED-индикаторы состояния шлейфов, питания, связи
• Аудио наблюдение: возможность прослушивания помещения через встроенный микрофон (в комплект не входит)

Совместимость и монтаж

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК24 ТРИО-М версия 3.2 совместим с большинством стандартных шлейфов сигнализации: нормально замкнутые, нормально разомкнутые, с активными и пассивными датчиками. Для программирования требуется ПО “ВЭРС Конфигуратор” и USB-кабель. Подключение к сети - клеммы L/N/PE, резервная АКБ - к соответствующим клеммам (+/-). Антенна GSM - выносная, её необходимо закрепить вне металлических конструкций для лучшего сигнала. Кабели шлейфов должны иметь сечение не менее 0,5 мм2, максимальная длина - до 1000 м (при низком сопротивлении провода).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 53325-2012 (системы пожарной сигнализации) и ГОСТ Р 50775-2010 (охранная сигнализация). Наличие двух SIM-карт повышает отказоустойчивость системы. Защита IP20 исключает использование устройства во влажных, пыльных или наружных условиях. Автоматический контроль уровня заряда АКБ предотвращает глубокий разряд.

Преимущества

• Поддержка двух SIM-карт снижает риск потери связи при сбоях одного оператора
• Автоматическая проверка баланса SIM-карт и пополнение через USSD-запросы (требуется настройка)
• Гибкая система групп сообщений позволяет настраивать разные алгоритмы оповещения для пожара, взлома или срабатывания технологического датчика
• Широкий диапазон температур позволяет использовать прибор даже в неотапливаемых помещениях зимой
• Встроенный импульсный БП работает при колебаниях напряжения - подходит для регионов с нестабильной сетью
• Простое программирование через ПО “ВЭРС Конфигуратор” - можно изменить логику работы без доступа к самому прибору

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• АКБ и внешняя антенна не входят в комплект - их необходимо приобрести отдельно
• Микрофон для аудио наблюдения также отсутствует в базовой комплектации
• Максимальный ток нагрузки на реле - 0,6 А - недостаточен для управления мощными оповещателями или насосами без промежуточных контакторов
• Не поддерживает IP-сети - все данные передаются только через GSM

Примеры использования

• Объект: малый склад. На 24 шлейфа установлены датчики открытых дверей, дымовые извещатели и датчики протечки воды. При срабатывании - SMS-уведомления администратору и службе охраны.
• Объект: производственный цех. Шлейфы подключены к термодатчикам и датчикам давления. При превышении порога - срабатывает реле №1 (выключение оборудования) и отправляется группа сообщений “Технологическое отклонение”.
• Объект: частный дом. Одновременно используются охрана входов и пожарная сигнализация. При тревоге - автоматически звонят двум родственникам и службе охраны.

Практические советы

• Выбирайте АКБ ёмкостью не ниже 7 А·ч - меньшая емкость снизит время автономной работы при отключении света
• Устанавливайте антенну на стене, подальше от крупных металлических предметов - это повысит качество связи
• Перед запуском обязательно настройте группы сообщений и номера через ПО “ВЭРС Конфигуратор”, чтобы избежать ложных вызовов
• Проверьте баланс SIM-карт хотя бы раз в месяц - особенно если они работают в режиме авто-пополнения
• Не используйте прибор рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты)
• При монтаже в распределительном щите соблюдайте минимальную свободную площадь вокруг прибора - он нуждается в вентиляции
