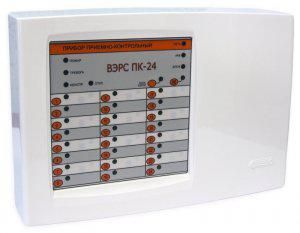

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК24П версия 3.2, пластмассовый корпус, 24 шлейфа сигнализации - 00085693

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 24П версия 3.2 - устройство централизованного контроля и управления охранно-пожарной системой с поддержкой 24 шлейфов, встроенным аварийным питанием и возможностью удалённой настройки. Подходит для установки в помещениях с контролируемым микроклиматом, например, в серверных, офисах, жилых домах и административных зданиях.

Назначение и область применения

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 24П версия 3.2 предназначен для сбора сигналов от извещателей (дымовые, тепловые, охранные, технологические) и формирования управляющих команд - включений оповещателей, запуска систем дымоудаления, передачи тревожных сообщений на пульт наблюдения. Применяется в объектах малой и средней сложности: торговые центры, школы, больницы, складские помещения, многоквартирные дома. Не подходит для открытых площадок или помещений с высокой влажностью и пылевой нагрузкой.

Технические характеристики

• Количество шлейфов сигнализации: 24 (охранные, пожарные, технологические)
• Напряжение питания: 220 В +-15%, частота 50 Гц
• Встроенный аварийный источник питания: да, с поддержкой свинцово-кислотной АКБ 7 А·ч (в комплект не входит)
• Выходы для оповещателей: 3 канала, ток нагрузки до 1 А каждый
• Реле ПЦН: 3 штуки - одно реле 250 В / 7 А, два реле 120 В / 2 А
• Интерфейсы: шлейфы сигнализации (ШС), последовательный интерфейс RS-485, USB-порт для подключения ПК
• Передача извещения: сухой контакт (бестензорный)
• Индикация: наличие LED-индикаторов состояния системы, тревоги, неисправности
• Материал корпуса: пластик
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Диапазон рабочих температур: от -30 C до +50 C
• Способ монтажа: навесной

Совместимость и монтаж

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 24П версия 3.2 совместим со всеми типами извещателей, работающими по принципу замыкания/размыкания шлейфа. Для подключения внешних блоков используйте линию RS-485 - можно расширить систему до нескольких десятков модулей. Клеммы для подключения внешнего резервного источника питания (РИП) позволяют использовать батареи большей ёмкости. Монтаж выполняется на стену с помощью кронштейнов, предусмотренных в корпусе. Учитывайте свободное пространство вокруг устройства - требуется доступ к клеммникам и кнопкам для обслуживания. Не допускается установка рядом с источниками сильных ЭМИ или в местах постоянного попадания воды.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 53325-2012 и ГОСТ Р 53326-2012 для приборов приемно-контрольных охранно-пожарных. Напряжение питания и выходные контакты рассчитаны на безопасную работу в бытовых и общественных зданиях. Отсутствие взрывозащиты делает невозможным применение в зонах с повышенной опасностью возгорания или взрыва (например, в нефтегазовой промышленности).

Преимущества

• Поддержка одновременной работы 24 шлейфов - позволяет объединить охрану, пожарную сигнализацию и технологические датчики в одном приборе
• Встроенный импульсный БП обеспечивает стабильную работу даже при колебаниях сети (135–242 В)
• Гибкая настройка: конфигурация возможна как через кнопки на лицевой панели, так и через ПО “ВЭРС-ПК Prog” на ПК
• USB-порт упрощает диагностику, прошивку и выгрузку журналов событий
• Наличие трёх реле ПЦН позволяет управлять различными исполнительными устройствами без дополнительных модулей

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 исключает использование на улице или в сырых зонах
• Автономное питание требует самостоятельной закупки АКБ 7 А·ч - она не входит в комплект
• Отсутствуют выходы для оптических генераторов - нельзя подключать световые указатели по этому протоколу
• Не поддерживает Ethernet, Wi-Fi или GSM - все коммуникации осуществляются через RS-485 или сухие контакты
• Работает только с извещателями типа “комбинированный” - несовместим с аналоговыми адресными системами

Примеры использования

• Жилой комплекс: управление дымовыми извещателями, звуковыми оповещателями и отключением вентиляции при пожаре
• Офисное здание: связь между охранными датчиками на входах и реле, активирующим освещение эвакуационных путей
• Складское помещение: контроль за температурой и задымлением с выводом сигнала на пульт безопасности через RS-485
• Общественная организация: автоматическое включение оповещения при срабатывании любого из 24 шлейфов

Практические советы

• Выбирайте АКБ с ёмкостью не менее 7 А·ч и сроком службы более 3 лет - это гарантирует работоспособность при длительном отключении электроэнергии
• При подключении RS-485 соблюдайте полярность A/B и используйте экранированный кабель с заземлением экрана на одной стороне
• Перед первым запуском обязательно выполните настройку через ПО “ВЭРС-ПК Prog” - это позволит точно задать тип каждого шлейфа и реакцию реле
• Не перегружайте выходы оповещателей - максимальный ток 1 А на канал. При необходимости подключайте реле-распределители
• Регулярно проверяйте состояние клемм и целостность шлейфов - окисление контактов часто становится причиной ложных срабатываний
• При использовании в холодных помещениях (ближе к -30 C) убедитесь, что АКБ находится в зоне с положительной температурой - свинцово-кислотные батареи теряют ёмкость при низких температурах
