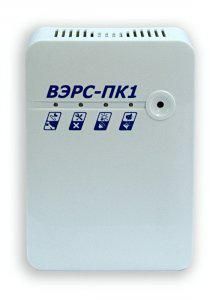

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 1ТМ-01 версия 3.2, 1 шлейф сигнализации, считыватель ТМ, 2 ключа ТМ - 00003580

Прибор приемно-контрольный охранно-пожарный ВЭРС 00003580 - устройство для контроля одного шлейфа сигнализации с функциями приема сигналов от комбинированных извещателей, управления оповещением и авторизацией через ключи ТМ. Подходит для установки в системах охраны и пожарной безопасности зданий с небольшой площадью.

Назначение и область применения

Прибор приемно-контрольный охранно-пожарный ВЭРС 00003580 предназначен для работы в составе автономных систем охранно-пожарной сигнализации. Он принимает сигналы от одного шлейфа с комбинированными извещателями, управляет двумя реле («Пожар/Охрана» и «Неисправность») и активирует внешние оповещатели. Также обеспечивает контроль доступа через считыватель ТМ и два ключа ТМ. Устройство применяется в офисах, магазинах, складских помещениях и других объектах, где требуется базовая система сигнализации без сложного программирования.

Технические характеристики

• Напряжение питания: 220 В +-10%
• Тип устройства: Прибор приемно-контрольный охранно-пожарный (ППКОП)
• Количество шлейфов сигнализации: 1
• Выходы: 4 (2 реле + 2 выхода для оповещателей)
• Способ передачи извещения: сухие контакты
• Тип извещателя: комбинированный (объединяет охранную и пожарную функции)
• Автоматическое аварийное питание: да (работает от аккумулятора при отключении сети)
• Ёмкость аккумулятора: 1,2 А·ч (не входит в комплект)
• Диапазон рабочих температур: от -30 до +50 C
• Степень защиты корпуса: IP20 - защита от крупных частиц, но не от воды и пыли
• Материал корпуса: пластик
• Индикация: светодиодная (состояние системы, тревога, неисправность)
• Количество сигнальных групп: 2
• Количество выходов для оптических генераторов: 0

Совместимость и монтаж

Прибор приемно-контрольный охранно-пожарный ВЭРС 00003580 совместим со всеми типами извещателей, имеющими сухие контакты на выходе. Для работы необходим один шлейф сигнализации и источник постоянного тока (аккумулятор 1,2 А·ч - приобретается отдельно). Монтаж выполняется навесным способом на стену с помощью кронштейнов или саморезов. Кабельные вводы расположены в нижней части корпуса - рекомендуется прокладывать провода снизу. Считыватель ТМ подключается к специальному разъему внутри прибора - подключение осуществляется только после отключения питания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 53325-2012 для приборов приемно-контрольных охранно-пожарных. Защита IP20 позволяет использовать его только во внутренних помещениях с контролируемой средой - не допускается установка в сырых, пыльных или уличных условиях. Наличие импульсного источника питания повышает устойчивость к перепадам сетевого напряжения.

Преимущества

• Объединяет функции охранной и пожарной сигнализации в одном устройстве
• Поддерживает авторизацию по ключам ТМ - исключает случайное срабатывание
• Встроенный аварийный источник питания снижает риск потери связи при отключении электроэнергии
• Простая индикация состояния системы - легко диагностируются тревоги и неисправности
• Нет необходимости в компьютерном обслуживании - работает автономно

Ограничения применения

• Поддерживается только один шлейф сигнализации - не подходит для больших объектов
• Не имеет выходов для оптических генераторов - нельзя подключить световые указатели по протоколу RS-485
• IP20 - запрещена установка в местах с высокой влажностью, пылью или возможностью попадания воды
• Аккумулятор не входит в комплект - необходимо приобрести отдельно
• Отсутствие интерфейсов для удаленного доступа (Ethernet, GSM)

Примеры использования

• Малый офис с одной комнатой и одним помещением хранения документов - контроль доступа и пожарная сигнализация
• Магазин с одной зоной продаж и задним складом - одиночный шлейф с датчиком движения и дымовым извещателем
• Частный дом с ограниченными бюджетом и площадью - базовая система с ключами ТМ для владельца
• Гараж или мастерская - контроль за наличием людей и предупреждение о возгорании оборудования

Практические советы

• Выбирайте аккумулятор емкостью не менее 1,2 А·ч - меньшая ёмкость сокращает время автономной работы
• Проверьте полярность подключения аккумулятора - неверное подключение выведет прибор из строя
• Считыватель ТМ и ключи должны быть оригинальными - совместимость гарантируется только с продукцией ВЭРС
• Не закрывайте корпус герметичными крышками - даже при IP20 нужен минимальный воздушный зазор для охлаждения
• Перед первым включением проверьте состояние всех реле - они могут иметь механический фиксатор для тестирования
