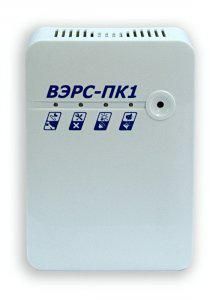

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 1-01 версия 3.2, 1 шлейф сигнализации - 00003579

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 1-01 предназначен для контроля одного шлейфа сигнализации и управления оповещением при срабатывании охранно-пожарных извещателей. Устройство работает в составе систем безопасности зданий, обеспечивая надежную передачу сигналов тревоги и неисправности через сухие контакты.

Назначение и область применения

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 1-01 используется для приема сигналов от одиночного шлейфа охранно-пожарной сигнализации. Он реагирует на тревожные события (например, возгорание или вскрытие) и формирует управляющие импульсы для внешних устройств - оповещателей, светозвуковых табло, систем пожаротушения. Подходит для установки в жилых домах, офисах, складских помещениях и других объектах с ограниченными требованиями к масштабу системы.

Технические характеристики

• Тип устройства: прибор приемно-контрольный охранно-пожарный (ППКОП)
• Количество шлейфов: 1
• Напряжение питания: 220 В переменного тока
• Сетевой блок питания: встроен
• Аварийное питание: да (работает от внешней свинцово-кислотной АКБ, не входит в комплект)
• Тип входов: шлейф сигнализации (ШС) с «сухими» контактами
• Выходы: 4 - два реле (ПЦН «Пожар/Охрана» и ПЦН «Неисправность»), два выхода для оповещателей
• Способ передачи извещения: сухой контакт (релейная коммутация)
• Количество сигнальных групп: 2 (пожар/охрана и неисправность)
• Индикация: есть (визуальное отображение состояния)
• Диапазон рабочих температур: от -30 C до +50 C
• Степень защиты IP: IP20 (защита от прикосновений и крупных частиц, не защищен от воды)
• Материал корпуса: пластик
• Количество выходов для оптических генераторов: 0
• Тип извещателя: комбинированный (совместим с любыми типами, работающими на замыкание/размыкание цепи)

Совместимость и монтаж

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 1-01 совместим со всеми извещателями, использующими «сухие» контакты - механические, магнитоконтактные, тепловые, дымовые. Для работы требуется подключение внешнего источника аварийного питания (АКБ емкостью минимум 1,2 А·ч). Монтаж осуществляется навесным способом на стену с помощью кронштейнов, предусмотренных в корпусе. Кабельные вводы расположены снизу и сбоку - удобны для прокладки проводов в штробах или кабель-каналах. Обязательно соблюдайте полярность при подключении АКБ.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 53325-2012 для приборов приемно-контрольных охранно-пожарных. Защита IP20 исключает использование в условиях повышенной влажности, пыли или открытых площадках. Нельзя применять в местах с риском попадания брызг, осадков или агрессивных сред. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени.

Преимущества

• Встроенный сетевой блок питания - не требует внешнего адаптера
• Поддержка двух релейных выходов для четкого разделения сигналов «пожар» и «неисправность»
• Работа при широком диапазоне температур - подходит для неотапливаемых помещений
• Простая индикация состояний - легко диагностировать работу системы без оборудования
• Легкий вес и компактный корпус - удобен для монтажа в tight-пространствах

Ограничения применения

• Нельзя использовать в помещениях с высокой влажностью, на улице или в сырых подвалах - степень защиты IP20 недостаточна
• Автономное питание требует самостоятельного приобретения АКБ - она не входит в комплект
• Поддерживает только один шлейф - не подходит для многошлейфовых систем
• Отсутствие выходов для оптических генераторов - нельзя подключить световые указатели типа LED-матриц напрямую
• Не имеет интерфейса связи (RS-485, Ethernet) - не интегрируется в современные ЦУП

Примеры использования

• Охранно-пожарная система маленького офиса с одним дымовым извещателем и двумя звуковыми оповещателями
• Зона хранения документов в частном доме - один шлейф с магнитоконтактом на двери и реле на сирену
• Гараж или кладовая с термодатчиком и автоматическим выключением электрооборудования при перегреве

Практические советы

• Выбирайте АКБ емкостью не менее 1,2 А·ч - меньшая ёмкость не обеспечит необходимое время автономной работы
• Проверьте целостность шлейфа перед первым запуском - обрыв или короткое замыкание вызовут постоянную неисправность
• Не подключайте мощные нагрузки (>5 A) напрямую к выходам реле - используйте промежуточные контакторы
• При установке в холодном помещении убедитесь, что температура не ниже -30 C - возможны отказы реле
• Перед обслуживанием всегда отключайте питание - даже при работе от АКБ остается опасность поражения током
