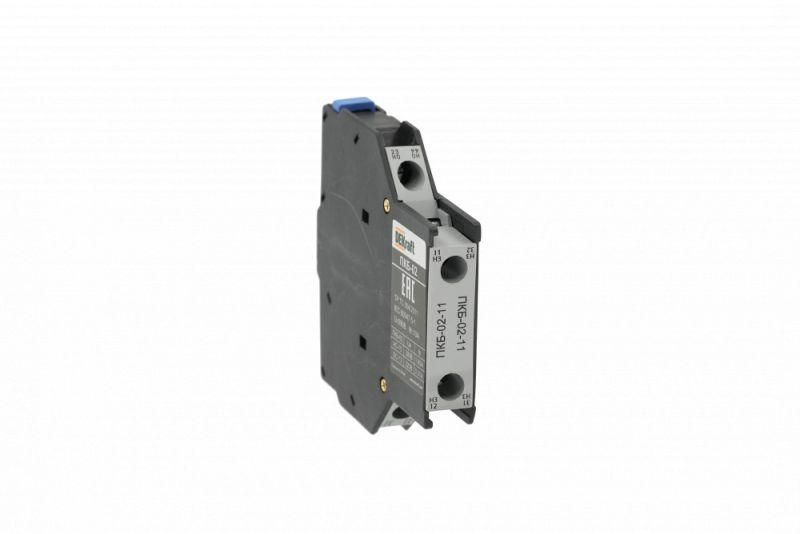

Приставка контактная боковой установки 2НЗ ПКБ-02 | 22180DEK DEKraft APC

Приставка контактная боковой установки 2 нормально-закрытых контактов ПКБ-02 от DEKraft - компактное устройство для расширения числа вспомогательных контактов у контакторов серии КМ-102. Устанавливается сбоку, экономя место внутри шкафа, и работает в цепях переменного тока до 10 А.

Назначение и область применения

Приставка контактная ПКБ-02 используется для добавления двух дополнительных нормально замкнутых (НЗ) контактов к основному контактору. Это необходимо, когда требуется передать сигнал управления, блокировку или обратную связь в систему автоматизации, не меняя сам контактор. Подходит для сборки панелей управления на производствах, где важна компактность - например, на станках, конвейерах, насосных станциях и системах вентиляции.

Технические характеристики

• Тип контактов: 2 нормально замкнутых (НЗ)
• Номинальный рабочий ток (AC-15): 10 А
• Номинальное напряжение: до 690 В переменного тока
• Степень защиты: IP20 - защищает от доступа пальцев и крупной пыли, но не герметична
• Тип крепления: боковая установка
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Приставка ПКБ-02 совместима исключительно с контакторами серии КМ-102 от DEKraft. Монтируется на боковую поверхность контактора - фиксируется механически без инструментов. Для установки важно, чтобы корпус контактора имел соответствующий вырез и направляющие. Не подходит для моделей других серий или производителей. После установки проверьте надёжность соединения и отсутствие перекоса - это влияет на долговечность контактов.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационным устройствам для слаботочных и силовых цепей. Степень защиты IP20 обеспечивает безопасность при работе в закрытых щитах, но не допускает использование во влажных, запылённых или открытых помещениях. Применяется только в соответствии с классом нагрузки AC-15 - управление катушками, сигнализацией, логическими цепями.

Преимущества

• Экономит пространство в электрошкафу - не требует дополнительного места сверху/снизу, как вертикальные приставки
• Установка происходит без демонтажа контактора - удобно при модернизации существующих систем
• Высокая надёжность контактов при номинальном токе 10 А
• Совместимость с популярными контакторами КМ-102 снижает риск ошибок при замене

Ограничения применения

• Не применяется вне контакторов КМ-102 - несовместима с другими моделями даже от DEKraft
• IP20 не позволяет использовать в условиях высокой влажности, пыли или на улице
• Рассчитана только на переменный ток - не подходит для постоянного тока (DC)
• Не предназначен для работы с токами выше 10 А - превышение вызывает нагрев и выход из строя

Примеры использования

• Добавление блокировки при старте двигателя - один НЗ контакт размыкает цепь пускателя при аварии
• Передача сигнала “работает” в PLC через второй НЗ контакт
• Создание взаимоблокировки между двумя механизмами в одной линии
• Обеспечение безопасности в системах с несколькими кнопками “стоп”, где нужен последовательный разрыв цепи

Практические советы

• Перед монтажом убедитесь, что контактор КМ-102 имеет свободный боковой участок - приставка ПКБ-02 занимает около 15 мм по ширине
• Не затягивайте крепления слишком сильно - можно повредить пластиковую рамку
• Проверяйте целостность контактов мультиметром после установки - особенно если система чувствительна к отказам
• При замене используйте оригинальный артикул 22180dek - аналоги могут иметь другую геометрию и не войдут
• Если вам нужны нормально разомкнутые (НО) контакты - выбирайте другие модели серии ПКБ, например ПКБ-01
