Приставка выдержки времени с задержкой при отключении 0,1-30с 1НО+1НЗ ПВЛ-02 | 22186DEK DEKraft APC

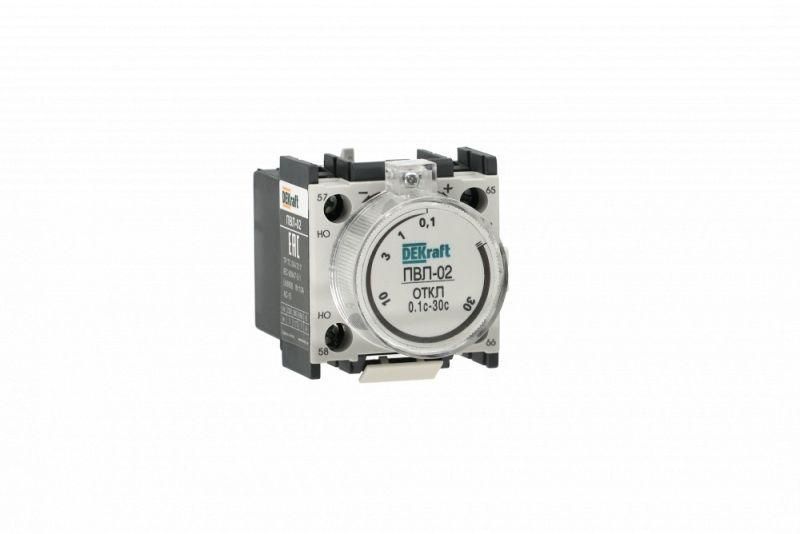

Приставка выдержки времени ПВЛ-02 от DEKraft - устройство для создания задержки при отключении в цепях управления, устанавливаемое прямо на контакторы КМ-102. Простой и надёжный способ реализовать паузу после отключения нагрузки, например, при работе двигателей по схеме «звезда–треугольник».

Назначение и область применения

Приставка ПВЛ-02 добавляет функцию задержки при отключении в цепи управления электромагнитными аппаратами. Когда питание снимается, контакты остаются активными ещё несколько секунд - от 0,1 до 30 секунд - прежде чем переключатся в исходное состояние. Это необходимо там, где требуется плавная остановка оборудования, предотвращение резких срабатываний или организация временных интервалов между циклами.

Подходит для систем автоматизации: станков, конвейеров, насосов, вентиляционного оборудования, где важна последовательность операций. Часто применяется в схемах запуска трёхфазных двигателей по принципу «звезда–треугольник» - чтобы двигатель успел набрать обороты перед переходом на рабочую схему.

Технические характеристики

• Тип устройства: приставка выдержки времени с задержкой при отключении
• Диапазон регулировки времени: 0,1 – 30 секунд (плавная настройка)
• Выходные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток контактов: 10 А
• Номинальное напряжение: до 690 В переменного тока
• Степень защиты: IP20 (защита от прикосновений и крупной пыли, не предназначена для влаги и внешней среды)
• Гарантийный срок: 3 года

Совместимость и монтаж

Приставка ПВЛ-02 рассчитана на установку **только** на контакторы серии КМ-102 от DEKraft. Монтаж осуществляется методом фиксации защёлкой - без инструментов, просто совмещаете направляющие и плотно нажимаете до щелчка. Убедитесь, что контактор имеет соответствующий посадочный модуль. Не подходит для других серий контакторов, даже аналогичных по габаритам.

Работает от сети управления того же контактора, на который установлен. Подключение внешних проводов - к клеммам на лицевой панели. Обязательно проверьте соответствие напряжения питания цепи управления (до 690 В) и тока нагрузки (не более 10 А).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP20 позволяет использовать его только внутри распределительных шкафов, в сухих помещениях без воздействия воды, брызг и пыли высокой концентрации. Для работы в условиях повышенной влажности или на улице требуются дополнительные меры защиты корпуса.

Преимущества

• Простая механическая фиксация - не нужны болты, винты или адаптеры
• Чётко выраженная функция - задержка именно при отключении, а не при включении
• Широкий диапазон настройки - от долей секунды до 30 секунд, покрывает большинство задач автоматизации
• Два типа выходных контактов - НО и НЗ - дают гибкость в проектировании схем
• Интеграция с существующими контактами КМ-102 снижает затраты на доработку панели

Ограничения применения

• Не работает с другими типами контакторов - только с КМ-102 от DEKraft
• IP20 - нельзя применять вне шкафа, в сырых, пыльных или агрессивных средах
• Не предназначен для коммутации силовых цепей - только для цепей управления (до 10 А)
• Не имеет индикации состояния - невозможно визуально определить, активна ли задержка
• Настройка времени - механическая, без цифрового отображения - нужна пробная наладка

Примеры использования

• После отключения двигателя по схеме «звезда–треугольник» - задержка 5–10 секунд позволяет полностью прекратить инерционное вращение, прежде чем включится тормоз или следующий этап
• В системе вентиляции - после остановки вентилятора, вентиль остается открытым ещё 15 секунд для удаления остаточного давления
• На конвейере - после завершения цикла перемещения, механизм ждёт 2 секунды перед возвратом в начальное положение

Практические советы

• Перед установкой убедитесь, что контактор КМ-102 обесточен и отключен от сети
• При настройке времени используйте секундомер - поворачивайте регулятор медленно, пока не добьетесь нужной задержки
• Не допускайте попадания влаги внутрь шкафа - даже при IP20 избыток влаги может вызвать коррозию контактов
• Если вам нужна задержка при включении, а не при отключении - выбирайте другую модель (например, ПВЛ-01)
• При замене старой приставки - сохраните ориентацию контактов: НО и НЗ должны соответствовать вашей схеме управления
