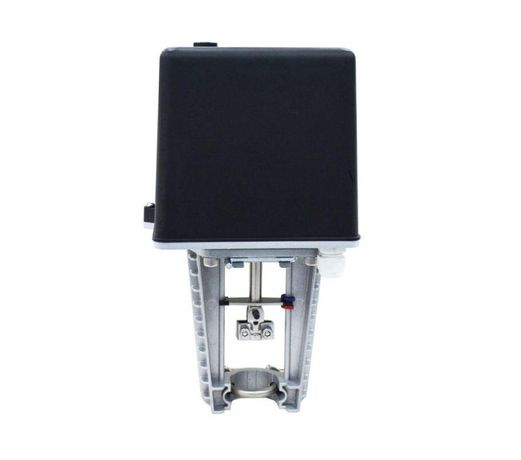

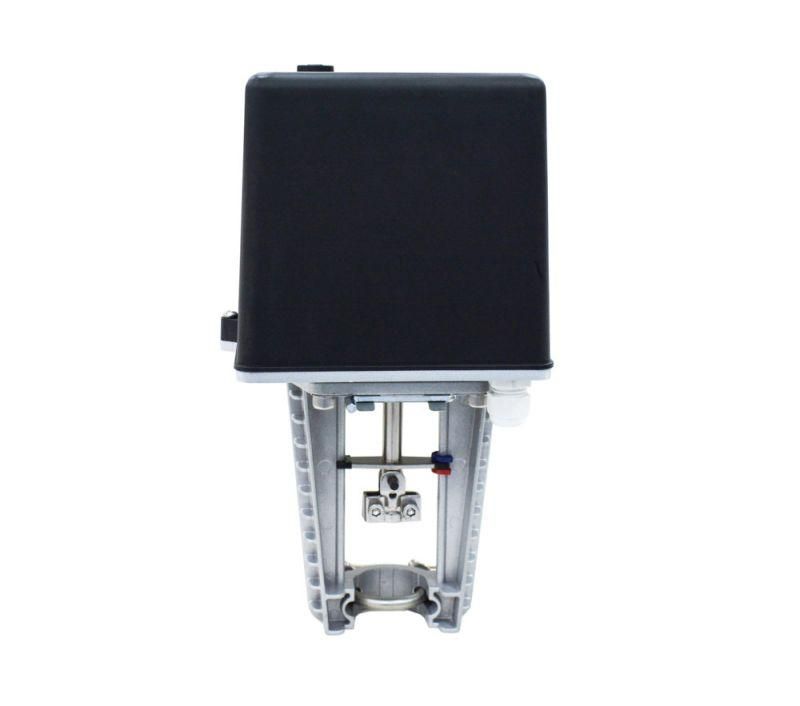

Привод клапана, для VGF, 1800Н 0…10В/4…20мА ~24В 18ВА IP54 | VGFA018R SE APC

Привод клапана VGF 1800Н 0…10В/4…20мА 24В 18ВА IP54 от Systeme Electric предназначен для точного регулирования положения двух- и трёхходовых клапанов в системах отопления, вентиляции и водоснабжения. Устройство получает управляющий сигнал от контроллера и обеспечивает надёжную работу даже в условиях повышенной запылённости благодаря защите IP54.

Назначение и область применения

Привод клапана VGF 1800Н 0…10В/4…20мА 24В 18ВА IP54 используется для автоматического управления потоком теплоносителя или воды в системах теплоснабжения, ГВС, HVAC и промышленных контурах. Он работает совместно с клапанами серии VGF, преобразуя электрический сигнал в механическое движение штока. Подходит для установки на трубопроводах с постоянным давлением и средней нагрузкой - например, в котельных, тепловых пунктах, жилых комплексах и объектах коммерческой недвижимости.

Технические характеристики

• Усилие: 1800 Н - достаточное для работы с большинством стандартных 2- и 3-ходовых клапанов VGF;
• Управление: аналоговые сигналы 0–10 В или 4–20 мА - позволяет подключить к любому современному терморегулятору или БАС;
• Питание: 24 В переменного тока, мощность 18 ВА - совместим с типичными вторичными источниками питания в системах автоматизации;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичный, но препятствует оседанию вредных частиц) и брызг воды из любого направления;
• Тип привода: электромеханический - работает за счёт двигателя и редуктора, без пневматических или гидравлических компонентов.

Совместимость и монтаж

Привод клапана VGF 1800Н 0…10В/4…20мА 24В 18ВА IP54 совместим исключительно с клапанами VGF от Systeme Electric. Крепится фланцевым соединением - требуется выверенный посадочный диаметр и соответствие типоразмера клапана. Монтаж выполняется после установки клапана на трубопроводе. Электрическая часть подключается через клеммную колодку: входы для сигнала (0–10 В / 4–20 мА) и питание (L/N) указаны на корпусе. Не требует специальных инструментов, но важно соблюдать ориентацию - вал привода должен быть параллелен оси клапана.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования низкого напряжения (LV Directive 2014/35/EU) и имеет сертификат CE. Защита IP54 делает его безопасным для установки в помещениях с возможностью попадания влаги - например, в технических этажах, подвалах или на улице под навесом. Однако не предназначен для длительного воздействия прямого дождя или погружения.

Преимущества

• Поддержка двух типов сигналов (0–10 В и 4–20 мА) - удобно при модернизации старых систем или использовании разных контроллеров;
• Высокое усилие 1800 Н - обеспечивает плотное закрывание клапанов даже при высокой перепадной давлении;
• Малый уровень шума при работе - подходит для зон с чувствительностью к шуму;
• Надёжная защита IP54 - снижает риск отказа из-за пыли и влаги в сложных условиях эксплуатации.

Ограничения применения

• Не применяется с клапанами других производителей - только с VGF от Systeme Electric;
• Работает только с переменным током 24 В - несовместим с постоянным током (DC);
• Не предназначена для установки в местах с постоянным контактом с водой, химически активными средами или температурой выше +50 C;
• Имеет ограниченный срок службы при частых циклах открывания/закрывания более 10 раз в час - рекомендовано использовать в режимах плавного регулирования, а не включения/выключения.

Примеры использования

• Регулировка подачи горячей воды в радиаторы в многоквартирном доме с центральным управлением;
• Автоматическое изменение расхода теплоносителя в системе напольного отопления;
• Контроль смешивания холодной и горячей воды в смесительных узлах ГВС;
• Участие в системе распределения энергоресурсов на промышленном предприятии с БАС.

Практические советы

• Перед монтажом проверьте, что клапан VGF и привод имеют одинаковый номер модели - не все VGF подходят под этот привод;
• При подключении сигнала 4–20 мА используйте экранированный кабель и заземлите экран на стороне контроллера - это предотвратит помехи;
• Если система работает в условиях сильной запылённости, периодически протирайте корпус привода - хотя IP54 защищает внутренние механизмы, внешняя поверхность всё же подвержена накоплению грязи;
• При замене привода не забудьте отключить питание - даже при отключенном сигнале 24 В остаётся опасность поражения током;
• Для диагностики работоспособности можно временно подать 5 В на вход 0–10 В - клапан должен занять среднее положение.
