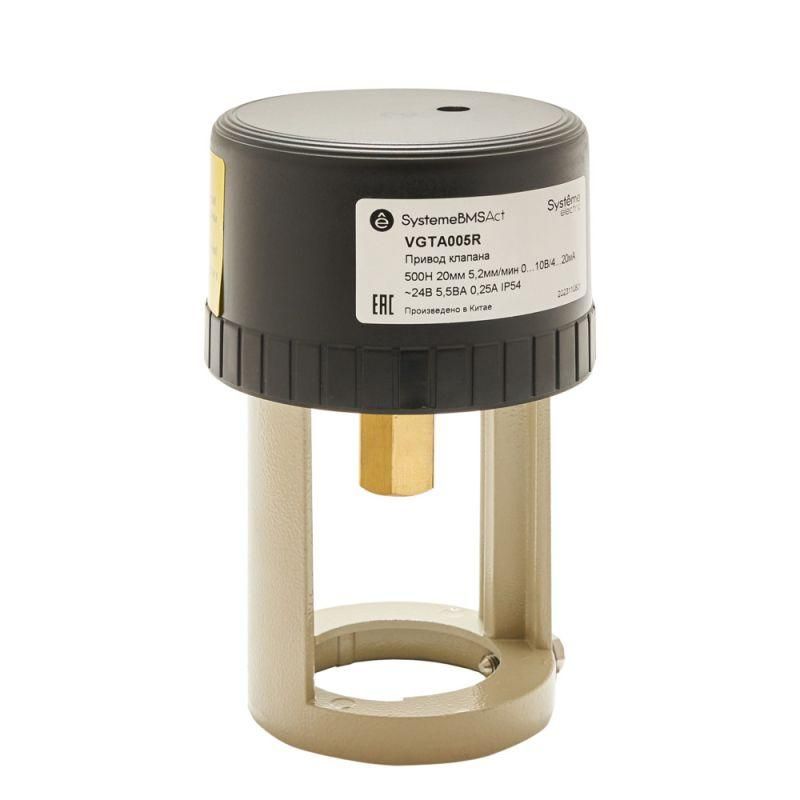

Привод клапана, для VGT, 500Н 0…10В/4…20мА ~24В | VGTA005R SE APC

Привод клапана для VGT 500Н 0…10В/4…20мА 24В от Systeme Electric (артикул vgta005r) предназначен для точной регулировки положения клапанов системы отопления, вентиляции или технологических контуров на основе аналогового управляющего сигнала.

Назначение и область применения

Привод клапана для VGT 500Н 0…10В/4…20мА 24В управляет положением исполнительных механизмов клапанов типа VGT, обеспечивая плавную регулировку потока теплоносителя или рабочей среды. Подходит для систем автоматического контроля температуры в HVAC, промышленных установках и тепловых пунктах.

Технические характеристики

• Усилие: 500 Н - достаточное для надежного открывания и закрывания клапанов среднего размера;
• Управление: аналоговые сигналы 0–10 В или 4–20 мА - совместим с большинством контроллеров и терморегуляторов;
• Напряжение питания: 24 В переменного тока - стандартный уровень для промышленной автоматизации;
• Тип привода: электромеханический - работает без пневматики или гидравлики;
• Интерфейс: входной сигнал принимает как напряжение, так и ток - позволяет гибко интегрироваться в существующие системы.

Совместимость и монтаж

Привод клапана для VGT 500Н 0…10В/4…20мА 24В рассчитан исключительно на установку на клапаны серии VGT. Монтаж выполняется через фланцевый соединительный узел - требуется совпадение посадочных размеров и штоков. Кабель подключения выводится снизу корпуса; рекомендуется использовать экранированный провод для сигналов 0–10 В и 4–20 мА, чтобы избежать помех.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования низкого напряжения. Сертификаты CE и RoHS подтверждают соответствие европейским нормам. Отсутствуют данные о защите IP - не предназначен для открытой установки вне помещений без дополнительной защиты.

Преимущества

• Поддерживает два стандарта аналоговых сигналов - снижает риск несовместимости с оборудованием заказчика;
• Высокое усилие 500 Н обеспечивает работу даже при повышенном перепаде давления;
• Работает от 24 В AC - безопаснее и проще в обслуживании, чем высоковольтные решения;
• Моноблочная конструкция - минимум элементов, что повышает надежность и снижает вероятность отказа.

Ограничения применения

• Не предназначена для работы с постоянным током - питание только 24 В переменного тока;
• Не подходит для агрессивных сред (пар, химикаты, масла) - материал корпуса не указан как химически стойкий;
• Не имеет встроенной защиты от перегрузки - требует внешней защиты в цепи управления;
• Не используется в условиях сильной вибрации или ударных нагрузок - возможен выход из строя механической передачи.

Примеры использования

• Регулировка подачи горячей воды в радиаторы в системах теплого пола;
• Управление расходом пара в теплообменниках на заводах;
• Автоматическое изменение уровня нагрева в системах вентиляции с рекуперацией;
• Контроль потока холодного воздуха в промышленных холодильных камерах.

Практические советы

• Перед установкой проверьте тип клапана VGT - привод vgta005r совместим только с моделями, имеющими механический интерфейс под 500 Н;
• При использовании сигнала 4–20 мА убедитесь, что источник сигнала имеет достаточно мощности для преодоления сопротивления линии;
• Настройте контроллер так, чтобы максимальному значению сигнала (10 В / 20 мА) соответствовало полностью открытое положение клапана - это предотвращает путаницу при диагностике;
• Не допускайте попадания влаги внутрь клеммной колодки - даже при наличии защиты IP65, контакты чувствительны к окислению;
• При замене старого привода сверьте направление движения штока - новый vgta005r может иметь противоположную полярность действия.
