Привод ручной поворотный CS2 AV POWER-2 AVERES EKF mccb-2-CS2-av

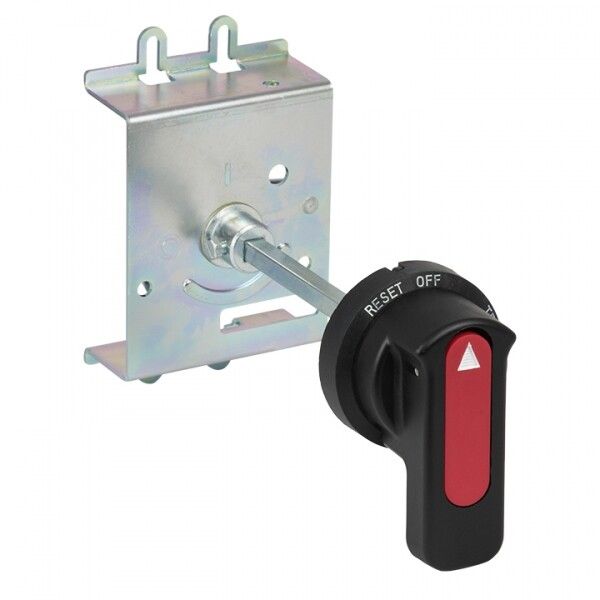

Ручной поворотный привод CS2 AV POWER-2 от EKF предназначен для механического управления выключателем-разъединителем серии Averes. Этот привод позволяет безопасно переключать цепь вручную, обеспечивает возможность запирания в положении «выключено» и совместим с силовыми выключателями CS2 AV POWER.

Назначение и область применения

Ручной поворотный привод CS2 AV POWER-2 используется для ручного включения и отключения силового выключателя или выключателя-разъединителя. Применяется там, где требуется физическое управление питанием без автоматических систем - например, на производственных линиях, в распределительных щитах, на станциях обслуживания оборудования. Благодаря возможности запирания, он обеспечивает безопасность при проведении техобслуживания: привод можно заблокировать в положении «выкл», предотвращая случайное включение.

Технические характеристики

• Тип компонента: рукоятка (механический рычаг для поворота)
• Вид привода: ручной - требует физического воздействия оператора
• Номинальный ток: 250 А - рассчитан на работу с нагрузками до этого значения
• Запираемый: да - имеет механизм фиксации в положении «выключено» с возможностью закрепления замком
• Степень защиты IP30 - защита от доступа пальцами и твердых предметов >2,5 мм; не защищен от воды и пыли
• Цвет: черный - соответствует стандартному цветовому решению серии Averes
• Способ монтажа: на винты - крепится к корпусу выключателя с помощью болтов

Совместимость и монтаж

Ручной поворотный привод CS2 AV POWER-2 совместим исключительно с выключателями-разъединителями и силовыми выключателями серии CS2 AV POWER. Он не подходит для других серий или брендов. Монтаж выполняется на переднюю панель корпуса выключателя с использованием винтов, предусмотренных конструкцией. Для правильной установки необходимо:

• Убедиться, что выключатель полностью обесточен и заблокирован
• Снять крышку фальш-панели, если она препятствует доступу к месту крепления
• Зафиксировать привод винтами, не перетягивая - чтобы не деформировать пластиковую основу
• Проверить свободный ход рукоятки после монтажа

Не используйте привод в качестве элемента управления для автоматических систем - он не имеет электронных выходов или сигналов.

Безопасность и стандарты

Привод соответствует требованиям безопасности для ручных коммутационных устройств, применяемых в промышленных электроустановках. Степень защиты IP30 допускает использование только внутри закрытых щитов или помещений с контролируемой средой - не для улицы, сырых зон или мест с высокой запыленностью. Наличие запирания соответствует нормам LOTO (Lock Out Tag Out) для работ по техобслуживанию.

Преимущества

• Механизм запирания снижает риск несанкционированного включения - важен для соблюдения OSHA и аналогичных стандартов
• Простая конструкция - минимум деталей, надежная работа даже в условиях вибраций
• Интеграция с серией Averes - точное соответствие по форме, размеру и креплению
• Черный цвет - не выделяется среди остальных компонентов, гармонирует с корпусом выключателя

Ограничения применения

• Не предназначена для работы во внешней среде - IP30 не защищает от влаги, пыли, агрессивных паров
• Не поддерживает дистанционное или автоматическое управление - только ручной режим
• Не совместим с другими сериями выключателей, кроме CS2 AV POWER
• Не рекомендуется использовать в условиях частых ударных нагрузок - рукоятка может повредиться
• Номинальный ток 250 А - нельзя применять для цепей выше этой мощности

Примеры использования

• Энергоустановка на заводе: привод установлен на главном выключателе цеха, запирается при плановом ремонте
• Щитовая распределительной станции: ручное отключение питания для проверки счетчиков
• Линии конвейера: быстрое отключение питания при необходимости вмешательства оператора
• Оборудование с высокими требованиями к безопасности: привод используется в пищевой, фармацевтической и химической промышленности

Практические советы

• Перед установкой проверьте, что привод CS2 AV POWER-2 точно соответствует модели вашего выключателя - отличаются версии с разным количеством фаз
• При монтаже используйте изолированные инструменты - даже при отключенном оборудовании есть риск остаточных зарядов
• Не применяйте смазку на оси рукоятки - это может привести к накоплению пыли и затруднить поворот
• При длительной эксплуатации периодически проверяйте состояние винтов крепления - они могут ослабнуть под действием вибрации
• Запирающий механизм работает только в одном положении - убедитесь, что рукоятка полностью повернута в «выкл» перед блокировкой
