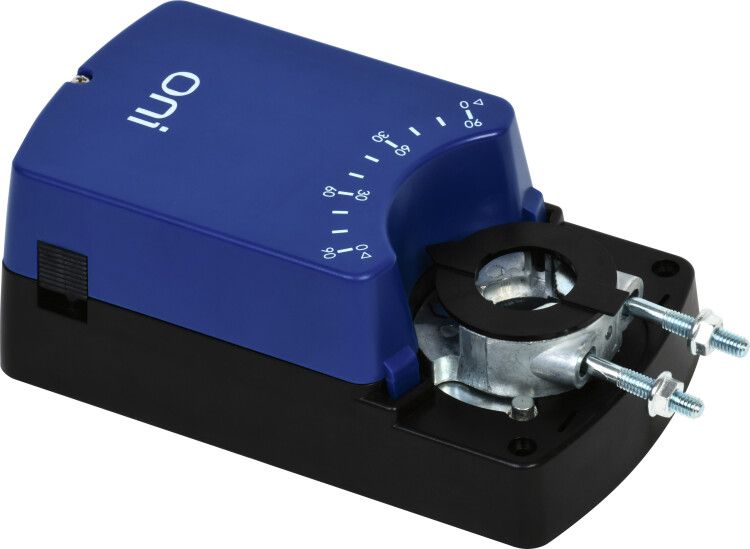

Привод заслонки 24Нм 230В AC регулируемый 0-10В/4-20А без возвратной пружины с дополнительным переключателем ONI - ODA-24-M-230-N-A IEK

Привод заслонки ONI (IEK) ada-24-m-230-n-a - это электрический исполнительный механизм для точного регулирования положения воздушных заслонок в системах вентиляции и кондиционирования. Без возвратной пружины и с возможностью управления сигналом 0–10 В / 4–20 мА, он обеспечивает плавную и надёжную работу в автономных и автоматизированных контурах.

Назначение и область применения

Привод заслонки ONI (IEK) ada-24-m-230-n-a предназначен для управления положением воздушных заслонок в воздуховодах систем вентиляции, кондиционирования и рекуперации. Подходит для установки на прямоугольные и круглые клапаны, где требуется точная регулировка потока воздуха - например, в HVAC-системах офисных зданий, промышленных цехах, лабораториях и медицинских учреждениях. Привод работает в автоматическом режиме по команде от контроллера, а также позволяет ручное перемещение заслонки при необходимости.

Технические характеристики

• Момент крутящего усилия: 24 Нм - достаточен для управления заслонками среднего и крупного размера;
• Напряжение питания: 230 В переменного тока (AC) - совместим с сетями стандартного бытового и промышленного напряжения;
• Управляющий сигнал: 0–10 В постоянного тока или 4–20 мА - позволяет точно задавать угол поворота заслонки в зависимости от требуемой производительности системы;
• Ресурс работы: до 8000 циклов открывания/закрывания - рассчитан на длительную эксплуатацию в условиях частых изменений нагрузки;
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм, подходит для установки внутри помещений с умеренной влажностью;
• Температурный диапазон: от -20 C до +50 C - работает в большинстве климатических условий внутренних помещений;
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток;
• Гарантия: 5 лет (60 месяцев) - подтверждает высокую надёжность компонентов;
• Ручное управление: есть - возможность вручную повернуть заслонку при отключении питания или обслуживании;
• Дополнительный контакт: беспотенциальный выключатель - сигнализирует о достижении крайних положений (полностью открыт/закрыт) внешнему устройству контроля.

Совместимость и монтаж

Привод ONI (IEK) ada-24-m-230-n-a крепится к валу заслонки через фланцевое соединение. Убедитесь, что диаметр вала соответствует допустимому значению - в спецификациях производителя указано, что он рассчитан на стандартные валы диаметром 8–12 мм. Для подключения используйте два кабельных входа: один для силового питания 230 В AC, второй - для управляющего сигнала 0–10 В или 4–20 мА. Контакты беспотенциального выключателя подключаются к входам PLC или реле контроля состояния. Монтаж выполняйте при температуре выше 0 C, чтобы избежать хрупкости пластика. После установки проверьте свободный ход заслонки - отсутствие трения снижает нагрузку на привод и продлевает срок службы.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Отсутствие металлических деталей в корпусе исключает риск поражения током при случайном контакте. Сертифицирован для использования в помещениях с нормальной степенью опасности согласно ГОСТ Р 51319 и IEC 60730. Не предназначен для установки во взрывоопасных зонах или местах с постоянным воздействием прямого потока воды.

Преимущества

• Поддержка двух типов управляющих сигналов (0–10 В и 4–20 мА) - совместим с широким спектром контроллеров и систем автоматизации;
• Отсутствие возвратной пружины - позволяет сохранять любое промежуточное положение заслонки без самопроизвольного возвращения;
• Интегрированный беспотенциальный выключатель - даёт сигнал о конце хода без дополнительных датчиков;
• Ручной режим - удобство при тестировании, ремонте или аварийном открытии/закрытии;
• Высокий ресурс (8000 циклов) - снижает затраты на замену и техобслуживание;
• Долгая гарантия - 5 лет свидетельствуют о качестве сборки и использованных материалов.

Ограничения применения

• Не предназначена для установки наружу или в сырых помещениях - IP44 недостаточно для защиты от осадков или постоянной влаги;
• Не подходит для заслонок с моментом сопротивления выше 24 Нм - при превышении возможен перегрев или выход из строя;
• Не используется в системах с давлением выше атмосферного - не герметичен и не рассчитан на избыточное давление;
• Не применяется в средах с агрессивными газами или паром - пластиковый корпус не устойчив к химическим воздействиям;
• Требуется стабильное питание 230 В - скачки напряжения могут вызвать сбои в работе или повредить электронику.

Примеры использования

• Автоматическое регулирование воздушного потока в системе рециркуляции в офисном здании;
• Контроль расхода воздуха на участках кондиционирования в больничных палатах;
• Переключение между режимами «лето/зима» в системах рекуперации тепла;
• Запирание воздуховода при аварийной остановке вентилятора - благодаря сигналу от беспотенциального выключателя система получает информацию о закрытии заслонки;
• Настройка микроклимата в производственных цехах с переменной нагрузкой.

Практические советы

• Перед установкой проверьте максимальный момент сопротивления заслонки - лучше выбирать привод с запасом 20–30 % от фактической нагрузки;
• При использовании сигнала 4–20 мА убедитесь, что источник сигнала имеет достаточную мощность для передачи по длинному кабелю - потеря сигнала может привести к некорректной работе;
• Обязательно настройте пределы хода на контроллере - это предотвратит попытки привода двигать заслонку дальше механических упоров;
• При длительном простое системы - периодически включайте привод вручную, чтобы смазка равномерно распределилась и не высохла;
• Не забудьте подписать кабели на стороне управления - путаница между сигналом и питанием часто становится причиной отказов после монтажа.
