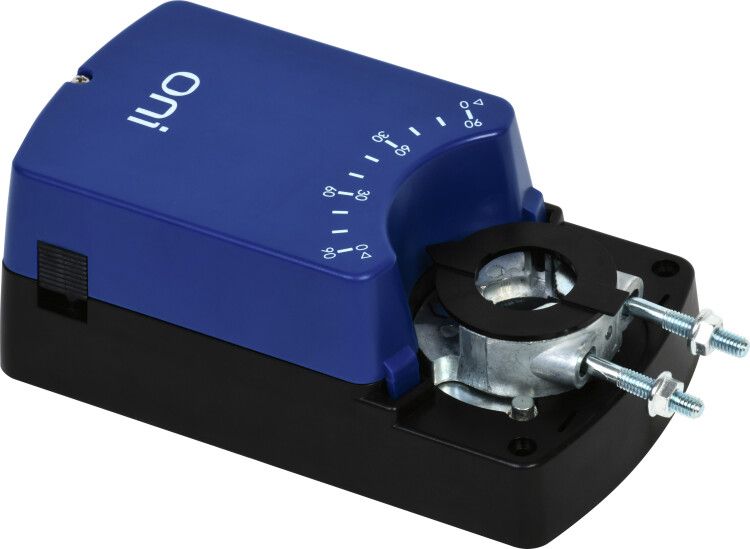

Привод заслонки 40Нм 230В AC регулируемый 0-10В/4-20А без возвратной пружины с дополнительным переключателем ONI - ODA-40-M-230-N-A IEK

Привод заслонки 40Нм 230В AC регулируемый 0-10В/4-20А без возвратной пружины ONI - это электрический исполнительный механизм для точного позиционирования воздушных заслонок в системах вентиляции и кондиционирования. Модель ODA-40-M-230-N-A от ONI предназначена для работы в автономных и автоматизированных контурах без необходимости возврата в исходное положение.

Назначение и область применения

Привод заслонки 40Нм 230В AC регулируемый 0-10В/4-20А без возвратной пружины ONI используется для управления положением воздушных заслонок в воздуховодах. Он обеспечивает плавную и точную регулировку потока воздуха на основе аналогового управляющего сигнала. Подходит для установки в системах вентиляции, кондиционирования, рекуперации и промышленных HVAC-контурах. Применяется там, где требуется сохранять заданное положение заслонки после отключения питания - например, в системах с частичным переключением режимов или энергосберегающих алгоритмах.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Момент крутящего усилия: 40 Нм
• Управляемый сигнал: 0–10 В или 4–20 мА (выбор через внешнюю настройку)
• Степень защиты: IP44 - защищён от брызг воды и твердых частиц размером более 1 мм
• Рабочий температурный диапазон: от -20 C до +50 C
• Ресурс: 8000 циклов открывания-закрывания
• Корпус: пластиковый, устойчивый к механическим воздействиям
• Ручное управление: есть - возможность ручного поворота вала при отключенном питании
• Выходной контакт: беспотенциальный выключатель - позволяет передавать сигнал о положении заслонки в систему контроля
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Привод заслонки 40Нм 230В AC регулируемый 0-10В/4-20А без возвратной пружины ONI совместим со стандартными фланцевыми креплениями заслонок, имеющими ось диаметром до 12 мм. Установка выполняется на вал заслонки с помощью шлицевой муфты. Для подключения требуются два провода для питания 230 В и два провода для аналогового сигнала (0–10 В или 4–20 мА). Контакт беспотенциального выключателя подключается отдельно - он работает как дискретный выход, указывающий на крайние положения (полностью открыт/закрыт). Ручной привод доступен через специальную кнопку на корпусе - не требует инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в помещениях с нормальной средой. Степень защиты IP44 допускает использование в закрытых помещениях с возможным попаданием брызг - например, в технических помещениях, на чердачных этажах или в венткамерах. Не предназначен для установки вне помещений или в условиях постоянного контакта с водой.

Преимущества

• Поддержка двух типов управляющих сигналов (0–10 В / 4–20 мА) - гибкость интеграции с различными контроллерами
• Отсутствие возвратной пружины - заслонка остаётся в последнем установленном положении даже при отключении питания
• Встроенный беспотенциальный выключатель - позволяет получать информацию о состоянии заслонки без дополнительных датчиков
• Ручное управление - удобство обслуживания и экстренного вмешательства
• Долгий ресурс (8000 циклов) - снижает потребность в замене в течение всего срока службы системы

Ограничения применения

• Не применяется в агрессивных средах - пар, химические вещества, высокая запылённость могут повредить корпус
• Запрещено использовать в условиях повышенной влажности выше уровня IP44 - например, в банях, бассейнах, на улице
• Не рассчитан на работу при температурах ниже -20 C или выше +50 C - риск отказа из-за изменения свойств материалов
• Не подходит для быстрого циклического управления - максимальная частота срабатывания ограничена ресурсом в 8000 циклов

Примеры использования

• Автоматическое регулирование приточно-вытяжной вентиляции в офисных зданиях
• Контроль расхода воздуха в системах рециркуляции с тепловым насосом
• Переключение между зимним и летним режимами в системах кондиционирования
• Управление заслонками в промышленных сушилках и печных каналах
• Интеграция в BMS-системы с использованием аналоговых входов

Практические советы

• При подключении сигнала 0–10 В проверьте полярность - неверное подключение может вызвать некорректную работу
• Убедитесь, что момент сопротивления заслонки не превышает 40 Нм - иначе привод будет перегружаться
• Для долгой службы избегайте установки рядом с источниками тепла (например, нагревательными элементами)
• При монтаже используйте кабель с медными жилами сечением не менее 1,5 мм2 для питания и 0,5 мм2 для сигнала
• Проверяйте соответствие диаметра вала заслонки и посадочного места привода - модель ODA-40-M-230-N-A рассчитана на валы до 12 мм
• При длительном простое системы - периодически вручную перемещайте заслонку, чтобы предотвратить «прикипание» механизма
