Привод заслонки 24Нм 230В AC 2/3 позиционный без возвратной пружины с дополнительным переключателем ONI - ODA-24-D-230-N-A IEK

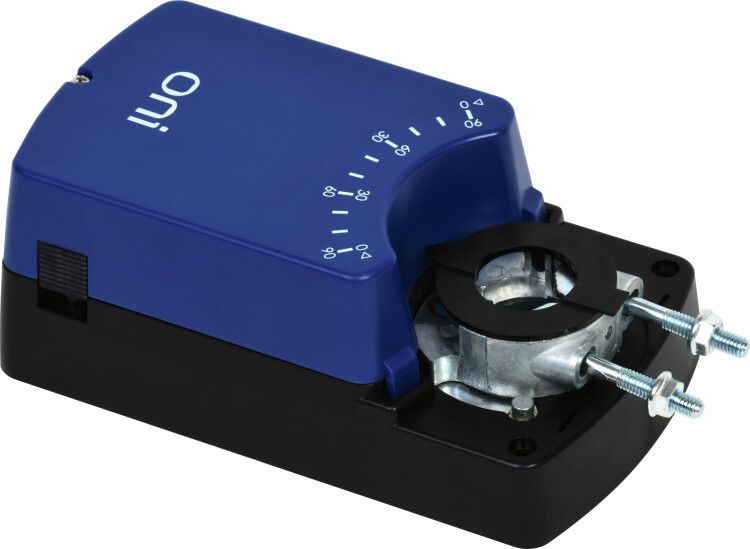

Привод заслонки ONI (IEK) ada-24-d-230-n-a - это электрический исполнительный механизм для точного позиционирования воздушных заслонок в системах вентиляции и кондиционирования. Устройство работает от сети 230 В, не имеет возвратной пружины и оснащено дополнительным переключателем для контроля положения.

Назначение и область применения

Привод заслонки ONI (IEK) ada-24-d-230-n-a предназначен для автоматического и дистанционного управления положением воздушных заслонок в воздуховодах. Подходит для установки на прямоугольные и круглые клапаны, где требуется фиксация в двух или трёх заданных позициях. Применяется в системах вентиляции, кондиционирования, промышленных печках и HVAC-устройствах, где важна надёжная фиксация заслонки без самовозврата.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Момент крутящего усилия: 24 Нм
• Количество позиций: 2–3 (фиксированные, без плавного регулирования)
• Ресурс работы: до 8000 циклов включения-выключения
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Рабочий температурный диапазон: от -20 C до +50 C
• Материал корпуса: прочный пластик
• Ручное управление: есть - возможность вручную повернуть вал при отключённом питании
• Дополнительный контакт: беспотенциальный выключатель для сигнализации положения заслонки
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Привод заслонки ONI (IEK) ada-24-d-230-n-a устанавливается на шток заслонки через фланец с посадочным отверстием. Для правильной установки проверьте совпадение диаметра вала привода с валом заслонки - типичный размер составляет 8–12 мм. Монтаж выполняется на горизонтальной или вертикальной поверхности. Кабель питания подводится к клеммной колодке, расположенной сбоку корпуса. Беспотенциальный переключатель подключается к контроллеру для передачи сигнала “открыто” / “закрыто”. Ручное управление доступно при отключении питания - поворот вала осуществляется ключом или рукой через специальное отверстие.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в помещениях с нормальными условиями эксплуатации. Степень защиты IP44 обеспечивает безопасную работу в условиях возможного попадания брызг воды - например, в местах с повышенной влажностью. Не предназначено для установки во взрывоопасных средах или на открытом воздухе без защиты от прямых осадков.

Преимущества

• Отсутствие возвратной пружины позволяет точно фиксировать заслонку в любой из заданных позиций - важно для систем с несколькими режимами работы
• Дополнительный переключатель даёт сигнал о текущем положении заслонки - удобно для интеграции в системы автоматизации
• Ручное управление снижает риск отказа при аварийном отключении электропитания
• Высокий ресурс (8000 циклов) обеспечивает долгую службу даже при частом переключении
• Долгая гарантия (5 лет) подтверждает надёжность компонентов

Ограничения применения

• Не подходит для плавного регулирования - только дискретные позиции (2–3 положения)
• IP44 не защищает от прямого потока воды или пылевых сред - не используйте в открытых канализационных камерах или на улице
• Не рассчитан на работу ниже -20 C - при низких температурах возможны сбои в работе механики
• Требуется внешний контроллер для управления; не является самостоятельным терморегулятором

Примеры использования

• Автоматическое переключение между рециркуляцией и притоком свежего воздуха в офисных HVAC-системах
• Фиксация заслонки в положении “полностью закрыто” при пожарной блокировке вентканала
• Переключение режимов в промышленных сушилках или теплообменниках с двумя рабочими состояниями
• Интеграция в системы управления зданием (BMS) с использованием сигнала от дополнительного переключателя

Практические советы

• Перед монтажом проверьте момент нагрузки на вал заслонки - он не должен превышать 24 Нм, иначе привод будет перегружен
• Подключение беспотенциального контакта требует отдельной пары проводов - не путайте с силовой цепью
• При длительной эксплуатации в запылённых помещениях рекомендуется периодическая очистка вентиляционных отверстий корпуса
• Для замены или обслуживания можно демонтировать привод без снятия заслонки - достаточно открутить крепления фланца
• Если система требует возврата в исходное положение после отключения - выбирайте модель с возвратной пружиной, так как эта модификация её не имеет
