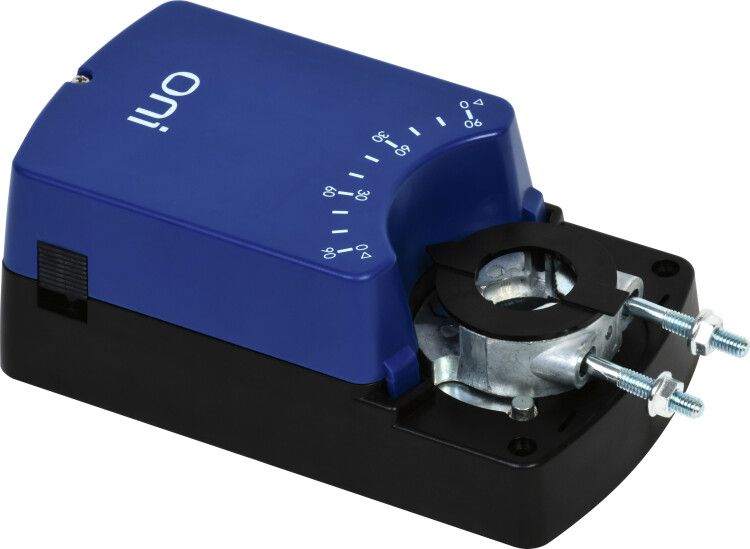

Привод заслонки 24Нм 24В AC/DC регулируемый 0-10В/4-20А без возвратной пружины с дополнительным переключателем ONI - ODA-24-M-024-N-A IEK

Привод заслонки ONI (IEK) ada-24-m-024-n-a - это электрический исполнительный механизм для точного регулирования положения воздушных заслонок в системах вентиляции и кондиционирования. Устройство работает от сети 24 В переменного или постоянного тока, не имеет возвратной пружины и оснащено дополнительным переключателем для контроля положения.

Назначение и область применения

Привод заслонки ONI (IEK) ada-24-m-024-n-a предназначен для автоматического и дистанционного управления положением воздушных заслонок в воздуховодах. Подходит для установки на прямоугольные и круглые клапаны в системах вентиляции, кондиционирования, рекуперации и промышленных HVAC-системах. Применяется там, где требуется плавная регулировка потока воздуха, а не просто открывание/закрывание - например, в системах с частотным регулированием вентиляторов или терморегуляцией помещений.

Технические характеристики

• Момент усилия: 24 Нм - обеспечивает надёжное поворотное действие даже на крупных заслонках;
• Напряжение питания: 24 В AC/DC - совместим с большинством современных контроллеров и источниками бесперебойного питания;
• Управляющий сигнал: 0–10 В / 4–20 мА - позволяет точно задавать угол поворота заслонки в зависимости от сигнала от системы управления;
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм, подходит для установки внутри помещений с умеренной влажностью;
• Рабочий температурный диапазон: от -20 C до +50 C - допускает использование в неотапливаемых помещениях, чердачных этажах и технических коридорах;
• Ресурс: 8000 циклов - рассчитан на длительную работу в условиях частого изменения положения;
• Корпус: пластиковый - легкий, устойчив к коррозии, не требует окраски;
• Гарантия: 60 месяцев - один из самых длинных сроков среди аналогов в классе.

Совместимость и монтаж

Привод заслонки ONI (IEK) ada-24-m-024-n-a монтируется на фланец заслонки через шлицевой вал. Для правильной установки необходимо проверить соответствие диаметра вала заслонки и посадочного места привода - стандартный вал соответствует типовым размерам для заслонок до 800×800 мм. Монтаж выполняется болтовым соединением; предварительно следует закрепить привод так, чтобы ось вращения совпадала с осью заслонки. Ручное управление доступно через рычаг на корпусе - используется при обслуживании или аварийном открытии. Контакты беспотенциального выключателя позволяют передавать сигнал о крайних положениях (полностью открыт/закрыт) в систему управления.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования низкого напряжения. IP44 обеспечивает защиту от попадания капель воды и сторонних предметов, что снижает риск замыканий в условиях повышенной влажности. Отсутствие возвратной пружины исключает самопроизвольное движение при отключении питания - важно для систем, где сохранение текущего положения критично.

Преимущества

• Поддержка двух типов управляющих сигналов (0–10 В и 4–20 мА) - удобно при интеграции с различными БАС и PLC;
• Отсутствие возвратной пружины - позволяет удерживать заслонку в любом промежуточном положении без лишнего энергопотребления;
• Встроенный переключатель ONI - даёт возможность получать дискретный сигнал о положении заслонки без внешних датчиков;
• Работа от 24 В AC/DC - совместим с широким спектром источников питания, включая преобразователи и АИП;
• Высокий ресурс и гарантия 5 лет - снижают затраты на обслуживание и замены.

Ограничения применения

• Не предназначена для установки во взрывоопасных средах - отсутствует взрывозащита;
• IP44 недостаточно для уличной эксплуатации или мест с постоянным воздействием воды - не использовать вне помещений;
• Не подходит для заслонок с моментом сопротивления выше 24 Нм - возможны отказы при перегрузке;
• Температурный диапазон ограничен - не применять ниже -20 C или выше +50 C без дополнительного теплового контура.

Примеры использования

• Автоматическое регулирование подачи свежего воздуха в офисных зданиях по показаниям CO₂-сенсоров;
• Контроль расхода рециркулируемого воздуха в системах рекуперации тепла;
• Переключение между режимами “лето/зима” в VAV-системах;
• Запирание каналов в аварийных ситуациях (например, при срабатывании пожарной сигнализации).

Практические советы

• При использовании сигнала 4–20 мА убедитесь, что ваш контроллер поддерживает активный выход - привод не питает линию, он её воспринимает;
• Проверьте направление вращения при первом запуске - можно поменять его программно или механически, если есть двойной вход;
• При монтаже в труднодоступных местах используйте ручное управление для тестирования работы до подключения к системе;
• Не забудьте зафиксировать провода от переключателя ONI - они часто игнорируются, но нужны для логических сценариев в системе управления;
• При работе в условиях высокой запылённости периодически очищайте корпус - хотя IP44 защищает от брызг, пыль может попасть внутрь через вентиляционные щели.
