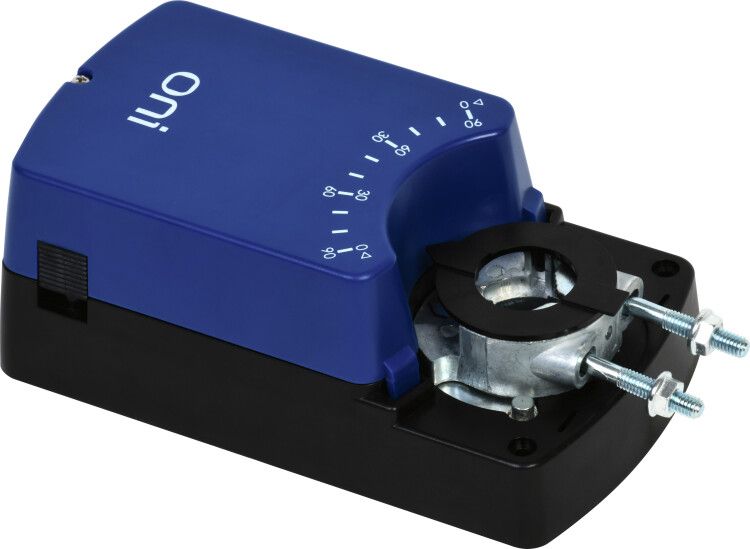

Привод заслонки 40Нм 24В AC/DC регулируемый 0-10В/4-20А без возвратной пружины с дополнительным переключателем ONI - ODA-40-M-024-N-A IEK

Привод заслонки 40Нм 24В AC/DC регулируемый 0-10В/4-20А без возвратной пружины, с дополнительным переключателем, серия ONI - это электрический исполнительный механизм для точного позиционирования воздушных заслонок в системах вентиляции и кондиционирования. Модель ODA-40-M-024-N-A от бренда ONI (IEK) предназначена для работы в автономных и централизованных системах управления, где требуется бесступенчатая регулировка угла поворота.

Назначение и область применения

Привод заслонки 40Нм 24В AC/DC регулируемый 0-10В/4-20А без возвратной пружины, с дополнительным переключателем, серия ONI используется для автоматического управления положением воздушных заслонок в воздуховодах. Подходит для установки на прямоугольные и круглые клапаны в системах вентиляции, кондиционирования, рекуперации и промышленных технологических процессах. Привод работает в паре с контроллерами, поддерживающими аналоговые сигналы 0–10 В или 4–20 мА.

Технические характеристики

• Номинальное усилие: 40 Нм
• Напряжение питания: 24 В переменного или постоянного тока (AC/DC)
• Управляющий сигнал: 0–10 В или 4–20 мА (настраивается)
• Степень защиты: IP44 - защищён от брызг воды и твердых частиц размером более 1 мм
• Рабочий температурный диапазон: от -20 C до +50 C
• Ресурс: 8000 циклов открывания-закрывания
• Корпус: пластиковый, устойчивый к механическим воздействиям
• Ручное управление: есть - возможность ручного перемещения заслонки при отключении питания
• Дополнительный контакт: беспотенциальный выключатель для сигнализации крайних положений
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Привод заслонки 40Нм 24В AC/DC регулируемый 0-10В/4-20А без возвратной пружины, с дополнительным переключателем, серия ONI совместим с большинством стандартных заслонок, имеющих вал диаметром до 12 мм. Установка осуществляется через фланцевую муфту - необходимо проверить соответствие размеров вала и момента нагрузки. Кабельный ввод позволяет подключение проводов сечением до 1,5 мм2. Для подключения используйте два канала: питание 24 В и управляющий сигнал (0–10 В / 4–20 мА). Беспотенциальный контакт выключателя подключается к входу контроля состояния системы.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP44 обеспечивает безопасную работу в помещениях с повышенной влажностью, таких как технические комнаты, вентиляционные шахты, чердаки. Отсутствие возвратной пружины требует постоянного питания для удержания заданного положения - при отключении электроэнергии заслонка остаётся в последнем положении.

Преимущества

• Поддержка двух типов управляющих сигналов - 0–10 В и 4–20 мА - позволяет использовать привод с различными контроллерами без замены оборудования
• Отсутствие возвратной пружины исключает самопроизвольное закрытие заслонки при сбоях - важно для систем, где сохранение текущего положения критично
• Ручное управление даёт доступ к заслонке даже при отсутствии питания - удобно для обслуживания и аварийного вмешательства
• Дополнительный беспотенциальный переключатель передаёт информацию о предельных положениях (полностью открыт/закрыт) в систему управления
• Высокий ресурс (8000 циклов) и длительная гарантия (5 лет) снижают затраты на сервис

Ограничения применения

• Не предназначен для работы в условиях постоянного контакта с водой, пылевых средах без защиты или при температурах ниже -20 C и выше +50 C
• Из-за отсутствия возвратной пружины привод не обеспечивает аварийное закрытие - не применяйте там, где требуется “fail-closed” функционал
• IP44 не допускает мойку под давлением или установку на улице - для наружного монтажа нужна дополнительная защита
• Запрещено применять с заслонками, требующими крутящий момент свыше 40 Нм - возможен выход из строя редуктора

Примеры использования

• Автоматическое регулирование потока воздуха в VAV-системах офисных зданий
• Управление рециркуляцией в системах HVAC промышленных цехов
• Контроль расхода воздуха в камерах хранения продуктов
• Системы дымоудаления с плавной регулировкой заслонок (при условии соблюдения норм пожарной безопасности)
• Объекты с центральным управлением - привод ODA-40-M-024-N-A легко интегрируется в BMS

Практические советы

• Перед установкой проверьте, что момент сопротивления заслонки не превышает 40 Нм - измерьте рукой или динамометром
• При использовании сигнала 4–20 мА убедитесь, что источник сигнала имеет достаточную мощность для подключения нескольких устройств
• Для долгой службы избегайте частых переключений между крайними положениями - оптимально работать в диапазоне 10–90%
• При монтаже в местах с высокой вибрацией используйте демпферы или амортизирующие кронштейны
• При первом запуске выполните обучение привода - задайте минимальное и максимальное положение через контроллер, чтобы он точно интерпретировал сигнал
