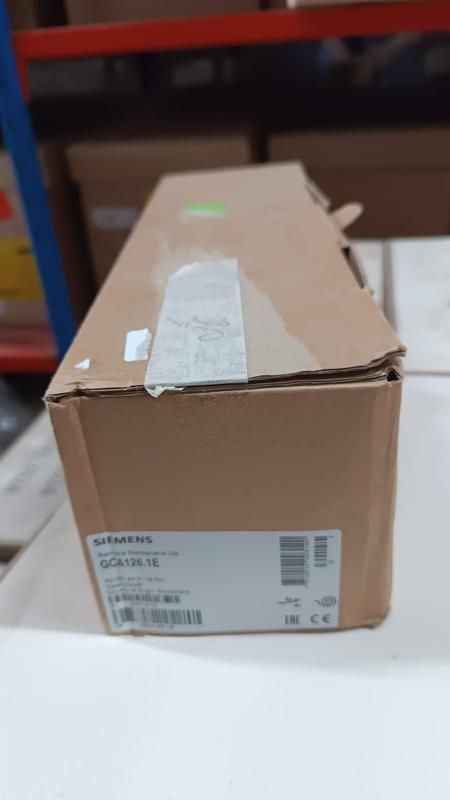

Привод воздушной заслонки поворотного типа, 2-позиционный, AC/DC 24 В, 18 Нм, пружинный возврат 90/15 с, 2 переключателя - BPZ:GCA126.1E Siemens

Привод воздушной заслонки поворотного типа SIEMENS BPZ:GCA126.1E предназначен для точного управления положением заслонок в системах вентиляции и кондиционирования, обеспечивая надёжную двухпозиционную работу на напряжении 24 В с автоматическим возвратом за счёт пружины.

Назначение и область применения

Привод SIEMENS BPZ:GCA126.1E управляет поворотными воздушными заслонками в системах воздухораспределения. Он работает в двух фиксированных положениях - «открыто» и «закрыто» - и применяется там, где требуется быстрое и надёжное переключение потока воздуха без постоянного питания. Подходит для установки в HVAC-системах, промышленных вентиляторах, дымоудалении и системах рекуперации тепла.

Технические характеристики

• Напряжение питания: AC/DC 24 В - совместим с большинством контроллеров и источников постоянного и переменного тока низкого напряжения;
• Момент крутящего усилия: 18 Нм - достаточен для управления заслонками среднего размера до 1,2 м²;
• Угол поворота: 90° - оптимальный для стандартных прямоугольных и круглых заслонок;
• Время возврата: 15 секунд - время, за которое привод полностью закроет или открывает заслонку при аварийном отключении питания;
• Тип возврата: пружинный - обеспечивает безопасное закрытие заслонки при потере питания, что важно для систем безопасности;
• Количество переключателей: 2 - используются для сигнализации положения заслонки (открыто/закрыто) в систему управления.

Совместимость и монтаж

Привод SIEMENS BPZ:GCA126.1E устанавливается на вал заслонки через фланец с посадочным отверстием Ø25 мм. Для монтажа необходима механическая связь между выходным валом привода и осью заслонки - допускается использование адаптеров при необходимости. Кабельный вход рассчитан на провода сечением до 1,5 мм2. Переключатели подключаются к цепям контроля состояния - они не предназначены для коммутации нагрузки выше 0,5 А.

Безопасность и стандарты

Привод соответствует требованиям EN 60730-1 и EN 60730-2-14 - нормам безопасности для автоматических регуляторов. Принцип работы с пружинным возвратом гарантирует выполнение функции «fail-safe» - при отказе питания заслонка переходит в заданное аварийное положение (обычно - закрыто).

Преимущества

• Работает как от переменного, так и от постоянного тока - гибкость в подключении к различным источникам;
• Автоматический возврат без внешней энергии - снижает риск аварий при отключениях;
• Два переключателя обеспечивают достоверную обратную связь о состоянии заслонки;
• Компактная конструкция позволяет устанавливать привод даже в ограниченных пространствах.

Ограничения применения

• Не предназначен для частого переключения более 10 раз в час - высокая частота сокращает срок службы пружины и контактов;
• Не используется в агрессивных средах - отсутствует защита от химически активных газов, паров растворителей или повышенной влажности вне пределов рабочих условий;
• Не подходит для регулирования промежуточных углов - только два крайних положения; для плавного управления нужен другой тип привода.

Примеры использования

• Закрытие воздушных каналов в системе дымоудаления при пожаре;
• Переключение режимов рециркуляции и притока свежего воздуха в офисных зданиях;
• Изолирование участков вентиляции при обслуживании оборудования;
• Аварийное перекрытие притока в технологические камеры при срабатывании датчиков.

Практические советы

• Проверьте момент сопротивления заслонки перед установкой - если он превышает 18 Нм, привод будет работать с перегрузкой;
• Обеспечьте свободный ход вала заслонки - люфт или трение увеличат нагрузку на привод и сократят срок службы;
• Подключите переключатели к контроллеру через изолирующие реле, если управляющее устройство не выдерживает индуктивную нагрузку;
• При использовании в холодных помещениях учтите, что пружина может замедлить возврат при температуре ниже –10 C - проверьте спецификацию на диапазон рабочих температур.
