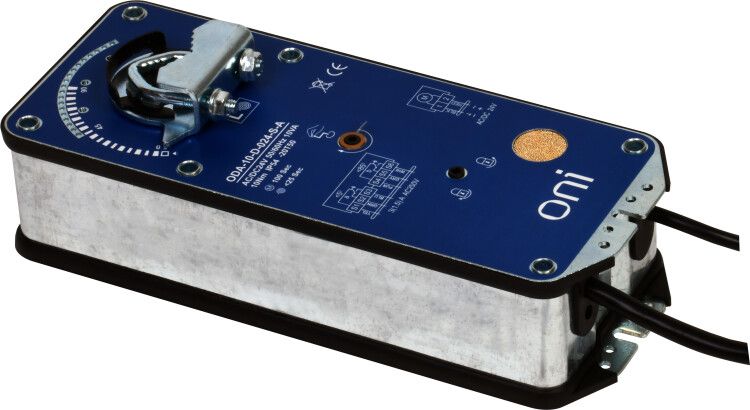

Привод заслонки 15Нм 230В AC 2 позиционный с возвратной пружиной дополнительным переключателем ONI - ODA-15-D-230-S-A IEK

Привод заслонки 15Нм 230В AC 2 позиционный с возвратной пружиной ONI - это надежный электрический исполнительный механизм для управления воздушными заслонками в системах вентиляции и кондиционирования. Модель ODA-15-D-230-S-A обеспечивает точное переключение между двумя положениями и автоматический возврат при отключении питания.

Назначение и область применения

Привод заслонки 15Нм 230В AC 2 позиционный с возвратной пружиной ONI предназначен для автоматического и дистанционного управления положением воздушных заслонок в воздуховодах. Он используется там, где требуется перекрывать или открывать поток воздуха по команде от системы управления - например, в системах вентиляции, кондиционирования, рекуперации или противопожарной защиты.

Из-за наличия возвратной пружины устройство возвращает заслонку в исходное положение при отключении электроэнергии - это важно для безопасности: например, при аварийном отключении система автоматически открывает канал для проветривания или закрывает его для предотвращения распространения дыма.

Технические характеристики

• Момент усилия: 15 Нм - достаточен для управления большинством стандартных прямоугольных и круглых заслонок до 800–1000 мм в диаметре/размере стороны
• Напряжение питания: 230 В переменного тока - совместим с бытовыми и промышленными сетями в России и странах СНГ
• Тип управления: двухпозиционный (вкл./выкл.) - не регулирует угол поворота, только полностью открывает или закрывает заслонку
• Возвратная пружина: да - обеспечивает безопасный возврат в начальное положение при потере питания
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для установки в помещениях с повышенной влажностью или на улице под навесом
• Материал корпуса: сталь - прочный и долговечный, устойчив к механическим воздействиям
• Рабочая температура: от -20C до +50C - допускает эксплуатацию в неотапливаемых помещениях, чердачных этажах, на фасадах зданий
• Ресурс: 8000 циклов включения/выключения - рассчитан на длительную работу в условиях частого переключения
• Гарантия: 60 месяцев - один из самых длинных сроков среди аналогов
• Ручное управление: есть - можно повернуть вал вручную при необходимости обслуживания или при отсутствии питания
• Контакт беспотенциального выключателя: да - позволяет передавать сигнал о текущем положении заслонки (открыта/закрыта) в систему контроля

Совместимость и монтаж

Привод заслонки 15Нм 230В AC 2 позиционный с возвратной пружиной ONI монтируется на шток заслонки через фланец или муфту. Убедитесь, что диаметр вала заслонки соответствует посадочному месту привода - типовое значение составляет 8–12 мм. Для правильной установки используйте комплект крепежа, входящий в поставку.

Подключение осуществляется к сети 230 В AC через контактор или терморегулятор. Контакты беспотенциального выключателя подключаются к контроллеру для сигнализации состояния - они не требуют внешнего питания.

Не забудьте проверить направление вращения: при подаче напряжения заслонка переходит в рабочее положение (обычно - открытое). При необходимости изменить направление - переверните привод на 180°.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP54 обеспечивает безопасную эксплуатацию в средах с возможным попаданием влаги и пыли. Привод не содержит опасных материалов и соответствует нормам RoHS.

Преимущества

• Автоматический возврат при отключении питания снижает риск аварий и увеличивает безопасность системы
• Высокий ресурс (8000 циклов) делает его подходящим для систем с частым переключением, таких как системы энергосбережения
• Наличие ручного управления упрощает сервисное обслуживание без доступа к электросети
• Контакт положения позволяет интегрировать привод в системы АСУ ТП и БАС без дополнительных датчиков
• Стальной корпус и высокая степень защиты позволяют использовать привод даже в сложных условиях

Ограничения применения

• Не подходит для регулируемых систем - работает только в двух позициях (полностью открыт / полностью закрыт)
• Не предназначена для постоянной работы под нагрузкой более 15 Нм - превышение момента вызовет перегрев и выход из строя
• Не следует применять в средах с постоянным погружением в воду или агрессивными химическими веществами - IP54 недостаточно для таких условий
• Не рекомендован для установки внутри помещений с температурой ниже -20C - возможно замедление действия пружины и потеря герметичности

Примеры использования

• Запирание воздуховодов в системах вентиляции при пожаре (в составе противопожарных клапанов)
• Переключение режимов рециркуляции и притока в HVAC-системах офисных зданий
• Автоматическое открытие заслонок ночью для естественного проветривания в жилых домах
• Контроль потока воздуха в камерах хранения продуктов - включение/выключение при достижении заданной температуры

Практические советы

• Перед монтажом проверьте момент сопротивления заслонки - он не должен превышать 15 Нм. Используйте динамометрический ключ для тестирования
• При установке на вертикальный воздуховод убедитесь, что вес заслонки не создаёт избыточной нагрузки на вал привода
• Для продления срока службы смазывайте шестерни каждые 2 года - особенно в условиях запылённости
• Если привод установлен вне помещения - используйте дополнительный кожух для защиты от осадков, даже при IP54
• При использовании с термостатом или контроллером - убедитесь, что контакт выключателя правильно подключен к входу “состояние” устройства
