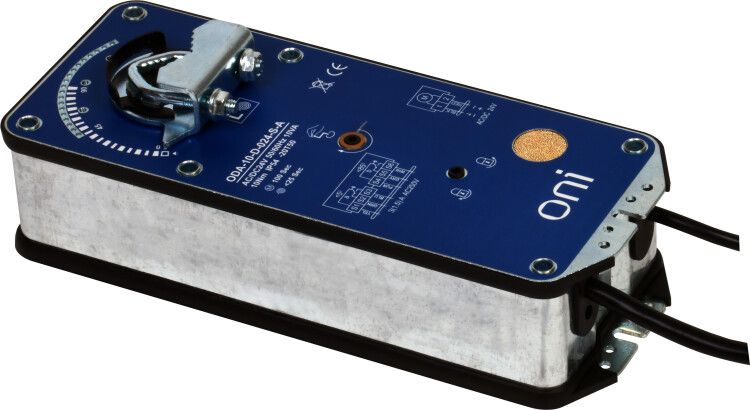

Привод заслонки 15Нм 24В AC/DC 2 позиционный с возвратной пружиной дополнительным переключателем ONI - ODA-15-D-024-S-A IEK

Привод заслонки 15Нм 24В AC/DC 2 позиционный с возвратной пружиной ONI - это надёжный электрический исполнительный механизм для управления воздушными заслонками в системах вентиляции и кондиционирования. Модель ODA-15-D-024-S-A обеспечивает точное переключение между двумя положениями и автоматический возврат при отключении питания.

Назначение и область применения

Привод заслонки 15Нм 24В AC/DC 2 позиционный с возвратной пружиной ONI предназначен для автоматического и дистанционного управления воздушными заслонками в воздуховодах. Он используется там, где требуется переключение потока воздуха между двумя состояниями - открытым и закрытым. Подходит для установки на прямоугольные и круглые воздуховоды в системах вентиляции, кондиционирования, дымоудаления и промышленных технологических линиях.

Технические характеристики

• Момент крутящего усилия: 15 Нм - достаточен для управления заслонками среднего размера до 1000×1000 мм
• Напряжение питания: 24 В переменного или постоянного тока - совместим с большинством слаботочных систем управления
• Тип работы: двухпозиционный - только “открыто” и “закрыто”, без регулирования промежуточных углов
• Возвратная пружина - обеспечивает аварийный возврат заслонки в исходное положение при отключении электроэнергии
• Степень защиты IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью
• Корпус из стали - прочный, устойчив к механическим воздействиям, но требует антикоррозийной обработки в агрессивных средах
• Рабочая температура: от -20C до +50C - допустимо использование в неотапливаемых помещениях и на улице при условии защиты от осадков
• Ресурс: 8000 циклов включения - рассчитан на длительную работу в условиях частого переключения
• Контакт беспотенциального выключателя - позволяет передавать сигнал о текущем положении заслонки в систему контроля
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств

Совместимость и монтаж

Привод заслонки 15Нм 24В AC/DC 2 позиционный с возвратной пружиной ONI крепится к валу заслонки через фланец с посадочным отверстием. Убедитесь, что диаметр вала заслонки соответствует выходному валу привода - типовое значение составляет 12–16 мм. Для монтажа используйте болтовое соединение, указанное в комплекте. Кабельный ввод имеет резьбу G½, подходящую для стандартных гофр и труб. Ручное управление доступно через рычаг на корпусе - можно перевести заслонку вручную при отключённом питании. Подключение проводов выполняйте согласно схеме на крышке терминальной коробки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Сертифицировано в рамках ЕАЭС. Применение в системах дымоудаления возможно только при наличии дополнительной сертификации на огнестойкость - данный привод не является противопожарным.

Преимущества

• Поддержка AC/DC - работает как от сети переменного, так и постоянного тока, снижает риск отказа при нестабильном питании
• Автоматический возврат при отключении - повышает безопасность в случае аварии или отключения энергии
• Высокий ресурс - 8000 циклов гарантируют долгую службу даже при ежедневном использовании
• Интегрированный контакт выключателя - позволяет легко интегрировать в системы АСУ ТП без внешних датчиков
• Долгая гарантия - 5 лет покрывают возможные дефекты производства

Ограничения применения

• Не предназначена для регулирования - только два крайних положения; нельзя использовать для дросселирования потока
• IP54 недостаточно для постоянного контакта с водой - не устанавливайте в сырых канализационных камерах или на открытых площадках без крыши
• Стальной корпус не защищён от коррозии - в химически активных средах (например, в химпроизводстве) рекомендовано применение защитного покрытия
• Не подходит для высоких температур выше +50C - запрещено монтировать рядом с нагревательными элементами или в паровых камерах

Примеры использования

• Переключение режима вентиляции в офисных зданиях - зимой/летом
• Закрытие воздуховода при пожарной сигнализации (в составе комплексной системы, если дополнительно сертифицировано)
• Регулирование потока в промышленных сушилках и печных установках
• Обеспечение герметизации в системах рециркуляции воздуха

Практические советы

• Проверьте момент сопротивления заслонки перед установкой - если он превышает 15 Нм, привод будет работать с перегрузкой
• При монтаже в холодных помещениях убедитесь, что смазка внутри привода остаётся эластичной - при температуре ниже -20C возможна потеря эффективности
• Используйте кабель с медными жилами сечением не менее 1,5 мм2 для минимизации потерь напряжения
• При подключении к PLC убедитесь, что выход контроллера способен коммутировать нагрузку 24 В / 1 А
• Регулярно проверяйте состояние возвратной пружины - при появлении скрипа или затруднённого возврата замените привод
