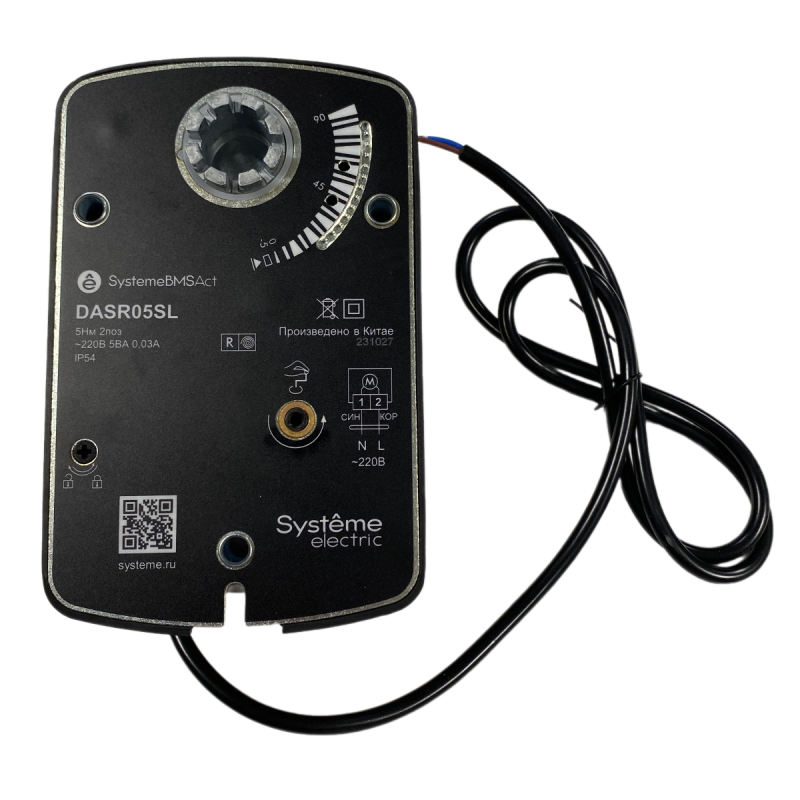

Привод воздушной заслонки с пруж. возвратом, 5Нм 2поз ~220В | DASR05SL Systeme Electric APC

Привод воздушной заслонки 2-позиционный 5Нм ~220В с пружинным возвратом от Systeme Electric (арт. dasr05sl) предназначен для автоматического открывания и закрывания воздуховодов в системах вентиляции и кондиционирования. Устройство обеспечивает надёжную двухпозиционную работу с автовозвратом на основе пружины - без необходимости постоянного энергоснабжения.

Назначение и область применения

Привод воздушной заслонки 2-позиционный 5Нм ~220В с пружинным возвратом управляет положением заслонки в воздуховодах: при подаче напряжения он поворачивает заслонку в рабочее положение, при отключении питания - возвращает её в исходное состояние за счёт внутренней пружины. Подходит для систем, где требуется безопасная аварийная вентиляция, противопожарная изоляция или регулирование потоков воздуха в зависимости от режима работы.

Технические характеристики

• Крутящий момент: 5 Нм - достаточен для управления заслонками среднего размера в прямоугольных и круглых воздуховодах
• Напряжение питания: 230 В переменного тока (~220В) - совместим с сетями бытовой и коммерческой электросети
• Режим работы: 2-позиционный - только “открыто” и “закрыто”, без промежуточных положений
• Возврат: пружинный - при отключении электроэнергии заслонка автоматически возвращается в запасное положение
• Управление: импульсное - работает при подаче напряжения, не требует удержания сигнала

Совместимость и монтаж

Привод воздушной заслонки 2-позиционный 5Нм ~220В с пружинным возвратом (art. dasr05sl) крепится к валу заслонки через фланец с посадочным отверстием. Для установки необходимо проверить соответствие диаметра вала и типа соединения - устройство рассчитано на стандартные механические интерфейсы, используемые в промышленной вентиляции. Максимальный угол поворота - 90°, что соответствует большинству типовых заслонок. Кабельный вход имеет резьбу G½, позволяет использовать гофрированные или жесткие трубки для защиты проводов.

Безопасность и стандарты

Привод воздушной заслонки 2-позиционный 5Нм ~220В с пружинным возвратом от Systeme Electric соответствует требованиям безопасности EN 60730-1 и EN 60730-2-14 для автоматических электрических контроллеров. Конструкция выполнена с учётом норм пожаробезопасности, однако сам привод не является противопожарным элементом - для этого требуется сертифицированная заслонка с классом огнестойкости.

Преимущества

• Автоматический возврат при отключении питания - повышает безопасность в случае аварии или перебоя электроснабжения
• Низкий уровень шума при работе - подходит для помещений с повышенными требованиями к комфортности
• Минимальное потребление энергии - активируется только во время переключения, не нагревается при длительном удержании
• Высокая надёжность механической пружины - не требует обслуживания, долговечен

Ограничения применения

• Не подходит для частичного регулирования - только два крайних положения, нельзя задавать промежуточные углы
• Не предназначен для работы в условиях высоких температур (>50C) или агрессивных средах - не имеет специальной защиты от химикатов или паров
• Не рекомендован для установки в вертикальных воздуховодах с большой нагрузкой на вал - возможен перегруз пружины
• Не используется в системах с постоянным питанием - при длительном включении может произойти перегрев двигателя

Примеры использования

• Аварийная вентиляция в офисных зданиях - при пожаре заслонка открывается, чтобы удалить дым
• Переключение между рециркуляцией и притоком свежего воздуха в HVAC-системах
• Изолирующие заслонки на вытяжках в лабораториях и цехах
• Системы контроля давления в помещениях с вентиляцией по принципу “давление/разрежение”

Практические советы

• Проверьте перед монтажом, что вал заслонки имеет подходящую форму и диаметр - привод dasr05sl не универсален, требует точного совпадения
• Подключайте только к сети 230 В +-10%, использование трансформаторов или стабилизаторов не обязательно, но желательно при нестабильном напряжении
• Не применяйте привод в качестве замены для электромагнитных клапанов - он не герметичен и не предназначен для перекрытия газа или жидкостей
• При использовании в системах с частыми переключениями (более 10 раз в час) убедитесь, что пружина и механизм не перегреваются - периодически проверяйте температуру корпуса
• Замените привод воздушной заслонки 2-позиционный 5Нм ~220В с пружинным возвратом, если появились посторонние шумы или медленный возврат - это признак износа пружины
