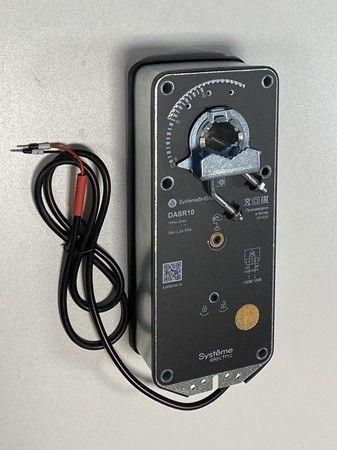

Привод воздушной заслонки с пруж. возвратом, 10Нм 2поз ~220В | DASR10SL Systeme Electric APC

Привод воздушной заслонки Systeme Electric dasr10sl предназначен для точечного управления положением заслонки в системах вентиляции и кондиционирования - открывает или закрывает её на 90° при получении управляющего сигнала и возвращается в исходное положение за счёт пружины при отключении питания.

Назначение и область применения

Привод воздушной заслонки dasr10sl используется там, где требуется двухпозиционное управление - полностью открытый или полностью закрытый режим. Подходит для установки на воздуховодах в системах приточно-вытяжной вентиляции, рекуперации, дымоудаления и кондиционирования. Применяется в офисах, торговых центрах, производственных помещениях и лабораториях, где важна автоматизация потоков воздуха без постоянного энергопитания.

Технические характеристики

• Крутящий момент: 10 Нм - достаточен для управления заслонками до 800×800 мм в типичных условиях;
• Напряжение питания: 230 В переменного тока (~220В) - совместим с сетями в большинстве объектов в России и странах СНГ;
• Режим работы: 2-позиционный - работает только в двух состояниях: “открыто” и “закрыто”, без регулирования промежуточных углов;
• Возврат: пружинный - при отключении электроэнергии заслонка автоматически возвращается в безопасное положение (обычно - закрыто);
• Угол поворота: 90° - соответствует стандартному ходу воздушных заслонок;
• Максимальная частота переключений: не указана - рекомендуется избегать частых циклов (более 5–10 раз/час), чтобы продлить срок службы пружины и механизма.

Совместимость и монтаж

Привод dasr10sl крепится к валу заслонки через фланец с посадочным отверстием под шлиц или круглый вал диаметром до 14 мм. Установка требует доступа к месту крепления и возможности подключения к сети 230 В. Кабель подводится снизу корпуса - при монтаже важно обеспечить свободный выход проводов. Для надёжной работы необходимо выровнять ось привода с осью заслонки - перекос вызовет повышенную нагрузку и быстрый износ.

Безопасность и стандарты

Привод воздушной заслонки Systeme Electric dasr10sl соответствует требованиям безопасности EN 60730-1 и EN 60730-2-14 для автоматических устройств управления. Защита IP54 - предохраняет от попадания пыли и брызг воды, что позволяет использовать его в помещениях с нормальной влажностью, но не во влажных средах (бассейны, мойки, на улице).

Преимущества

• Автоматический возврат при аварийном отключении - повышает безопасность системы, особенно при работе с дымоудалением;
• Нет необходимости в сложной системе управления - достаточно простого реле или термостата;
• Энергонезависимость в состоянии покоя - не потребляет энергию, когда заслонка находится в одном из крайних положений;
• Компактный размер - легко помещается в ограниченном пространстве рядом с воздуховодом.

Ограничения применения

• Не подходит для регулируемых систем - нельзя задавать промежуточные углы, только “полностью открыто” / “полностью закрыто”;
• Не рассчитан на работу в агрессивных средах - не применяется в химических цехах, с высокой концентрацией паров, масла или кислот;
• Запрещено использование вне помещений - IP54 недостаточен для защиты от дождя, снега и температур ниже –10C;
• Не предназначена для длительной работы в режиме “вкл./выкл.” более 10 раз в час - риск перегрева двигателя и усталости пружины.

Примеры использования

• Перекрытие притока свежего воздуха ночью в офисе при помощи термостата;
• Аварийное закрывание заслонки при срабатывании пожарной сигнализации;
• Изоляция участка вентиляции при обслуживании оборудования;
• Работа в связке с датчиком CO₂ - включение вентиляции при превышении порога.

Практические советы

• Проверьте перед установкой, что вал заслонки имеет подходящую форму и диаметр - привод dasr10sl не подходит для квадратных или слишком тонких валов;
• Подключайте питание только после механической фиксации - в противном случае возможен рывок и повреждение заслонки;
• При использовании в системах дымоудаления обязательно проверьте соответствие проекту - некоторые нормы требуют сертифицированных приводов с функцией “открытого положения при пожаре” - этот модель не всегда удовлетворяет таким требованиям;
• При замене старого привода - сравните момент и направление вращения; если прежний был с другим возвратом (например, электрический), то новый может работать в противоположном смысле - это влияет на безопасность.
