Привод воздушной заслонки с пруж. возвратом, 5Нм 2поз ~24В/=24В | DASR05S Systeme Electric APC

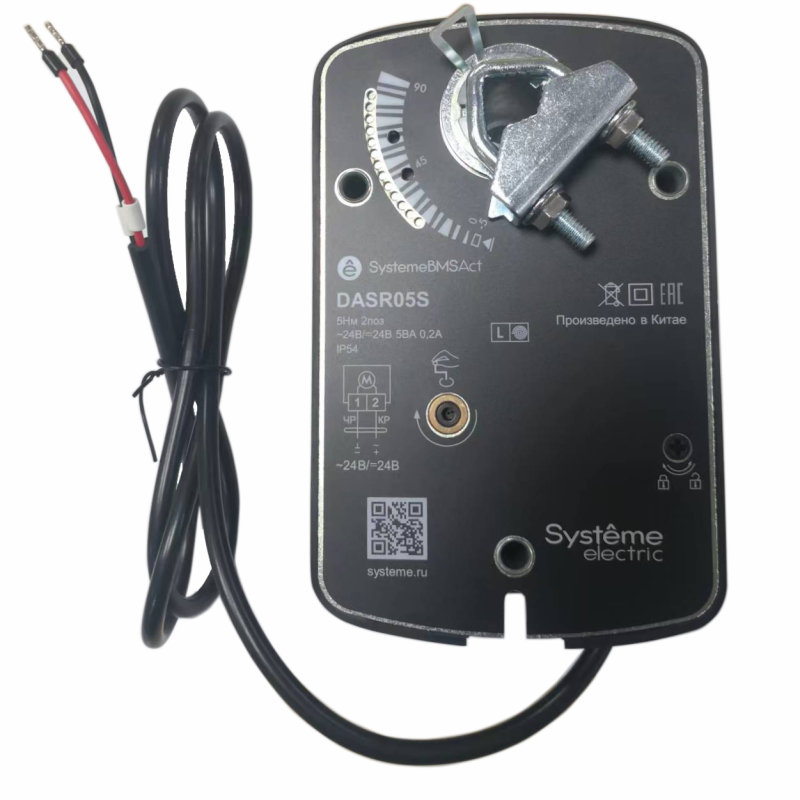

Привод воздушной заслонки Systeme Electric dasr05s предназначен для точного и надёжного открывания/закрывания воздуховодов в системах вентиляции и кондиционирования. Устройство работает от сети 24 В переменного или постоянного тока, имеет пружинный возврат и обеспечивает крутящий момент 5 Нм - достаточно для большинства стандартных заслонок.

Назначение и область применения

Привод воздушной заслонки Systeme Electric dasr05s управляет положением заслонки в двух состояниях: полностью открытой или закрытой. Он используется там, где требуется автоматическое переключение потока воздуха - например, в системах рекуперации тепла, противопожарной вентиляции, контролируемых зонах HVAC. Подходит для установки на прямоугольные и круглые воздуховоды с соответствующими фланцами.

Технические характеристики

• Крутящий момент: 5 Нм - достаточен для заслонок до 800×800 мм
• Напряжение питания: 24 В переменного (AC) или постоянного (DC) тока - гибкая совместимость с различными источниками
• Режим работы: 2-позиционный (ON/OFF) - только два крайних положения, без регулировки угла поворота
• Возврат: пружинный - при отключении питания заслонка автоматически возвращается в исходное положение (обычно «закрыто»)
• Угол поворота: 90° - стандартный для плоских заслонок
• Максимальная частота включения: не указана - избегайте частых циклов более 10–15 раз в час

Совместимость и монтаж

Привод Systeme Electric dasr05s крепится к валу заслонки через адаптерную муфту. Для правильной установки проверьте:

• Диаметр вала заслонки - должен быть 8 мм (стандартный для моделей SE)
• Наличие фланца с возможностью механического соединения
• Чёткую ось вращения - перекос снижает срок службы

Подключение проводов: два контакта для L/N (AC) или +/− (DC). Кабель выводится с боковой стороны корпуса. Монтаж допускается в любом положении, но предпочтительно - горизонтально, чтобы избежать перегрузки пружины.

Безопасность и стандарты

Привод воздушной заслонки dasr05s соответствует требованиям EN 60730-1 и EN 60730-2-14 для автономных устройств управления. Защита IP54 - устойчив к пыли и брызгам воды, что позволяет использовать его в помещениях с повышенной влажностью, но не во внешней среде или в сырых канализационных шахтах.

Преимущества

• Работает как от переменного, так и от постоянного тока - упрощает интеграцию в существующие системы
• Пружинный возврат обеспечивает безопасное закрытие при отказе питания - важно для пожарной безопасности
• Небольшие габариты и компактный вес - легко монтируются даже в ограниченном пространстве
• Высокая надёжность за счёт отсутствия сложной электроники - минимум точек отказа

Ограничения применения

• Не подходит для плавной регулировки - только два положения: “открыто” и “закрыто”
• Не рассчитан на работу в условиях температур ниже −10 C или выше +50 C - используйте в помещении
• Не предназначен для высоких давлений (>500 Па) - не применяйте в дымоудалении под давлением
• Запрещено погружать в воду или мыть струёй - IP54 не гарантирует герметичность при прямом воздействии жидкости

Примеры использования

• Автоматическое перекрытие воздуховода при срабатывании пожарной сигнализации
• Переключение режима вентиляции между рабочим и ночным циклом
• Интеграция в системы энергосбережения - закрытие заслонок в неиспользуемых зонах
• Системы рециркуляции воздуха в офисах и медицинских учреждениях

Практические советы

• Перед первым запуском проверните вал заслонки вручную - убедитесь, что нет перекоса или заклинивания
• При использовании с DC-питанием соблюдайте полярность - неверное подключение может вывести привод из строя
• Если заслонка тяжело поворачивается, уменьшите трение смазкой на оси - привод dasr05s не имеет запаса момента для преодоления сопротивления
• Для длительной эксплуатации рекомендуется периодическая проверка усилия возвратной пружины - особенно после 10 000+ циклов
• Не заменяйте оригинальную пружину - она подобрана под конкретный момент и угол поворота
