Привод воздушной заслонки с пруж. возвратом, 15Нм 2поз ~24В/=24В | DASR15S Systeme Electric APC

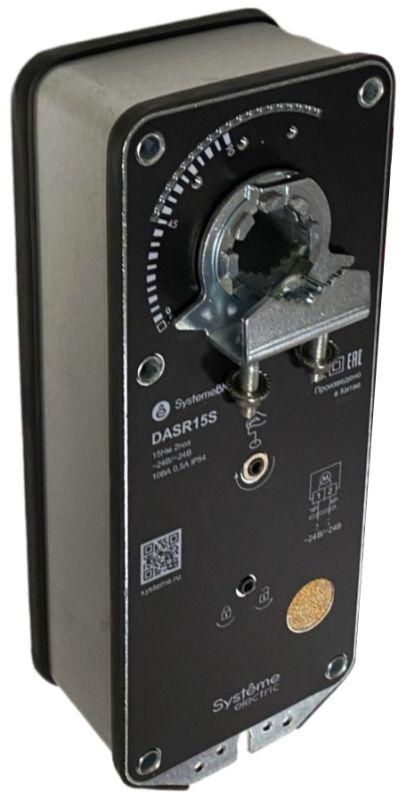

Привод воздушной заслонки Systeme Electric dasr15s предназначен для точного и надёжного открывания/закрывания воздуховодов в системах вентиляции и кондиционирования. Устройство работает от сети 24 В переменного или постоянного тока, имеет пружинный возврат и обеспечивает крутящий момент 15 Нм - что делает его подходящим для средних по размеру заслонок в коммерческих и промышленных объектах.

Назначение и область применения

Привод воздушной заслонки dasr15s управляет положением заслонки в двух состояниях: полностью открытой и полностью закрытой. Он используется там, где требуется автоматическое переключение потока воздуха - например, при смене режимов вентиляции, аварийном отключении или энергосбережении. Подходит для установки на прямоугольные и круглые воздуховоды в офисах, торговых центрах, производственных помещениях и лабораториях.

Технические характеристики

• Крутящий момент: 15 Нм - достаточен для управления заслонками до 800×800 мм в типичных условиях;
• Напряжение питания: 24 В переменного (AC) или постоянного (DC) тока - гибкость подключения к различным источникам;
• Режим работы: 2-позиционный - только два фиксированных положения: “открыто” и “закрыто”;
• Возврат: пружинный - при отключении питания заслонка автоматически возвращается в безопасное положение (обычно “закрыто”);
• Угол поворота: 90° - соответствует стандартному ходу воздушных заслонок;
• Максимальная частота включения: не указана - рекомендуется избегать частых переключений более 10–15 раз в час для продления срока службы.

Совместимость и монтаж

Привод dasr15s совместим со штоками заслонок, имеющими квадратную или цилиндрическую насадку диаметром до 12 мм. Крепление осуществляется через фланец с четырьмя отверстиями под болты M4. Для монтажа необходимо обеспечить доступ к месту установки и возможность подвода управляющего сигнала. Масса устройства - около 1,2 кг, поэтому допускается установка на вертикальные и горизонтальные участки воздуховода. Не требует регулировки после установки.

Безопасность и стандарты

Привод воздушной заслонки Systeme Electric dasr15s соответствует требованиям безопасности EN 60730-1 и EN 60730-2-14 для автоматических устройств управления. Электроника защищена от перегрузок и коротких замыканий. Продукт не содержит опасных веществ согласно RoHS.

Преимущества

• Поддержка AC/DC - позволяет использовать один и тот же привод в сетях с разными типами напряжения;
• Пружинный возврат - обеспечивает безопасное закрытие заслонки при отказе питания, что важно для противопожарных систем;
• Высокая надёжность механической части - минимум движущихся элементов снижает риск поломки;
• Небольшие габариты - легко помещается даже в ограниченных пространствах рядом с воздуховодом.

Ограничения применения

• Не подходит для регулируемых (пропорциональных) систем - только два крайних положения;
• Не рассчитан на работу в агрессивных средах: высокая влажность, химические пары, пылевые выбросы без защиты;
• Не предназначен для установки вне помещений - отсутствует защита IP, возможна порча при попадании воды;
• Не следует применять с заслонками, требующими момента выше 15 Нм - это вызовет перегрев и выход из строя.

Примеры использования

• Автоматическое перекрытие воздуховода при срабатывании пожарной сигнализации;
• Переключение между рециркуляцией и притоком свежего воздуха в HVAC-системах;
• Закрытие каналов в неработающих зонах здания для экономии тепла/холода;
• Интеграция в системы управления зданием (BMS) с использованием реле или контроллеров 24 В.

Практические советы

• Проверьте перед установкой направление вращения заслонки - привод dasr15s можно смонтировать как по часовой, так и против часовой стрелки;
• При подключении к DC используйте полярность, указанную на корпусе - неверное подключение может повредить внутреннюю электронику;
• Если заслонка тяжёлая или заедает, проверьте её свободный ход - привод не компенсирует механические проблемы;
• Для длительной эксплуатации рекомендуется периодическая проверка креплений и отсутствия коррозии на контактах;
• Посадочный диаметр штока - 12 мм максимум; если ваша заслонка имеет другой размер, потребуется переходник.
