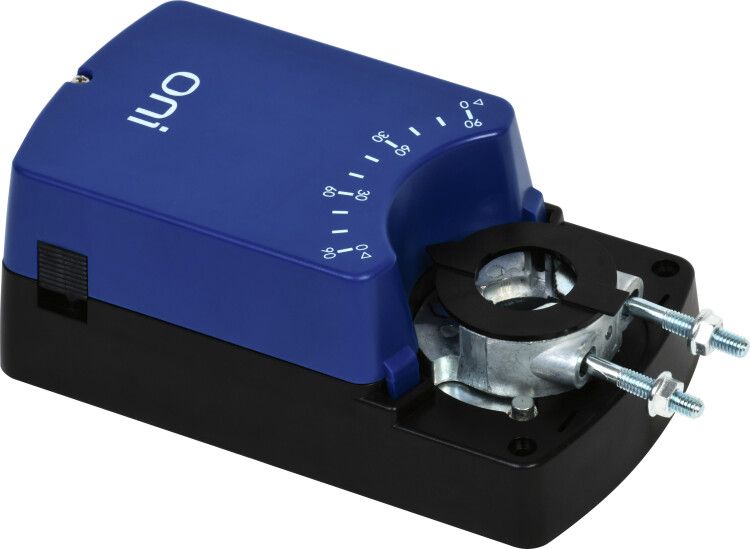

Привод заслонки 40Нм 24В AC/DC 2/3 позиционный без возвратной пружины с дополнительным переключателем ONI - ODA-40-D-024-N-A IEK

Привод заслонки 40Нм 24В AC/DC 2/3 позиционный без возвратной пружины ONI - это электрический исполнительный механизм для точного позиционирования воздушных заслонок в системах вентиляции и кондиционирования. Модель ODA-40-D-024-N-A рассчитана на работу в автономных и автоматизированных контурах, где требуется надёжное удержание положения без возвратной пружины.

Назначение и область применения

Привод заслонки 40Нм 24В AC/DC 2/3 позиционный без возвратной пружины ONI предназначен для управления положением воздушных заслонок в воздуховодах. Он работает в двух или трёх позициях: полностью открыт, полностью закрыт, либо промежуточное положение. Подходит для установки на прямоугольные и круглые клапаны в системах вентиляции, кондиционирования, рекуперации и дымоудаления. Применяется в коммерческих зданиях, промышленных объектах, лабораториях и медицинских учреждениях.

Технические характеристики

• Номинальное напряжение: 24 В переменного или постоянного тока (AC/DC) - совместим с большинством контроллеров и блоков питания промышленного уровня;
• Момент крутящего усилия: 40 Нм - обеспечивает поворот заслонок до 1200×1200 мм в условиях среднего сопротивления потоку;
• Тип управления: 2/3-позиционный - не регулирует угол плавно, а переключает между фиксированными состояниями;
• Отсутствие возвратной пружины - заслонка остаётся в последнем заданном положении даже при отключении питания;
• Ресурс: 8000 циклов включения-выключения - соответствует требованиям к долговечности в системах с частым переключением;
• Степень защиты: IP44 - защищён от брызг воды и твёрдых частиц размером более 1 мм, не подходит для влажных помещений с прямым контактом с водой;
• Рабочий температурный диапазон: от -20C до +50C - допустимо использование в неотапливаемых помещениях, чердачных этажах, наружных каналах;
• Корпус: пластик - легкий, устойчивый к коррозии, но не предназначен для механических ударов;
• Ручное управление: есть - позволяет вручную повернуть заслонку при отключении электроэнергии или для обслуживания;
• Контакт беспотенциального выключателя: да - предоставляет сигнал о достижении крайних положений (открыто/закрыто) для системы контроля;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Привод заслонки 40Нм 24В AC/DC 2/3 позиционный без возвратной пружины ONI крепится через фланец с посадочным отверстием. Убедитесь, что диаметр или габариты заслонки соответствуют техническому паспорту производителя. Кабельный ввод - стандартный, для подключения проводов 0,5–1,5 мм2. Для монтажа используйте крестообразный шестигранник (обычно H5). Ручное управление активируется поворотом рычага на корпусе - перед этим обязательно отключите питание. Контакты выключателя подключаются к входам БАК или PLC - они замыкаются при достижении предельных углов поворота.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Сертифицировано в рамках ЕАЭС. Соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1 для контактных элементов. Отсутствие возвратной пружины исключает самопроизвольное перемещение заслонки при отказе питания - это важно для систем дымоудаления и противопожарной защиты.

Преимущества

• Поддержка AC/DC - можно использовать с любым источником 24 В, включая аккумуляторы и импульсные блоки;
• Высокий ресурс (8000 циклов) снижает затраты на замену в системах с частым циклированием;
• Отсутствие возвратной пружины - позволяет точно сохранять промежуточные положения, например, для энергосбережения;
• Интегрированный выключатель - упрощает сборку АСУ ТП без внешних датчиков положения;
• Долгая гарантия (5 лет) - свидетельствует о высоком качестве компонентов и сборки.

Ограничения применения

• Не применяйте в местах с прямым попаданием воды, паром или агрессивными химическими веществами - степень защиты IP44 недостаточна;
• Запрещено применять в условиях температуры ниже -20C или выше +50C - возможен выход из строя электроники или деформация корпуса;
• Не предназначена для позиционирования с плавной регулировкой - если нужен модульный привод с аналоговым управлением, выбирайте другую серию;
• Пластиковый корпус не выдерживает ударные нагрузки - избегайте установки там, где возможны механические воздействия (например, рядом с оборудованием с вибрацией);
• Без возвратной пружины - при отключении питания заслонка не вернётся в безопасное положение; это требует продуманной логики управления в системах безопасности.

Примеры использования

• Переключение режима вентиляции в офисном здании: ночью - минимальная подача воздуха, днём - максимальная;
• Контроль расхода воздуха в камерах с различными микроклиматами (лаборатория, аптека, пищевой цех);
• Автоматическое перекрытие воздуховода при срабатывании пожарной сигнализации (в связке с системой дымоудаления);
• Работа в составе рекуперационной установки - изменение направления потока для экономии тепла зимой и охлаждения летом.

Практические советы

• Перед установкой проверьте момент сопротивления заслонки - если он превышает 40 Нм, привод будет перегружаться;
• Используйте терморассеивающий кожух при монтаже на нагреваемых участках воздуховода;
• Подключение контактов выключателя - соблюдайте полярность, хотя они беспотенциальные, лучше использовать экранированный кабель для помехозащиты;
• При длительном хранении - храните в сухом месте при комнатной температуре, чтобы избежать деформации пластиковых деталей;
• Для сервисного обслуживания - всегда отключайте питание и используйте ручное управление для проверки свободного хода заслонки.
