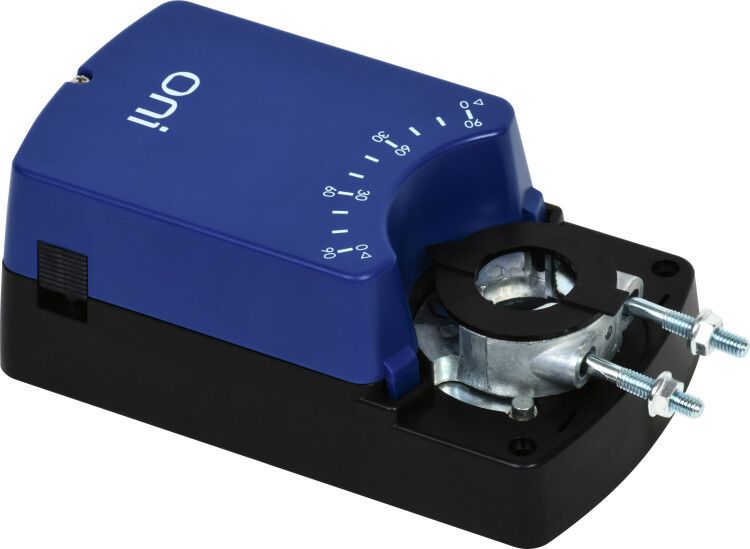

Привод заслонки 16Нм 24В AC/DC 2/3 позиционный без возвратной пружины с дополнительным переключателем ONI - ODA-16-D-024-N-A IEK

Привод заслонки 16Нм 24В AC/DC 2/3 позиционный без возвратной пружины с дополнительным переключателем ONI, ONI(н) - это электрический исполнительный механизм для точечного управления положением воздушных заслонок в системах вентиляции и кондиционирования. Бренд ONI обеспечивает надежную работу устройства в условиях промышленной эксплуатации, а артикул oda-16-d-024-n-a указывает на специфическую компоновку без возвратной пружины и с дополнительным переключателем.

Назначение и область применения

Привод заслонки 16Нм 24В AC/DC 2/3 позиционный без возвратной пружины с дополнительным переключателем ONI, ONI(н) предназначен для автоматического и дистанционного перевода воздушных заслонок в два или три фиксированных положения. Подходит для установки на воздуховодах в системах вентиляции, кондиционирования, дымоудаления и промышленных технологических цепях. Применяется там, где требуется жесткая фиксация угла поворота без самовозврата - например, при переключении между режимами «работа» и «ожидание».

Технические характеристики

• Номинальное напряжение: 24 В переменного или постоянного тока (AC/DC) - совместим с большинством контроллеров и блоков питания промышленного уровня;
• Момент на валу: 16 Нм - достаточен для управления заслонками до 1,2–1,5 м² площадью в нормальных условиях;
• Положения: 2- или 3-позиционный - работает в режиме «вкл/выкл» или «открыто/закрыто/промежуточное»;
• Отсутствие возвратной пружины - заслонка остается в последнем зафиксированном положении даже при отключении питания;
• Дополнительный беспотенциальный переключатель - передает сигнал о текущем положении заслонки в систему контроля (например, «открыта» / «закрыта»);
• Степень защиты IP44 - защищён от брызг воды и частиц размером более 1 мм; не предназначен для влажных сред или прямого попадания воды;
• Рабочий температурный диапазон: от -20C до +50C - подходит для помещений, чердаков, технических этажей, но не для открытых участков;
• Корпус из пластика - легкий, устойчивый к коррозии, но чувствителен к механическим ударам;
• Ресурс: 8000 циклов включения - рассчитан на длительную эксплуатацию в системах с частым переключением;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Привод заслонки 16Нм 24В AC/DC 2/3 позиционный без возвратной пружины с дополнительным переключателем ONI, ONI(н) монтируется на шток заслонки через фланец с посадочным отверстием Ø25 мм. Установка возможна как горизонтально, так и вертикально. Для подключения используются клеммы на корпусе - провода 0,5–1,5 мм2. Ручное управление доступно через рычаг на корпусе - позволяет вручную повернуть заслонку при отключенном питании. Переключатель не требует внешнего питания - он замыкает контакты при достижении крайних положений.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Сертифицировано по ГОСТ Р МЭК 60730-1 и ГОСТ Р МЭК 60730-2-19. Отсутствие возвратной пружины исключает риск самопроизвольного закрывания заслонки при аварийном отключении - важно для систем дымоудаления и вентиляции с постоянным притоком свежего воздуха.

Преимущества

• Поддержка AC/DC - можно использовать с любым источником 24 В, включая аккумуляторы и импульсные блоки питания;
• Дополнительный переключатель снижает потребность во внешних датчиках положения - экономит стоимость системы;
• Отсутствие возвратной пружины увеличивает точность позиционирования и предотвращает нагрузку на привод при принудительном удержании заслонки;
• Высокий ресурс (8000 циклов) и долгая гарантия (5 лет) - снижают затраты на обслуживание;
• Ручное управление - удобно при тестировании, ремонте или аварийном вмешательстве.

Ограничения применения

• Не применяется в средах с высокой запыленностью, агрессивными газами или паром - степень защиты IP44 недостаточна;
• Не подходит для регулируемых систем (плавная регулировка невозможна - только дискретные позиции);
• Запрещено использование при температурах ниже -20C или выше +50C - возможно снижение крутящего момента или выход из строя;
• Не рекомендован для установки вне помещений - отсутствует герметизация и защита от осадков;
• Пластиковый корпус не выдерживает ударные нагрузки - не используется в местах с риском механических повреждений.

Примеры использования

• Переключение между рециркуляцией и притоком свежего воздуха в HVAC-системах офисных зданий;
• Фиксация заслонки в положении «полностью открыто» при работе печи или котельной;
• Аварийное переключение в системах дымоудаления - заслонка остаётся открытой после отключения питания;
• Интеграция в промышленные конвейеры с пневматическими камерами - управление потоком воздуха для охлаждения деталей.

Практические советы

• Проверьте момент сопротивления заслонки - если он превышает 16 Нм, привод будет перегружаться и быстрее изнашиваться;
• При использовании в системах с частыми циклами (более 10 в день) убедитесь, что заслонка свободно поворачивается - трение снижает ресурс;
• Подключение переключателя: используйте отдельные кабели для сигнальных контактов, чтобы избежать помех от силовой линии;
• При монтаже в труднодоступных местах - воспользуйтесь ручным управлением для первоначальной настройки положения;
• Не забудьте проверить направление вращения - при неправильной сборке заслонка может открываться в противоположную сторону.
