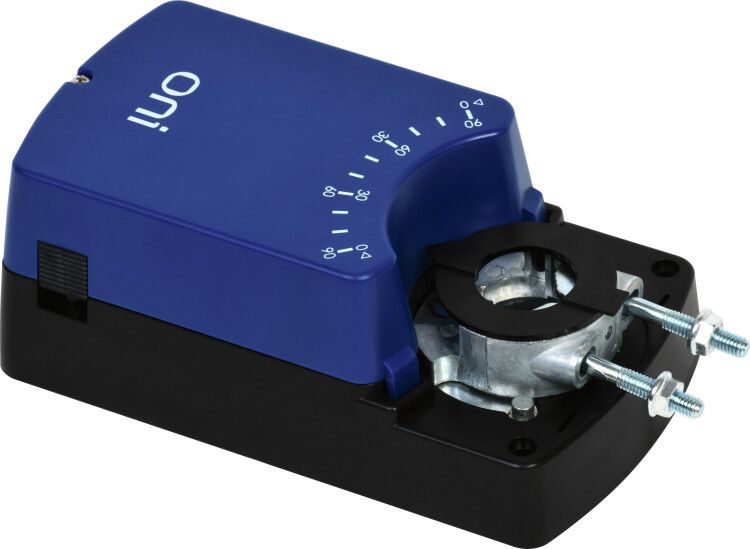

Привод заслонки 24Нм 24В AC/DC 2/3 позиционный без возвратной пружины с дополнительным переключателем ONI - ODA-24-D-024-N-A IEK

Привод заслонки 24Нм 24В AC/DC 2/3 позиционный без возвратной пружины от ONI (IEK) - это электрический исполнительный механизм для точечного управления положением воздушных заслонок в системах вентиляции и кондиционирования. Артикул oda-24-d-024-n-a рассчитан на работу в условиях повышенной влажности и перепадов температур, обеспечивает надежную фиксацию в двух или трех позициях без самовозврата.

Назначение и область применения

Привод заслонки 24Нм 24В AC/DC предназначен для автоматического и дистанционного перевода воздушных заслонок в заданное положение - полностью открытое, закрытое или промежуточное. Подходит для установки на воздуховодах систем вентиляции, кондиционирования, рекуперации и дымоудаления. Применяется в коммерческих зданиях, промышленных объектах, лабораториях и административных помещениях.

Технические характеристики

• Момент крутящего усилия: 24 Нм - достаточен для управления заслонками среднего и крупного размера;
• Напряжение питания: 24 В переменного или постоянного тока (AC/DC) - совместим с большинством контроллеров и блоков управления;
• Тип управления: 2/3 позиционный - работает в двух или трёх фиксированных углах поворота, без плавной регулировки;
• Отсутствие возвратной пружины - заслонка остаётся в последней зафиксированной позиции даже при отключении питания;
• Ресурс: 8000 циклов включения-выключения - соответствует требованиям к долговечности в системах с частыми переключениями;
• Степень защиты IP44 - защищён от брызг воды и частиц размером более 1 мм, не подходит для открытых площадок или высокой запылённости;
• Рабочий температурный диапазон: от -20 до +50 C - допустимо использование в неотапливаемых помещениях и на чердачных этажах;
• Корпус из пластиковго материала - легкий, устойчивый к коррозии, но чувствителен к механическому удару;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств;
• Ручное управление: есть - позволяет вручную повернуть вал при аварийном отключении питания;
• Контакт беспотенциального выключателя: да - предоставляет сигнал о достижении крайних положений для системы контроля и безопасности.

Совместимость и монтаж

Привод заслонки 24Нм 24В AC/DC монтируется на шток заслонки через фланцевое соединение. Посадочный диаметр вала - 8 мм (стандартная величина для таких приводов). Для установки требуется доступ к месту крепления и возможность подвести провода 2×0,75–1,5 мм2. Контакты выключателя подключаются к входам контроллера для сигнализации положения. Установка возможна как горизонтально, так и вертикально - ориентация не влияет на работоспособность. Перед первым запуском проверьте соответствие направления вращения привода и заслонки.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования низкого напряжения (до 50 В). Отсутствие возвратной пружины исключает случайное открывание заслонки при потере питания - важно для систем дымоудаления и противопожарной защиты. Сертифицирован по ГОСТ Р МЭК 60730-2-1 и имеет декларацию о соответствии ЕАЭС.

Преимущества

• Поддержка AC/DC - можно использовать с любым типом источника управления, в том числе с аккумуляторными системами;
• Высокий ресурс - снижает потребность в заменах и обслуживании;
• Беспотенциальный контакт - удобен для интеграции в сложные АСУ ТП без необходимости внешних реле;
• Ручное управление - обеспечивает безопасность при ремонте или авариях;
• Долгий гарантийный срок - свидетельство качества сборки и компонентов.

Ограничения применения

• Не предназначены для работы в условиях постоянного воздействия воды, паровой среды или агрессивных газов - степень защиты IP44 недостаточна;
• Не подходит для плавной регулировки положения заслонки - только дискретные позиции (0°, 90°, 180°);
• Пластиковый корпус не выдерживает механических ударов - требует защиты от физических воздействий;
• Запрещено применять при температурах ниже -20 C или выше +50 C - риск отказа электроники и деформации материалов;
• Не используется в взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• Автоматическое переключение между рециркуляцией и притоком свежего воздуха в HVAC-системах офисных зданий;
• Фиксация заслонки в положении “полностью закрыто” при пожарной блокировке в системе дымоудаления;
• Переключение режимов в рекуператорах тепла - открытие/закрытие каналов по расписанию;
• Интеграция в системы управления микроклимата в лабораториях с жесткими требованиями к герметичности.

Практические советы

• При монтаже используйте хомуты или кронштейны для фиксации корпуса - нагрузка на вал увеличивается при вибрации воздуховода;
• Проверьте перед подключением полярность при использовании DC - неверное подключение может повредить внутреннюю электронику;
• Для систем с частыми переключениями (более 10 раз в день) убедитесь, что ресурс 8000 циклов покрывает срок службы проекта - при 15 циклах в день срок службы составит около 1,5 года;
• При установке в холодных помещениях (например, на крыше) учитывайте возможное образование конденсата - лучше дополнительно утеплить место крепления;
• При замене старого привода сравните момент и тип вала - 24 Нм и 8 мм - должны точно соответствовать оригинальному оборудованию.
