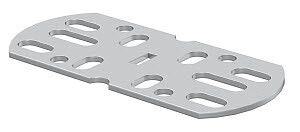

Соединитель продольный и угловой 45х100 VF AZK VA4571 OBO 6066571 Bettermann

Соединитель продольный и угловой 45x100 мм от OBO BETTERMANN - это надёжный элемент для сборки мини-каналов AZ, обеспечивающий прочное и герметичное соединение между участками кабельного канала под углом 90° или по прямой. Артикул VF AZK VA4571 предназначен для профессиональной прокладки проводов в промышленных и коммерческих объектах.

Назначение и область применения

Соединитель продольный и угловой 45x100 мм используется для соединения двух секций мини-каналов AZ: либо в одной плоскости (продольное соединение), либо под прямым углом (угловой переход). Применяется там, где требуется изменить направление трассы кабеля без нарушения целостности защиты. Подходит для систем с малым количеством проводов - например, в автоматике, управления оборудованием, на станках, в распределительных щитах.

Технические характеристики

• Тип изделия: Соединитель
• Исполнение: Продольный и угловой - один элемент выполняет две функции
• Материал: Нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред
• Тип соединения: Винтовой разъём - позволяет собирать и разбирать конструкцию без сварки
• Габариты: 45×100 мм - соответствует стандартным размерам мини-каналов AZ
• Защитное покрытие: Необработанная поверхность - не имеет дополнительного антикоррозийного слоя, но сохраняет механическую прочность стали
• Артикул: VF AZK VA4571

Совместимость и монтаж

Соединитель продольный и угловой 45x100 мм совместим исключительно с мини-каналами серии AZ от OBO BETTERMANN. Для установки необходимо:

• Закрепить два конца каналов в соединителе до упора;
• Затянуть винты равномерно - не перегружать, чтобы не деформировать стенки канала;
• Убедиться, что внутренние выступы соединителя плотно прилегают к бортам канала - это обеспечивает герметичность и жесткость соединения.

Работает без инструментов для фиксации - достаточно отвертки. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы.

Преимущества

• Одна деталь заменяет два отдельных элемента - экономит место и время при сборке
• Нержавеющая сталь гарантирует долговечность даже во влажных или химически активных зонах
• Винтовой механизм позволяет легко демонтировать и модифицировать трассу без повреждений
• Стандартные габариты 45×100 мм обеспечивают точную посадку без люфта

Ограничения применения

• Не предназначена для использования с другими сериями каналов - несовместима с AZL, AXL или аналогами других брендов
• Отсутствие защитного покрытия требует осторожного обращения в условиях высокой влажности - возможна коррозия при длительном контакте с водой
• Не рекомендуется применять в местах с постоянными ударными нагрузками - винтовые соединения могут ослабнуть
• Подходит только для легких кабельных нагрузок; не рассчитана на тяжёлые многожильные пучки

Примеры использования

• Сборка трассы для сигнальных кабелей на конвейере с поворотом на 90°
• Переход между двумя уровнями шкафа управления
• Обход препятствий в цеху - соединение каналов вокруг труб или опор
• Модульные системы автоматизации, где часто меняется расположение оборудования

Практические советы

• При заказе проверьте, что ваш мини-канал AZ имеет точно такие же размеры - 45×100 мм. Даже небольшое отличание в толщине стенки может вызвать плохую посадку
• Если система будет работать в сыром помещении, дополнительно смажьте винты противозадирной смазкой - это предотвратит заклинивание при будущих обслуживаниях
• Не используйте этот соединитель как основную точку крепления всей трассы - он служит лишь для соединения, а не для подвеса
• Артикул VF AZK VA4571 всегда указывается в документации OBO BETTERMANN - сверьтесь с каталогом перед заменой
