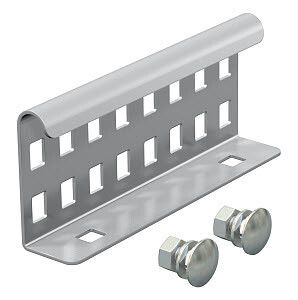

Соединитель продольный кабельного лестничного лотка 64x150 - 6208835 OBO Bettermann LVG 60 VA4571

Продольный соединитель кабельного лестничного лотка 64x150 мм от OBO BETTERMANN (артикул LVG 60 VA4571) предназначен для надёжного соединения секций кабельных лотков лестничного типа по длине, обеспечивая целостность трассы при прокладке силовых и слаботочных кабелей. Материал - нержавеющая сталь, что делает изделие устойчивым к коррозии даже в агрессивных средах.

Назначение и область применения

Продольный соединитель LVG 60 VA4571 используется для стыковки двух участков кабельного лотка лестничного типа вдоль их оси. Подходит для лотков с высотой боковой стенки 60 мм и сквозной перфорацией. Применяется в промышленных объектах, на заводах, в энергообъектах, где требуется прочная и долговечная кабельная трасса. Особенно эффективен там, где возможны механические нагрузки, вибрация или воздействие влаги.

Технические характеристики

• Тип изделия: продольный соединитель
• Размер совмещаемого лотка: 64×150 мм (ширина × глубина)
• Высота боковой стенки лотка: 60 мм
• Материал: нержавеющая сталь
• Тип соединения: винтовой разъем
• Защитное покрытие: необработанная поверхность (без антикоррозийного или декоративного покрытия)
• Модель: LVG 60 VA4571

Совместимость и монтаж

Продольный соединитель LVG 60 VA4571 совместим только с кабельными лотками лестничного типа, имеющими сквозную перфорацию боковых стенок и высоту 60 мм. Установка выполняется снаружи лотка: соединитель фиксируется болтами через перфорированные отверстия в стенках лотка и самого соединителя. Для монтажа требуются стандартные шестигранники или отвертки. Не используйте соединитель для горизонтальных поворотов или вертикальных переходов - он предназначен исключительно для прямолинейного удлинения трассы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электрической проводимости для промышленных кабельных систем. Нержавеющая сталь обеспечивает безопасную работу в условиях повышенной влажности, химических паров и температурных колебаний. Соединитель не является изоляционным элементом - все токоведущие части должны быть заземлены через основную кабельную трассу.

Преимущества

• Высокая прочность за счёт материала - нержавеющей стали
• Устойчивость к коррозии без дополнительного покрытия
• Надёжное винтовое соединение, не требующее сварки
• Поддерживает полную электромагнитную экранирующую способность трассы при правильном монтаже
• Легко заменяемый и обслуживаемый элемент

Ограничения применения

• Не подходит для лотков с высотой стенки отличной от 60 мм
• Не применяется для угловых, T-образных или других фасонных соединений
• Не рекомендован для установки во взрывоопасных зонах без дополнительной сертификации
• Необработанная поверхность требует контроля за появлением оксидов в агрессивных средах - при необходимости допускается самостоятельная обработка антивандальным составом

Примеры использования

• Соединение секций лотка на конвейерной линии в пищевой промышленности
• Удлинение кабельной трассы в цехе с частыми мойками оборудования
• Формирование длинной прямой трассы для распределения питания на производственной площадке
• Замена поврежденного участка лотка без демонтажа всей системы

Практические советы

• Перед монтажом проверьте, чтобы перфорация в лотке точно совпадала с отверстиями в соединителе - иначе затянуть болты будет невозможно
• Используйте болты того же класса прочности, что и оригинальные комплектующие OBO BETTERMANN, чтобы не нарушить механическую целостность системы
• При прокладке в местах с постоянной вибрацией (например, рядом с насосами) дополнительно закрепите соединитель контргайками
• Длина соединителя рассчитана на одинаковые по ширине лотки - не используйте его для стыковки лотков разного размера
• Артикул LVG 60 VA4571 - единственный подходящий вариант для лотков 64x150 мм с высотой 60 мм; другие модели не обеспечивают герметичности и жесткости соединения
