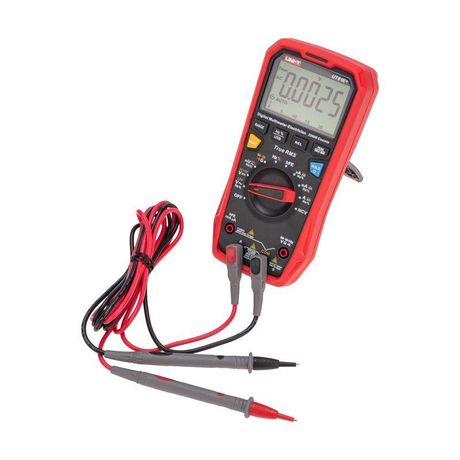

Профессиональный мультиметр UNI-T UT61E+ | 13-0094 SDS MEET

Профессиональный мультиметр UT61E+ от UNI-T - надёжный цифровой прибор для точных измерений напряжения, тока, сопротивления, емкости и частоты в условиях промышленного обслуживания и полевых работ. Благодаря функциям True RMS, Bluetooth и USB-интерфейсу, он подходит как для быстрого диагностирования, так и для сбора данных на компьютере.

Назначение и область применения

Профессиональный мультиметр UT61E+ предназначен для профессионального использования в электроустановках до 1000 В. Он позволяет проводить комплексные проверки: от прозвонки цепей и тестирования диодов до измерения высоких частот и емкостей. Подходит для сервисных центров, энергетических компаний, заводских мастерских, автосервисов и ремонтных бригад. Особенно эффективен там, где требуется точность, стабильность и возможность передачи данных - например, при настройке ЧПУ, анализе качества сети или диагностике частотных преобразователей.

Технические характеристики

• Тип индикации: Цифровой, 22 000 разрядов с подсветкой экрана
• Измерение напряжения: Постоянное - до 1000 В; Переменное - до 1000 В (True RMS)
• Измерение тока: Постоянный - до 20 А; Переменный - до 20 А (True RMS)
• Сопротивление: От 220 Ом до 220 МОм
• Емкость: От 1 пФ до 220 000 мкФ
• Частота: От 0,001 Гц до 220 МГц
• Прозвонка: Да, со звуковой сигнализацией
• Тест диодов: Да
• Тест транзисторов: Да (с помощью переходника)
• Выбор диапазона: Автоматический и ручной
• Фиксация показаний: DATA HOLD - удержание текущего значения
• Память: Сохранение мгновенных значений, макс./мин. измерений
• Относительная измерение: Да (функция REL)
• Интерфейсы: USB + Bluetooth для связи с ПК и мобильными устройствами
• Питание: 4 × AA (AAA) батарейки
• Защита: Категория CAT II, защитный холстер в комплекте
• Размеры и вес: 190×90×50 мм, 350 г

Совместимость и монтаж

Профессиональный мультиметр UT61E+ совместим с любыми стандартными щупами, но в комплекте уже идут позолоченные контакты - они обеспечивают минимальное сопротивление и долгий срок службы. Для подключения к ПК используется USB-кабель с переходником, который также позволяет обновлять прошивку. Bluetooth позволяет передавать данные в реальном времени на смартфон или планшет через специальное ПО. Устройство не требует специального монтажа - достаточно подключить щупы к объекту измерения. Обратите внимание: для измерения тока выше 200 мА необходимо переключить красный щуп в разъем “20A”.

Безопасность и стандарты

Профессиональный мультиметр UT61E+ соответствует категории безопасности CAT II - то есть рассчитан на работу в бытовых и коммерческих сетях с напряжением до 1000 В. Защита от перегрузок реализована на входах напряжения и тока. Наличие защитного холстера снижает риск повреждения при падении. Не используйте прибор в средах с повышенной взрывоопасностью или при наличии открытых токоведущих частей выше CAT II. Проверка целостности и прозвонка безопасны даже при включенном оборудовании - при условии соблюдения правил измерения напряжения.

Преимущества

• True RMS - точные измерения несинусоидальных сигналов (например, от инверторов и ШИМ-регуляторов)
• Два способа выбора диапазона - автоматический для скорости, ручной для контроля
• Мультидисплей одновременно показывает цифровые и аналоговые значения - удобно при наблюдении за колебаниями
• USB и Bluetooth позволяют вести журналы измерений и экспортировать данные в Excel или другие программы
• Подсветка экрана и крупные символы - видимость даже в темноте или на улице
• Фильтр низких частот исключает помехи при измерении переменного напряжения вблизи частотных преобразователей
• Звуковая прозвонка и тест транзисторов экономят время при ремонте плат

Ограничения применения

• Не предназначено для измерений в сетях свыше CAT II (не использовать в распределительных щитах 10 кВ и выше)
• Максимальный ток - 20 А; для больших нагрузок нужен клещевой токоизмерительный прибор
• Измерение емкости требует предварительного разряда конденсатора - иначе возможен выход из строя прибора
• Bluetooth работает только с официальным ПО UNI-T - сторонние приложения не поддерживаются
• При длительной работе с большими токами (более 10 А) прибор может нагреваться - рекомендуется делать паузы
• Не подлежит герметизации - не погружать в жидкость, даже при IP-защите (в характеристиках IP не указан)

Примеры использования

• Проверка питания на контроллере ЧПУ - измерение постоянного напряжения 24 В и частоты импульсов
• Диагностика неисправного двигателя - замер тока при запуске и сравнение с нормой
• Настройка системы освещения LED - измерение коэффициента заполнения и частоты ШИМ
• Обслуживание UPS - проверка выходного напряжения, емкости батарей, наличия гармоник
• Поиск обрыва в кабеле - прозвонка с звуком и определение сопротивления изоляции
• Лабораторные исследования - запись данных через USB в реальном времени

Практические советы

• Перед измерением тока всегда выключайте питание цепи - переключение щупа в разъем 20 A под напряжением может вызвать пробой
• При использовании Bluetooth убедитесь, что на телефоне установлено официальное ПО UNI-T - иначе связь не установится
• Для точных измерений сопротивления - отключите деталь от цепи, чтобы избежать влияния параллельных элементов
• При работе в холоде - батарейки теряют мощность; лучше иметь запасные или использовать литиевые
• Храните мультиметр в защитном холстере - он не просто удобен, а продлевает жизнь кнопкам и разъёмам
• Используйте функцию REL для устранения погрешности щупов - особенно важно при измерении малых сопротивлений
• При появлении символов “BATT” - замените батарейки сразу, иначе показания начнут искажаться
