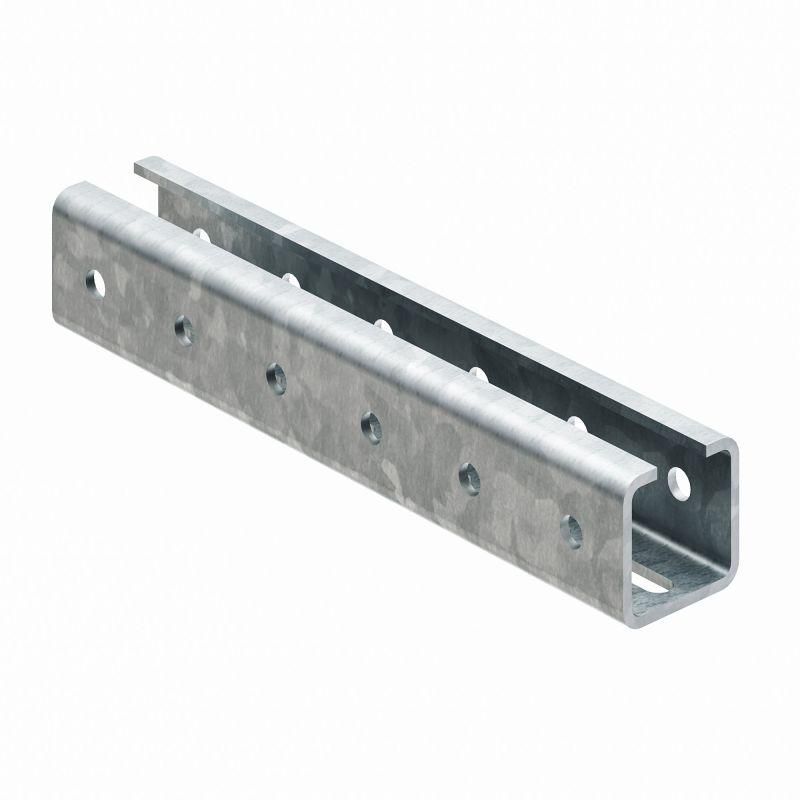

Профиль С-образный 54х51 L1200 4мм гор. оцинк. DKC BPM5412HDZ ДКС

С-профиль DKC (ДКС) BPM5412HDZ - это прочный металлический элемент с C-образным сечением, предназначенный для сборки несущих конструкций в промышленной автоматизации и оборудовании. Произведён из оцинкованной стали с толщиной 4 мм, имеет длину 1200 мм и устойчив к коррозии благодаря горячему цинкованию. Подходит для установки консолей ВВН-60, ВВН-70, BBD-21 и BBP-21/41.

Назначение и область применения

C-профиль DKC (ДКС) BPM5412HDZ используется для создания рамных и несущих конструкций в системах автоматизации, на станках, конвейерах, стендах и шкафах управления. Его основная функция - служить базовым элементом для крепления консолей, направляющих и других компонентов. Благодаря возможности отламывания и перфорации, профиль легко адаптируется под нужную длину и точки фиксации. Применяется в средах с повышенной влажностью, пылью и химическими воздействиями - например, на пищевых производствах, в лабораториях, на автомастерских и в зонах мойки оборудования.

Технические характеристики

• Форма профиля: C-образная (С-профиль)
• Размеры сечения: 54 × 51 мм
• Длина: 1200 мм
• Толщина стенки: 4 мм
• Покрытие: Горячее цинкование (защита от коррозии)
• Материал: Сталь оцинкованная
• Ширина слота: 23 мм - позволяет использовать крепёж типа “заклепка-бабочка” или болты с гайками-барашками
• Перфорация: По трём сторонам - обеспечивает равномерное распределение нагрузки и удобство крепления с любой стороны
• Возможность отламывания: Да - можно отрезать до нужного размера без резки, используя специальный замок
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности для промышленных объектов

Совместимость и монтаж

C-профиль DKC (ДКС) BPM5412HDZ совместим со всеми консолями серии B5 Combitech: ВВН-60, ВВН-70, BBD-21, BBP-21/41. Крепление осуществляется через перфорированные отверстия с помощью болтов, заклёпок или саморезов с подходящей головкой. Для точного монтажа рекомендуется использовать крепёж с шагом не более 200–250 мм. Отломная система позволяет получить профиль нужной длины - просто надавите на предварительно сделанный разрывной участок. Убедитесь, что посадочная глубина консоли соответствует ширине слота (23 мм).

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости для промышленных конструкций. Материал изготовлен из сталей, отвечающих ГОСТ 14918 и EN 10346. Горячее цинкование обеспечивает соответствие ISO 1461 по защите от коррозии. Наличие сертификатов пожаробезопасности делает профиль допустимым для использования в помещениях с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая жёсткость и несущая способность благодаря толщине 4 мм
• Устойчивость к коррозии - долгий срок службы даже во влажных и агрессивных средах
• Легкая модификация длины - отламывается без инструментов
• Трёхсторонняя перфорация - гибкость в расположении креплений
• Совместимость с целой серией консолей B5 Combitech - единая система сборки
• Не требует дополнительной антикоррозийной обработки после монтажа

Ограничения применения

Процесс отламывания возможен только вдоль всей длины профиля - нельзя отламывать частично или в произвольном месте. Не предназначен для использования в качестве несущего элемента в конструкциях с динамической нагрузкой выше 150 кг/м. Не следует применять в контакте с кислотами, щелочами или солевыми растворами без защиты - хотя цинк устойчив, длительный контакт с агрессивными жидкостями снижает срок службы. Также не рекомендуется использовать в условиях постоянного механического удара или вибрации без демпферов.

Примеры использования

• Крепление панелей управления на конвейере с использованием консолей ВВН-70
• Сборка корпуса для электрошкафа с внутренними направляющими BBP-21/41
• Монтаж стоек для тестового стенда на заводе с высокой влажностью
• Установка опорных балок для оборудования в пищевой промышленности

Практические советы

• Перед отламыванием проверьте, что линия разлома находится точно там, где вам нужен срез - отлом происходит только в одном направлении.
• Для максимальной прочности крепления используйте болты с гайками-барашками - они идеально подходят под слот 23 мм.
• Если вы собираете длинную конструкцию, соединяйте несколько профилей с помощью соединителей - не забудьте выровнять перфорацию.
• При работе с несколькими профилями одновременно - храните их в сухом месте, чтобы избежать образования белого налета на цинке (это нормально, но влияет на эстетику).
• Проверяйте посадочные размеры консолей перед заказом - некоторые модели требуют точного совпадения с шириной слота (23 мм).
