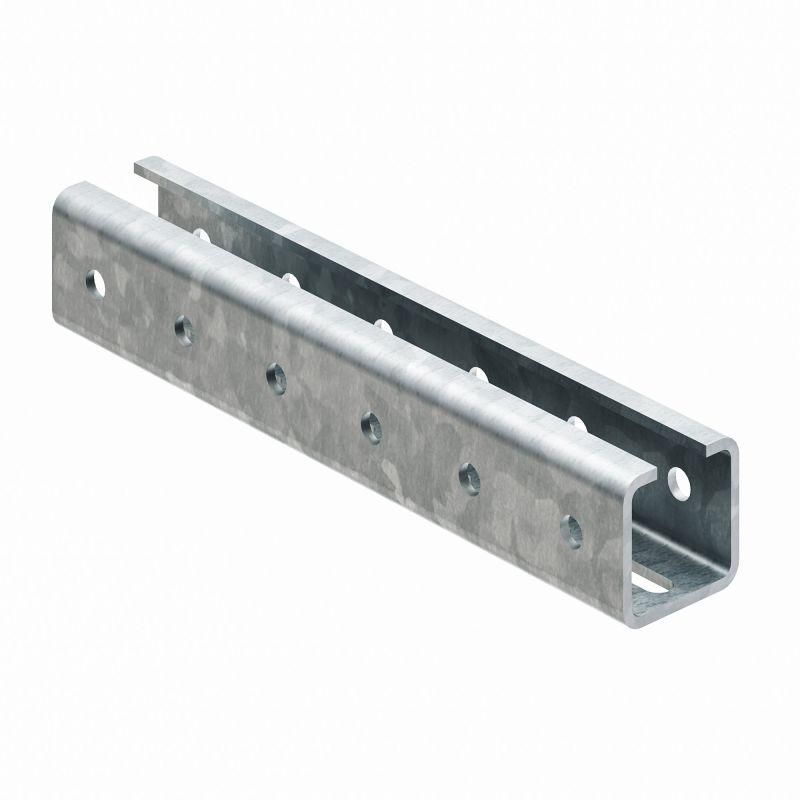

Профиль С-образный 54х51 L1000 4мм гор. оцинк. DKC BPM5410HDZ ДКС

С-профиль DKC (ДКС) bpm5410hdz из серии B5 Combitech - это прочный металлический элемент для сборки несущих конструкций, особенно подходящий для установки консолей и опорных систем в промышленной автоматизации. Его горячеоцинкованное покрытие обеспечивает долгую устойчивость к коррозии даже во влажных и агрессивных средах.

Назначение и область применения

C-профиль bpm5410hdz используется как базовый элемент для создания рамных и каркасных конструкций. Он предназначен для монтажа специализированных консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41. Подходит для сборки стоек, направляющих, кронштейнов и других элементов, где требуется жёсткая фиксация и возможность регулировки.

Области применения: промышленные станки, конвейерные системы, автоматизированные линии, стенды для оборудования, шкафы управления, объекты с повышенными требованиями к надёжности и долговечности.

Технические характеристики

• Форма: C-профиль - U-образный с двумя боковыми полками и одной нижней, обеспечивающий равномерную нагрузку на крепления;
• Размеры: внешние габариты 54×51 мм, длина 1000 мм;
• Толщина стали: 4 мм - обеспечивает высокую механическую прочность и устойчивость к деформации;
• Покрытие: горячее цинкование - защитный слой цинка глубоко проникает в металл, предотвращая коррозию;
• Перфорация: отверстия по трём сторонам (двум боковым и нижней) - позволяют легко крепить болтами, самонарезающими винтами или использовать соединители серии B5 Combitech;
• Ширина слота: 23 мм - идеально совпадает с захватами консолей ВВН-60/70 и аналогичных изделий;
• Цвет: серый - характерный цвет горячеоцинкованного покрытия после остывания;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности для промышленных помещений;
• Возможность отламывания: да - можно отрезать до нужной длины без специального инструмента, используя ударный механизм или ножницы по металлу.

Совместимость и монтаж

C-профиль bpm5410hdz полностью совместим с комплектующими серии B5 Combitech. Для монтажа используются стандартные крепёжные элементы: болты М8–М10, самонарезающие винты, замки типа “клипса” или кронштейны ВВН-60/70.

Установка выполняется путём вставки консолей в слот шириной 23 мм. Крепление происходит через перфорацию - отверстия расположены с шагом, стандартизированным для всей серии. Отломать лишнюю часть можно прямо на месте монтажа - достаточно приложить усилие по линии предварительно сделанной насечки.

Не требует сварки или термической обработки. Все работы возможны с помощью ручного инструмента: метчик, ключ, ножницы по металлу, молоток.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, соответствует ГОСТ 14918 и DIN EN 10346 по качеству покрытия. Огнестойкость подтверждена испытаниями на воспламеняемость - материал не выделяет токсичных веществ при нагреве выше 600 C.

Горячее цинкование снижает риск электрохимической коррозии при контакте с другими металлами, что важно при использовании в помещениях с высокой влажностью или химически активной средой.

Преимущества

• Высокая несущая способность благодаря толщине 4 мм и форме C-профиля;
• Защита от коррозии без необходимости дополнительной окраски или обслуживания;
• Легкость модификации - можно отломать до нужной длины без потери прочности;
• Стандартная перфорация позволяет собирать конструкции без точной разметки;
• Совместимость с целой серией крепёжных решений B5 Combitech - минимизация количества типов деталей на складе;
• Экономия времени на монтаже - система “слот + клипса” исключает необходимость сварки или сложной фиксации.

Ограничения применения

Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше 800 C - хотя материал огнестойкий, он теряет форму при экстремальных нагревах.

Отломанные участки нельзя снова использовать как самостоятельные элементы - потеряется целостность перфорации и прочность крепления.

Не подходит для наружной эксплуатации в зонах с частыми перепадами температур и атмосферными осадками без дополнительной защиты - хоть цинк защищает от коррозии, длительное намокание может вызвать белые пятна (цветение цинка), которые не влияют на прочность, но портят эстетику.

Примеры использования

• Каркас станка с установленными консолями ВВН-70 для крепления пневматических цилиндров;
• Стенд для тестирования оборудования с регулируемыми кронштейнами BBD-21;
• Каркас распределительного щита с креплением на C-профиле внутри корпуса;
• Подвесная система для трубопровода в цеху с высокой влажностью;
• Мобильная платформа для перемещения тяжёлых узлов с применением нескольких профилей bpm5410hdz в качестве направляющих.

Практические советы

• При заказе учитывайте, что длина 1000 мм - это максимальная; отламывать лучше с запасом 5–10 мм, чтобы избежать перекоса при сборке;
• Для точного отреза используйте ножницы по металлу с роликовыми лезвиями - они сохраняют ровный край и не деформируют профиль;
• При работе с несколькими профилями одновременно - проверьте соответствие всех перфораций по вертикали перед затяжкой крепежа;
• Если профиль будет находиться рядом с медью или алюминием - изолируйте контакт пластиковыми втулками, чтобы избежать гальванической коррозии;
• Артикул bpm5410hdz - единственный в линейке с толщиной 4 мм и длиной 1000 мм; другие варианты серии имеют меньшую толщину или другую длину - не путайте с bpm5408hdz (толщина 2 мм).
