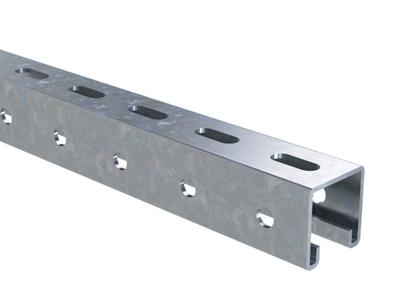

Профиль С-образный 41х41, L400, толщ.2,5 мм, горячеоцинкованный | BPM4104HDZ DKC ДКС

Профиль С-образный перфорированный 41х41 L400 толщина 2.5 мм горячеоцинкованный - это универсальный металлический элемент для сборки несущих конструкций в электромонтаже, автоматизации и освещении. Бренд DKC (ДКС) выпускает этот профиль в серии B5 Combitech, артикул bpm4104hdz, обеспечивая надёжную фиксацию оборудования в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Профиль С-образный перфорированный 41х41 L400 толщина 2.5 мм горячеоцинкованный используется для создания жёстких несущих рам, кронштейнов и направляющих. Подходит для монтажа: - подвесов типа ВВН-60, ВВН-70, BBD-21, BBP-21/41; - светильников и осветительных трасс на шпильках; - кабельных лотков и распределительных коробок; - консолей для оборудования на стенах и потолках.

Изделие применяется в промышленных помещениях, производственных цехах, энергообъектах, транспортных узлах и других зонах с высокой влажностью или риском коррозии.

Технические характеристики

• Форма: С-профиль - U-образный с двумя боковыми полками, обеспечивающий жёсткую опору;
• Размеры: 41×41 мм - внешние габариты, длина 400 мм;
• Толщина стали: 2,5 мм - достаточна для нагрузок до 80–100 кг на один профиль при равномерном распределении;
• Закрытие: перфорация с трёх сторон - позволяет крепить болтами, шпильками и хомутиками с любой стороны;
• Наличие зубьев: да - предотвращают проскальзывание при установке крепёжных элементов;
• Защитное покрытие: горячее цинкование - слой цинка 50–70 мкм, полученный методом погружения в расплавленный металл;
• Цвет: серый - естественный цвет оцинкованного металла, не требует окраски;
• Огнестойкость: да - сталь не поддерживает горение, соответствует требованиям пожарной безопасности;
• Возможность отламывания: да - можно отрезать до нужной длины без специального инструмента, используя плоскогубцы или ножницы по металлу.

Совместимость и монтаж

Профиль совместим со всеми типами крепёжных элементов, имеющими шаг 22 мм - ширину перфорационного отверстия. Установка выполняется:

• На стену или потолок через анкерные болты или дюбеля - через отверстия в полках;
• К другим профилям - с помощью уголков или соединителей серии B5 Combitech;
• Для крепления лотков - через хомуты или кронштейны с шагом 500–800 мм;
• Для подвеса светильников - через шпильки М8–M10, вставляемые в перфорацию.

Учитывайте посадочные диаметры крепёжа: максимальный - M10, минимальный - M6. Для точного сверления рекомендуется использовать свёрло по металлу HSS.

Безопасность и стандарты

Профиль соответствует ГОСТ 19903-2015 (для оцинкованной стали) и требованиям EN 10142 (горячее цинкование). Огнестойкость подтверждается отсутствием воспламеняемости и температурной стойкостью до +600 C. Цинковое покрытие снижает риск электрохимической коррозии, что важно при работе рядом с проводниками и заземлением.

Преимущества

• Высокая механическая прочность за счёт толщины 2,5 мм - выдерживает значительные статические нагрузки;
• Горячее цинкование - долговечнее холодного, не отслаивается, защищает даже при порезах и царапинах;
• Трёхсторонняя перфорация - гибкость в расположении креплений, удобство при изменении схемы монтажа;
• Наличие зубьев - исключает смещение крепёжных деталей при затяжке;
• Возможность отламывания - экономия времени и материалов при необходимости коротких участков;
• Серый цвет - не требует дополнительной защиты от УФ, не выцветает, легко сочетается с другими компонентами системы.

Ограничения применения

Не предназначен для:

• Подвижных механизмов - не рассчитан на динамические нагрузки, вибрацию или удары;
• Агрессивных химических сред - например, кислотных паров, щелочных растворов, морской воды без дополнительной защиты;
• Элементов с частым демонтажем - многократное использование перфорации снижает прочность крепления;
• Наружных установок без кожуха - хотя цинк устойчив, длительное воздействие дождя и солнца может вызвать белый налёт (коррозия цинка), который не влияет на прочность, но эстетически нежелателен.

Примеры использования

• Крепление осветительных трасс в цеху с высокой влажностью - профиль служит основой для кабельных каналов;
• Сборка каркаса для панелей управления - три профиля образуют прямоугольную раму с креплением на шпильках;
• Подвес светильника LED на шпильке М8 - профиль вставляется в кронштейн, шпилька фиксируется в перфорации;
• Монтаж кабельного лотка на потолке - два профиля используются как направляющие, лоток крепится хомутами.

Практические советы

• При отламывании профиля - сделайте отметку ножовкой или маркером, затем согните в месте разлома и сломайте руками - так сохранится ровный край;
• Для увеличения жёсткости - комбинируйте с угловыми соединителями B5 Combitech;
• При использовании в сырых помещениях - проверьте целостность цинкового слоя после резки, при необходимости обработайте края антикоррозийным спреем;
• Не используйте саморезы длиннее 12 мм - они могут задеть противоположную стенку профиля;
• При групповой установке - соблюдайте интервал между профилями не менее 600 мм для равномерного распределения веса.
