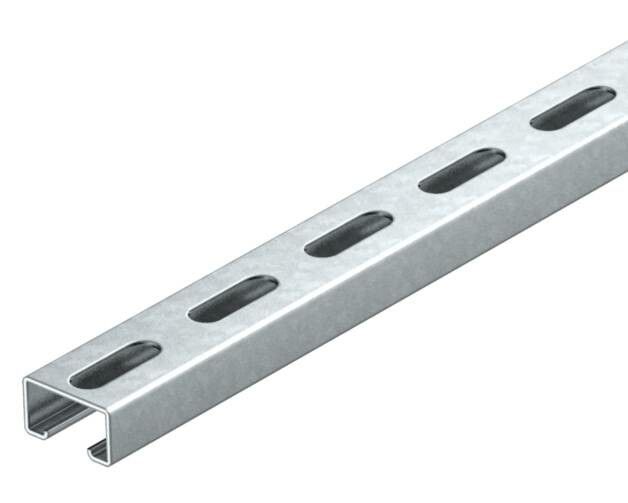

Монтажная рейка 2000x40x22,5 (MS4022P2000FT) | 1121979 OBO Bettermann

Монтажная рейка профильная 2000x40x22,5 мм горизонтальная оцинкованная сталь 2 мм от OBO BETTERMANN - это прочный несущий элемент для крепления оборудования на стенках шкафов, панелях и других металлических конструкциях. Артикул MS4022P2000FT обеспечивает надежную фиксацию за счет C-образного профиля и задней перфорации, подходящей для болтовых соединений.

Назначение и область применения

Монтажная рейка профильная 2000x40x22,5 мм горизонтальная оцинкованная сталь 2 мм используется для создания жестких несущих направляющих внутри распределительных щитов, автоматических станций, промышленных панелей и корпусов. Подходит для крепления DIN-рейки, модульных устройств, кабельных каналов, трансформаторов, контакторов и другого оборудования с помощью болтов или специальных кронштейнов. Применяется в электроустановках, системах автоматизации, машиностроении и энергетике.

Технические характеристики

• Размеры: 2000 × 40 × 22,5 мм - длина, высота, глубина профиля;
• Материал: сталь с горячим цинкованием - устойчивость к коррозии в агрессивных средах;
• Толщина стенки: 2 мм - повышенная механическая прочность;
• Форма профиля: S-образный (C-профиль) - позволяет фиксировать крепеж с обеих сторон;
• Ширина слота: 18 мм - оптимальна для стандартных болтов M6–M8;
• Перфорация: задняя сторона - равномерные отверстия для крепления саморезами или заклепками к основанию;
• Момент инерции: 4,4539 см⁴ - показатель жесткости при изгибе, подтверждает нагрузочную способность;
• Огнестойкость: да - соответствует требованиям пожарной безопасности в электрощитах;
• Артикулы: MS4022P2000FT, 1121979 - совпадают с каталогом OBO BETTERMANN.

Совместимость и монтаж

Монтажная рейка профильная 2000x40x22,5 мм горизонтальная оцинкованная сталь 2 мм совместима с любыми крепежными элементами, которые входят в слот шириной 18 мм: болты M6/M8, гайки, зажимы, кронштейны OBO. Для установки на вертикальную или горизонтальную поверхность используйте саморезы через перфорированные отверстия на тыльной стороне. Учитывайте шаг отверстий - он рассчитан под стандартные интервалы крепления. Рейка легко режется ножницами по металлу или углошлифовальной машиной (болгаркой) с диском по металлу.

Безопасность и стандарты

Изделие соответствует требованиям EN 61439 (стандарт для комплектных распределительных устройств) и имеет сертификат огнестойкости. Горячее цинкование обеспечивает соответствие нормам corrosion resistance Class C3-C4 по ISO 12944. Материал не выделяет токсичных веществ при нагреве, что важно для замкнутых помещений.

Преимущества

• Высокая несущая способность благодаря толщине 2 мм и C-профилю - выдерживает значительные весовые нагрузки;
• Устойчивость к коррозии - срок службы до 20 лет даже во влажных помещениях;
• Легкий монтаж - одинаково удобно крепить как на стену, так и на раму;
• Совместимость с продукцией OBO BETTERMANN - можно комбинировать с другими элементами системы;
• Огнестойкость - повышает безопасность при аварийном перегреве оборудования.

Ограничения применения

• Не предназначена для наружной эксплуатации без защиты от прямого воздействия осадков - хотя цинк защищает, длительное намокание снижает долговечность;
• Не рекомендуется использовать как основную несущую балку в конструкциях с динамическими нагрузками (вибрации, удары);
• Подходит только для крепежа с диаметром шпильки ≤ 8 мм - более крупные болты не войдут в слот 18 мм;
• Не является изоляционным элементом - требует соблюдения электробезопасности при работе с токоведущими частями.

Примеры использования

• Крепление DIN-реек в силовых щитах для автоматических выключателей;
• Фиксация термореле, преобразователей частоты и контроллеров в промышленных панелях;
• Установка кабельных лотков и трубопроводов в цехах с высокой запыленностью;
• Создание несущего каркаса для светильников и сенсоров в системах автоматического управления;
• Монтаж оборудования на внутренних стенках шкафов IP54/IP65.

Практические советы

• При нарезке рейки на части длиной менее 2 метров - обязательно обработайте срез антикоррозийным составом;
• Для максимальной жесткости крепите рейку минимум в трех точках - особенно при длинных участках;
• Используйте пластиковые вставки или изолирующие прокладки между рейкой и токоведущими деталями;
• Проверьте совпадение артикула MS4022P2000FT с заказом - OBO BETTERMANN часто выпускает аналоги с другой перфорацией;
• При сборке нескольких реек - выравнивайте их по уровню перед окончательным креплением.
