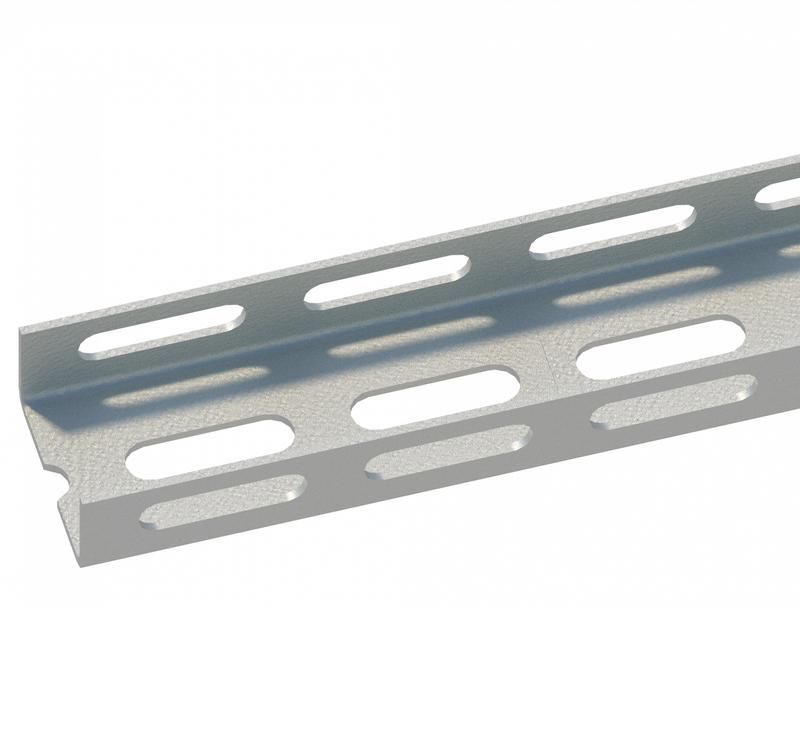

Профиль монтажный 30х60 L2000 сталь 2.5мм ГМШ1.30.60.2000.2.5.3 швеллер СОЭМИ Н0113556621

Профиль монтажный швеллер 30х60 L2000 сталь 2.5мм ГМШ1.30.60.2000.2.5.3 от бренда СОЭМИ - это перфорированный металлический элемент для жесткого крепления оборудования, кабельных лотков и инженерных коммуникаций. Артикул ГМШ1.30.60.2000.2.5.3 предназначен для сборки несущих конструкций в условиях промышленного и коммерческого объекта.

Назначение и область применения

Профиль монтажный швеллер 30х60 L2000 сталь 2.5мм ГМШ1.30.60.2000.2.5.3 применяется для создания прочных опорных конструкций при монтаже:

• кабельных лотков и коробов;
• водопроводных и канализационных труб;
• воздуховодов и систем вентиляции/кондиционирования;
• электрооборудования и распределительных щитов.

Подходит для открытой прокладки кабелей и фиксации на стенах, потолках и несущих конструкциях зданий. Часто используется в промышленных цехах, офисах, ЖКХ и на объектах энергетики.

Технические характеристики

• Форма: швеллер - U-образный профиль с двумя полками и одной стенкой.
• Габариты: высота 60 мм, ширина полок 30 мм, длина 2000 мм.
• Толщина стенки: 2,5 мм - обеспечивает достаточную жесткость для нагрузок до среднего уровня.
• Материал: сталь - прочная, устойчивая к деформации, подходит для долгосрочных конструкций.
• Покрытие: окрашенное (серый цвет) - защищает от коррозии, не требует дополнительной антикоррозийной обработки при установке внутри помещений.
• Перфорация: с трех сторон - отверстия позволяют крепить профиль болтами, шпильками или саморезами с любой стороны, что упрощает монтаж.
• Тип крепления: болтовое - совместим с метизами M6–M8.
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C и влажности до 80%.

Совместимость и монтаж

Профиль монтажный швеллер 30х60 L2000 сталь 2.5мм ГМШ1.30.60.2000.2.5.3 легко сочетается с:

• шпильками М6–М8 для крепления к потолку;
• болтами и анкерами для фиксации к стенам и бетонным основаниям;
• стандартными кабельными лотками с соответствующими кронштейнами.

Для монтажа используйте сверло с победитовым наконечником при работе по бетону. Перфорация позволяет регулировать шаг крепления - от 100 до 200 мм. Обязательно проверьте соответствие диаметра отверстий в профиле и метизов - типовые отверстия подходят под M6.

Безопасность и стандарты

Изготовлен в соответствии с техническими условиями ТУ 3449-018-05774835-2007. Соответствует требованиям безопасности для внутренних электромонтажных работ. Не содержит опасных веществ, безопасен при обращении и эксплуатации в помещениях с постоянным пребыванием людей.

Преимущества

• Высокая точность геометрии - гарантирует равномерное распределение нагрузки.
• Трехсторонняя перфорация - ускоряет монтаж, исключает необходимость переворачивания профиля.
• Окрашенное покрытие - снижает риск коррозии, не требует дополнительной подготовки поверхности перед установкой.
• Стандартная длина 2000 мм - удобна для транспортировки и режется на месте при необходимости.
• Совместимость с широким спектром крепежа - экономит время на подбор комплектующих.

Ограничения применения

• Не рекомендуется для использования во внешней среде без защиты - окраска не предназначена для длительного воздействия осадков и УФ-лучей.
• Не подходит для конструкций с динамическими или ударными нагрузками - например, вибрационное оборудование требует усиленных решений.
• При использовании в агрессивных средах (высокая влажность, химические пары) требуется дополнительная защита - например, гальванизация или эпоксидное покрытие.
• Толщина 2,5 мм недостаточна для крупногабаритных конструкций с весом более 150 кг на один профиль - необходимо использовать несколько швеллеров или увеличенный профиль.

Примеры использования

• Крепление кабельного лотка 200x100 мм к потолку в серверной комнате через шпильки и гайки.
• Фиксация воздуховода Ø250 мм к бетонной стене в торговом центре.
• Сборка рамы для распределительного щита 600x800 мм в производственном корпусе.
• Обустройство направляющих для трубопровода холодной воды в подвале многоэтажного дома.

Практические советы

• При заказе нескольких профилей - выбирайте партию одного производства: цвет и толщина могут немного отличаться между партиями.
• Для длинных участков (более 4 м) соединяйте два швеллера с помощью муфт или наращивайте с запуском минимум 200 мм.
• Перед монтажом проверьте уровень расположения профиля - особенно важно при прокладке кабельных трасс, чтобы избежать провисания.
• Если планируете частую модификацию системы - используйте быстроразъемные крепления с гайками-барашками вместо обычных гаек.
• Артикул ГМШ1.30.60.2000.2.5.3 часто заменяют аналогами с другими номерами - всегда сверьтесь с каталогом СОЭМИ, чтобы избежать несовместимости.
