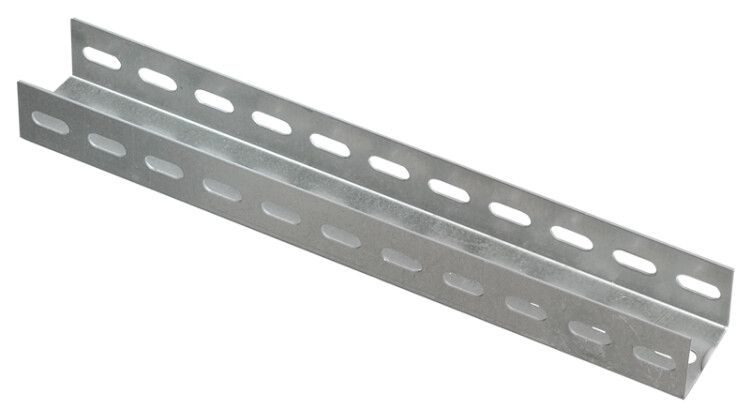

Профиль перфорированный П-образный 700-2,5 | CLM50D-PPP-070-25 IEK

Профиль перфорированный П-образный 700-2,5мм от IEK - металлический крепёжный элемент с перфорацией для сборки крепёжных систем на объектах с жесткими требованиями к надёжности и долговечности. Благодаря оцинкованному покрытию и прочной конструкции, этот профиль используется в монтаже кабельных трасс, трубопроводов и вентиляционных каналов, особенно там, где важна устойчивость к коррозии. Артикул clm50d-ppp-070-25 соответствует серийному решению IEK GROUP.

Назначение и область применения

Профиль перфорированный П-образный 700-2,5мм служит базовым элементом для создания несущих конструкций в кабеленесущих системах, системах отопления, вентиляции и кондиционирования. Подходит для фиксации труб, воздуховодов, кабельных лотков и других коммуникаций. Применяется внутри помещений с контролируемым микроклиматом - офисах, производственных цехах, ЖКХ, медицинских учреждениях. Также допускается использование в зонах с естественной вентиляцией, где нет постоянного контакта с агрессивными средами.

Технические характеристики

• Тип изделия: Перфопрофиль
• Форма профиля: U-образная (П-образная)
• Размер ширины слота: 51 мм - позволяет использовать стандартные крепёжные хомуты и кронштейны
• Толщина материала: 2,5 мм - обеспечивает достаточную жёсткость для нагрузок до 15–20 кг/м при равномерном распределении
• Материал: Сталь - высокопрочная конструкционная сталь с гарантированной механической стабильностью
• Покрытие: Оцинковано по методу Сендзимира - холодное гальваническое покрытие толщиной 14–20 мкм, обеспечивающее длительную защиту от ржавчины
• Тип перфорации: Перфорация с трёх сторон - отверстия расположены по бокам и нижней стенке, позволяют крепить профиль к потолку, стене и другим поверхностям
• Тип соединения: Болтовое - совместим с болтами М6–М8, гайками и шайбами
• Срок службы: До 20 лет - при соблюдении условий эксплуатации в закрытых помещениях
• Класс стойкости к коррозии: Класс 2 по ГОСТ Р 52868 - подходит для умеренно агрессивных сред, например, с повышенной влажностью

Совместимость и монтаж

Профиль перфорированный П-образный 700-2,5мм совместим с крепёжными элементами IEK GROUP: хомутами, кронштейнами, подвесами и крепёжными планками. Для установки используются саморезы, анкеры или болты через перфорацию. Установка возможна на бетон, кирпич, металл и деревянные поверхности. Шаг между точками крепления рекомендуется 1,2–1,5 м при равномерной нагрузке. Обязательно проверяйте посадочные отверстия - они рассчитаны под стандартные крепёжные детали с внутренним диаметром 6–8 мм.

Безопасность и стандарты

Профиль соответствует ГОСТ Р 52868 - класс стойкости к коррозии 2, что гарантирует безопасную работу в условиях повышенной влажности. Покрытие по методу Сендзимира не содержит свинца и соответствует экологическим нормам РФ. Не выделяет вредных веществ при нагреве до +80 C. Не применять в местах с постоянным воздействием открытого пламени, паров кислот или щелочей.

Преимущества

• Высокая устойчивость к коррозии благодаря оцинкованию по методу Сендзимира - в отличие от обычного горячего цинкования, покрытие более равномерное и плотное
• Удобство монтажа - перфорация с трёх сторон даёт гибкость в выборе направления крепления
• Долговечность - срок службы до 20 лет снижает затраты на замену и обслуживание
• Совместимость с широким спектром комплектующих IEK - можно собирать системы из единой серии без адаптеров
• Жёсткая конструкция - толщина 2,5 мм предотвращает деформацию даже при значительных нагрузках

Ограничения применения

• Не предназначена для наружного монтажа - несмотря на оцинкование, не выдерживает постоянного воздействия осадков, солнечного ультрафиолета и температур ниже –30 C
• Не подходит для прямого контакта с агрессивными жидкостями: кислотами, щелочами, растворителями
• Запрещено использовать в качестве несущей конструкции для оборудования массой более 20 кг на метр без дополнительных опор
• Не рекомендуется для монтажа в помещениях с уровнем влажности выше 90% без принудительной вентиляции

Примеры использования

• Крепление воздуховодов в системах вентиляции в торговых центрах
• Подвеска кабельных лотков в серверных помещениях
• Фиксация труб отопления в многоэтажных жилых домах
• Монтаж медных и пластиковых труб в системах кондиционирования
• Сборка рам для распределительных щитов в производственных корпусах

Практические советы

• При монтаже используйте болты M6/M8 с шайбами - это предотвратит продавливание перфорации
• Если требуется увеличить жёсткость, соединяйте два профиля параллельно с помощью перемычек
• Проверьте соответствие шага отверстий в профиле 700-2,5мм с размерами ваших крепёжных элементов - ширина слота 51 мм требует хомутов с внутренним расстоянием 50–52 мм
• При работе в сырых помещениях дополнительно смазывайте места соединения антикоррозийной paste (например, WD-40 Specialist Corrosion Inhibitor)
• Артикул clm50d-ppp-070-25 - это именно тот профиль, который стоит выбирать, если нужна надёжная, стандартизированная система от IEK; не путайте с аналогами с меньшей толщиной или без оцинковки
