Профильная рейка 27x12,5x2000 (CL2712P2000FS) | 1109525 OBO Bettermann

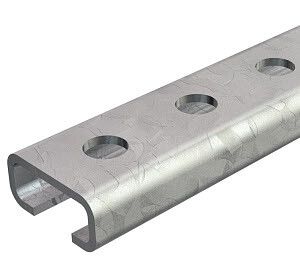

Рейка профильная 27x12,5x2000 мм от OBO BETTERMANN - это легкая, оцинкованная стальная С-образная направляющая, предназначенная для точного и надежного крепления оборудования внутри распределительных шкафов и на металлоконструкциях. Артикул CL2712P2000FS соответствует серии VBS, что гарантирует совместимость с другими элементами системы.

Назначение и область применения

Рейка профильная 27x12,5x2000 мм служит основой для фиксации аппаратуры в электротехнических шкафах: автоматических выключателях, контакторах, модульных устройствах, трансформаторах и других компонентах. Ее применяют там, где нужна жесткая, но легко настраиваемая система крепления. Подходит для сборки щитов управления, силовых и распределительных шкафов, а также для монтажа на стенках корпусов и стоек.

Технические характеристики

• Габариты: 27 мм (высота) × 12,5 мм (ширина полки) × 2000 мм (длина)
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии без дополнительной обработки
• Толщина стенки: 2 мм - обеспечивает достаточную жесткость при минимальном весе
• Форма профиля: S-профиль (C-образный) - позволяет вставлять и фиксировать крепеж с двух сторон
• Ширина слота: 12 мм - оптимальна для стандартных зажимных и рядных скоб
• Перфорация: задняя поверхность перфорирована - упрощает крепление к панелям саморезами или заклепками
• Момент инерции Iz: 0,9826 см⁴ - показатель устойчивости к изгибу при нагрузке

Совместимость и монтаж

Рейка профильная 27x12,5x2000 мм предназначена для работы с крепежом серии VBS: - рядными скобами с N-образной лапкой; - зажимными скобами с захватом по боковым граням профиля. Установка осуществляется путем прикрепления задней перфорированной стороны к вертикальным или горизонтальным поверхностям с помощью саморезов, заклепок или болтов. Крепеж вставляется в слот 12 мм и фиксируется до упора - регулировка положения возможна без демонтажа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и долговечности, предъявляемым к системам крепления в электроустановках. Оцинкованное покрытие обеспечивает соответствие нормам по защите от коррозии в условиях повышенной влажности. Продукт сертифицирован в рамках европейской системы качества OBO BETTERMANN.

Преимущества

• Легкий вес и высокая жесткость позволяют использовать рейку даже в тонкостенных шкафах
• Оцинкованное покрытие исключает необходимость антикоррозийной обработки после монтажа
• Слот 12 мм стандартизирован - совместим с широким спектром крепежа VBS
• Перфорация на тыльной стороне ускоряет установку и повышает надежность крепления к основе
• Длина 2 метра - оптимальна для большинства типовых шкафов, не требует частых стыков

Ограничения применения

• Не предназначена для наружного монтажа без защиты от атмосферных воздействий
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка имеет ограниченную химическую стойкость
• Максимальная нагрузка на один крепеж зависит от типа скобы и толщины основы - не следует нагружать рейку сверх допустимого момента инерции
• Не подходит для крепления тяжелого оборудования (>15–20 кг/метр) без усиленной поддержки

Примеры использования

• Крепление DIN-рейки и модульных устройств в распределительных шкафах
• Фиксация трансформаторов, реле и контакторов в промышленных панелях
• Монтаж кабельных каналов и проводящих шин на внутренних стенках корпусов
• Сборка рам и стоек для оборудования в цехах с высокими требованиями к чистоте и доступности обслуживания

Практические советы

• При монтаже используйте саморезы длиной не менее 8–10 мм - этого достаточно для надежного зацепа в перфорации
• Учитывайте посадочный диаметр крепежа: он должен точно подходить под слот 12 мм - слишком крупный крепеж не войдет
• Если требуется удлинение рейки, стыкуйте ее встык - не перекрывайте, чтобы не нарушать равномерность нагрузки
• Для тяжелых нагрузок комбинируйте с дополнительными поддерживающими уголками или кронштейнами
• Артикул CL2712P2000FS - единственный вариант этой конкретной модели в серии VBS; другие длины или толщины имеют другие артикулы
