Профильная рейка 41x41x600 (MSL4141P0600FS) | 1123270 OBO Bettermann

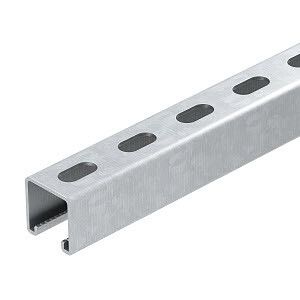

Рейка профильная 41x41x600 мм от OBO BETTERMANN - это усиленная C-образная металлическая шина с перфорацией и цинковым покрытием, предназначенная для надёжного крепления оборудования, кабельных систем и распределительных шкафов в промышленных условиях. Артикул MSL4141P0600FS соответствует серии VBS, что гарантирует совместимость с другими элементами системы.

Назначение и область применения

Рейка профильная 41x41x600 мм используется для создания жёстких монтажных оснований в электротехнических и автоматизированных системах. Подходит для фиксации распределительных щитов, кабеленесущих конструкций, кронштейнов и других компонентов. Благодаря задней перфорации и наличию зубцов, её можно использовать как для крепления через болты, так и для прямой фиксации кабелей с помощью специальных зажимных скоб.

Технические характеристики

• Габариты: 41 × 41 × 600 мм
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в помещениях с повышенной влажностью
• Толщина стенки: 2 мм - обеспечивает высокую механическую прочность
• Форма профиля: S-профиль (C-образный) - позволяет легко вставлять крепёж и фиксировать оборудование с двух сторон
• Перфорация: задняя поверхность с регулярным расположением отверстий - удобство для крепления на стены, потолки и рамы
• Ширина слота: 22 мм - идеально подходит для стандартных крепёжных элементов и зажимов
• Момент инерции: 7,556 см⁴ - указывает на устойчивость к изгибу при нагрузках
• Наличие зубьев: да - предотвращает проскальзывание крепёжных деталей при затяжке

Совместимость и монтаж

Рейка профильная 41x41x600 мм совместима с крепёжными элементами серии VBS от OBO BETTERMANN, включая болты, гайки, хомуты и зажимные скобы с U-образной ножкой. Для монтажа используйте саморезы или анкерные болты через перфорацию на тыльной стороне. Учитывайте посадочный диаметр: внутренний слот 22 мм требует соответствующего крепёжа. Крепление рекомендуется выполнять с шагом не более 800–1000 мм для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм по механической прочности и защите от коррозии. Цинковое покрытие обеспечивает долговечность в соответствии с классом защиты по ISO 9227. Применяется в системах, где требуется соответствие IEC 61439 и DIN EN 60204.

Преимущества

• Высокая несущая способность благодаря толщине 2 мм и форме C-профиля
• Цинковое покрытие продлевает срок службы даже в сырых средах
• Зубья на кромках исключают смещение крепёжных элементов
• Задняя перфорация упрощает монтаж на любые вертикальные/горизонтальные поверхности
• Совместимость с широким спектром аксессуаров серии VBS снижает время сборки

Ограничения применения

• Не предназначена для внешних установок без дополнительной защиты от атмосферных осадков
• Не подходит для крепления тяжёлых устройств свыше 50 кг без дополнительной поддержки
• Не следует использовать в агрессивных химических средах - цинк не выдерживает кислот и щелочей
• При использовании с кабельными зажимами необходимо соблюдать максимальную нагрузку на один зажим - не более 10 Н

Примеры использования

• Крепление распределительных шкафов внутри производственных помещений
• Монтаж кабеленесущих систем на стенах серверных комнат
• Фиксация проводов и кабелей с применением зажимных скоб в цехах с частыми перемещениями оборудования
• Создание несущих направляющих для светильников и панелей управления

Практические советы

• При резке рейки профильной 41x41x600 мм используйте ножницы по металлу - сохранится целостность цинкового слоя на краях
• Для увеличения жесткости при длинных участках (более 1,2 м) применяйте две параллельные рейки с соединителем
• Проверьте перед монтажом, чтобы отверстия в перфорации точно совпадали с местом крепления - это исключит деформацию
• При работе с кабельными зажимами выбирайте модели с U-образной ножкой - они плотнее фиксируются в слоте 22 мм
• Артикул MSL4141P0600FS - это часть системы VBS; все комплектующие этой серии взаимозаменяемы между собой
