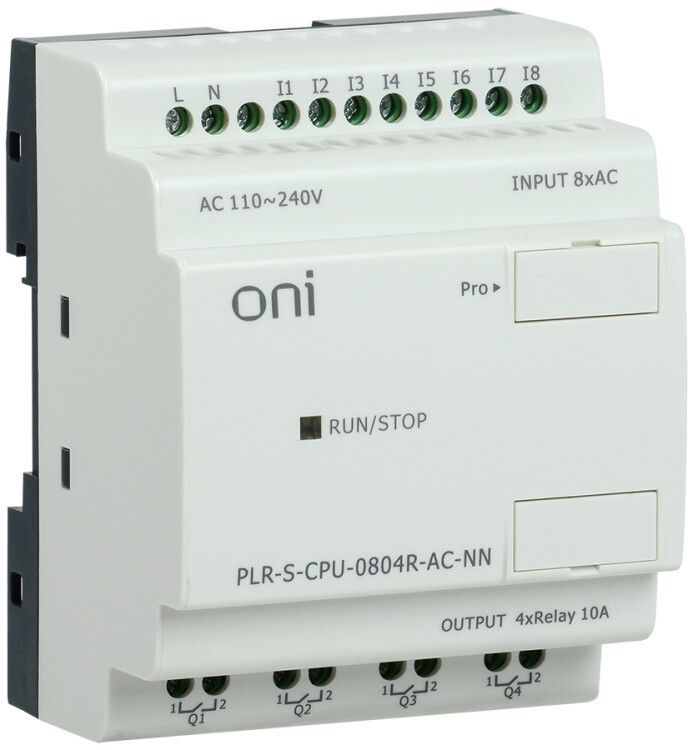

Программируемое логическое реле ONI. Не расширяемая версия. Без встроенного экрана. 8 дискретных входов, 4 релейных выхода. Напряжение питания 220В AC - PLR-S-CPU-0804R-AC-NN IEK

Реле логическое программируемое PLR-S. CPU0804(R) 220В AC без экрана от ONI - компактный контроллер для реализации простых логических алгоритмов в системах автоматизации. Устройство работает от сети 220 В переменного тока, имеет встроенные 8 цифровых входов и 4 релейных выхода, поддерживает связь по MODBUS и предназначено для установки на стену. Артикул plr-s-cpu-0804r-ac-nn подойдёт для задач, где не требуется расширение или сложная визуализация.

Назначение и область применения

PLR-S. CPU0804(R) 220В AC без экрана используется для управления технологическим оборудованием по заранее заданным логическим условиям. Подходит для задач, где достаточно 8 входов и 4 выходов - например, управление насосами, вентиляторами, светильниками, клапанами или последовательным запуском устройств на конвейерах, в системах вентиляции или малых АСУ ТП.

Технические характеристики

• Тип питания: переменный ток (AC), диапазон 110–230 В - совместим с сетями 220 В в России и странах СНГ
• Цифровые входы: 8 шт. - принимают сигналы от кнопок, датчиков, концевиков
• Релейные выходы: 4 шт. - коммутируют нагрузки до 250 В / 10 А (индуктивные и активные)
• Аналоговые входы/выходы: отсутствуют - нельзя работать с сигналами 0–10 В или 4–20 мА
• Интерфейсы: один порт RS-232 - для программирования через ПК или связи с другими устройствами
• Поддержка MODBUS RTU - позволяет интегрировать устройство в системы сбора данных и SCADA
• Объём памяти: 0,512 Кбайт - хватает для базовых алгоритмов, но не для сложных программ
• Тип монтажа: на DIN-рейку или стену - корпус рассчитан на крепление в щите или на поверхности
• Гарантия: 12 месяцев

Совместимость и монтаж

PLR-S. CPU0804(R) 220В AC без экрана - модульный контроллер, который устанавливается самостоятельно, без необходимости подключения других модулей. Расширить число входов или выходов невозможно - устройство не имеет слотов для дополнительных плат. Для подключения используйте кабели сечением до 2,5 мм2. Разъёмы для входов и выходов - винтовые, подходят для однопроволочных проводов. Подключение питания - к клеммам L/N, заземление - к соответствующей метке PE. Программирование выполняется через RS-232 с помощью ПО от ONI (например, ONI Logic Studio).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от перегрузок и коротких замыканий реализована внутри устройства. Сертифицировано для работы в условиях промышленной среды с температурой от -10C до +55C и относительной влажностью до 95 % без конденсации.

Преимущества

• Простота внедрения - готовый набор входов и выходов без лишних функций
• MODBUS позволяет легко подключить контроллер к центральной системе управления
• Стандартное питание 220 В AC - не требует внешнего блока питания
• Надёжные релейные выходы - выдерживают высокие импульсные нагрузки
• Отсутствие экрана снижает стоимость и повышает надёжность в условиях пыли и вибрации

Ограничения применения

• Нельзя использовать там, где нужны аналоговые сигналы - нет входов/выходов типа 4–20 мА или 0–10 В
• Не подходит для сложных алгоритмов - ограниченный объём памяти исключает использование больших программ
• Нет возможности расширения - нельзя добавить ещё 4 входа или 2 релейных выхода
• RS-232 требует переходника USB-RS232 для современных компьютеров без COM-порта
• Нет встроенного экрана - нельзя просматривать состояние входов/выходов без ПК или HMI

Примеры использования

• Автоматический запуск вентилятора при срабатывании трёх датчиков давления
• Управление освещением в помещении по расписанию через три кнопки и два таймера (реализуется программно)
• Логика работы двух насосов: основной и резервный - с переключением при отказе
• Контроль состояния двери в цеху: сигнал с микровыключателя передаётся в SCADA через MODBUS

Практические советы

• При проектировании учтите, что все 8 входов - дискретные; если нужен анализ уровня сигнала - выбирайте другую модель
• Для долговременной работы рекомендовано обеспечить вентиляцию вокруг корпуса - особенно при плотном расположении в щите
• При использовании релейных выходов на индуктивную нагрузку (электромагниты, катушки контакторов) желательно применять гашение помех (диоды или RC-цепочки)
• Запишите текущую версию программы перед обновлением - восстановление после сброса возможно только через загрузку из файла
• Проверьте соответствие напряжения сети - скачки выше 260 В могут вызвать сбои или выход из строя
