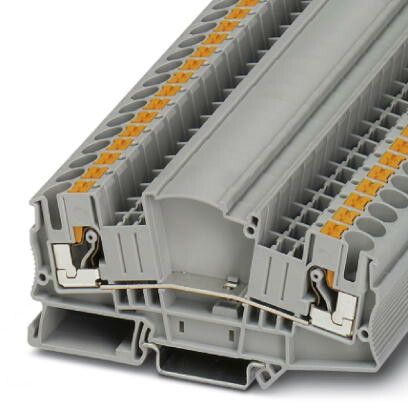

Проходные клеммы PTMED 6 | 3212183 Phoenix Contact

Клемма проходная PTMED 6 от Phoenix Contact - это надёжный элемент для соединения проводов без разрыва цепи, предназначенный для установки на DIN-рейку. Артикул 3212183 подходит для слаботочных и силовых систем, где требуется постоянный ток через клемму без перерыва.

Назначение и область применения

Клемма проходная PTMED 6 используется для передачи электрического тока между двумя точками цепи без разъединения провода. Применяется в распределительных щитах, автоматике, системах управления и измерений. Подходит для монтажа в промышленном оборудовании, станках, конвейерах и системах автоматизации.

Технические характеристики

• Тип: проходная клемма
• Номинальный ток: до 12 А (по стандарту Phoenix Contact для данной серии)
• Номинальное напряжение: до 500 В переменного тока
• Сечение провода: 0,2–4 мм2 (многожильные и одножильные)
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: полиамид PA6.6, самозатухающий материал
• Цвет корпуса: серый
• Размеры: соответствует стандартной ширине DIN-рейки 35 мм
• Зажим: винтовой с зонтом для фиксации провода

Совместимость и монтаж

Клемма PTMED 6 устанавливается на DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа достаточно защёлкнуть её в рейку, затем ослабить винт, вставить провод и затянуть до упора. Клеммы этой серии совместимы с другими компонентами серии PTMED - можно комбинировать с предохранительными, заземляющими или тестовыми модулями. Учитывайте посадочную ширину: одна клемма занимает 3,5 мм ширины на рейке.

Безопасность и стандарты

Kлемма PTMED 6 соответствует требованиям IEC 60947-7-1 и VDE 0620. Материалы корпуса имеют класс горючести UL94 V-0. Напряжение пробоя изоляции - более 2,5 кВ. Сертифицирована для работы в условиях промышленной среды с уровнем загрязнения 2.

Преимущества

• Устойчивость к механическим нагрузкам благодаря прочному корпусу из полиамида
• Надёжный контакт благодаря никелированной меди - снижает окисление и нагрев
• Легкий доступ к винту для обслуживания - не требует специальных инструментов
• Стандартный форм-фактор - легко заменяется аналогичными изделиями других производителей

Ограничения применения

• Не предназначен для частых отключений - не имеет механизма быстрого отсоединения
• Не рекомендуется для проводов сечением менее 0,2 мм2 или более 4 мм2
• Не следует использовать в средах с высокой влажностью без дополнительной защиты - IP-класс не указан, значит, нет герметизации
• Не подходит для импульсных токов выше 12 А - возможен перегрев

Примеры использования

• Передача сигнала от датчика температуры к контроллеру в цепи PLC
• Обходной участок в цепи питания насоса на конвейере
• Подключение контрольных точек для диагностики в распределительном щите
• Соединение двух секций освещения в производственном помещении

Практические советы

• Перед монтажом проверьте сечение провода - слишком толстые жилы повредят зажим, слишком тонкие - плохо фиксируются
• Не используйте клемму PTMED 6 в качестве заземления - она не рассчитана на токи утечки
• При групповой установке нескольких клемм оставляйте минимум 2 мм свободного места между ними для теплоотвода
• Для удобства обслуживания помечайте провода перед подключением - клемма не имеет маркировки внутри
• Артикул 3212183 - это базовая модель; если нужна защита от случайного отключения, выбирайте версию с фиксатором (например, PTMED 6 with lock)
