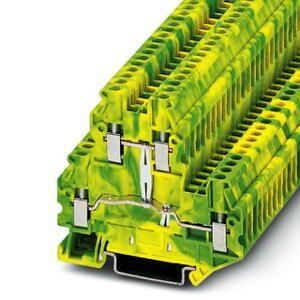

Клемма двухъярусная заземляющая UTTB 2.5-PE Phoenix Contact 3044665

Клемма двухъярусная заземляющая UTTB 2.5-PE от Phoenix Contact предназначена для надёжного соединения проводников заземления и зануления в распределительных щитах. Эта модель обеспечивает компактное и безопасное подключение до четырёх проводов на одном устройстве, что упрощает организацию заземляющих цепей.

Назначение и область применения

Клемма двухъярусная заземляющая UTTB 2.5-PE используется для создания единых точек заземления в электрических установках. Подходит для присоединения медных проводов сечением до 2,5 мм2. Применяется в распределительных щитах жилых, промышленных и коммерческих объектов - например, для подключения заземляющих шин, корпусов оборудования, металлических трубопроводов и других токопроводящих элементов.

Технические характеристики

• Тип: двухъярусная заземляющая клемма
• Максимальное сечение провода: 2,5 мм2
• Количество входов: 4 (по два на каждом ярусе)
• Выходной контакт: один общий вывод для подключения к заземляющей шине
• Материал контактов: медь, покрытие - никель
• Материал корпуса: полиамид (UL94 V-0)
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: 24 А
• Степень защиты IP20

Совместимость и монтаж

Клемма двухъярусная заземляющая UTTB 2.5-PE монтируется на DIN-рейку шириной 35 мм. Для фиксации используется защёлка, обеспечивающая быстрый и надёжный монтаж без инструментов. Каждый из четырёх входов затягивается винтом M3, который допускает использование отвертки плоской или крестовой. Общий выходной зажим рассчитан на подключение гибкого провода или перемычки сечением до 2,5 мм2. Убедитесь, что все провода зачищены на длину 8–10 мм - этого достаточно для плотного контакта.

Безопасность и стандарты

Клемма соответствует требованиям IEC 60947-7-1 и EN 60998-1. Материал корпуса имеет класс горючести UL94 V-0 - самозатухающий, не распространяет пламя. Наличие сертификатов подтверждает соответствие нормам безопасности для электроустановок в Европе и странах СНГ.

Преимущества

• Экономия места: две пары контактов на одной клемме позволяют заменить две одноярусные модели
• Удобство обслуживания: каждый вход можно проверить и отключить независимо
• Надёжный контакт благодаря никелированной меди - снижается окисление и повышается долговечность
• Чёткая маркировка: обозначение PE вынесено на корпус, исключает путаницу при монтаже

Ограничения применения

Не применяйте клемму двухъярусную заземляющую UTTB 2.5-PE для проводов большего сечения - свыше 2,5 мм2. Это вызывает перегрев и риск потери контакта. Также не используйте её в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не предполагает защиту от внешней среды. Не подходит для подключения алюминиевых проводов - материал контактов совместим только с медью.

Примеры использования

• Подключение заземляющего провода от автоматического выключателя в щите этажа
• Объединение нескольких заземляющих проводов от станков, светильников и кожухов в производственной зоне
• Создание общей точки заземления для системы уравнивания потенциалов в ванной комнате
• Запитка заземляющей шины от основного контура заземления здания

Практические советы

• Перед монтажом всегда проверяйте целостность изоляции проводов - повреждённые жилы увеличивают риск пробоя
• Используйте только медные провода с круглым сечением; многожильные провода лучше запрессовать наконечниками
• После затяжки всех винтов сделайте контрольную проверку - слегка потяните каждый провод, чтобы убедиться в надёжном контакте
• При группировке нескольких таких клемм оставляйте между ними минимум 5 мм свободного пространства для теплоотвода и доступа к винтам
• Артикул 3044665 - это оригинальная клемма Phoenix Contact; аналоги могут отличаться по размерам и нагрузкам - не заменяйте без проверки спецификаций
