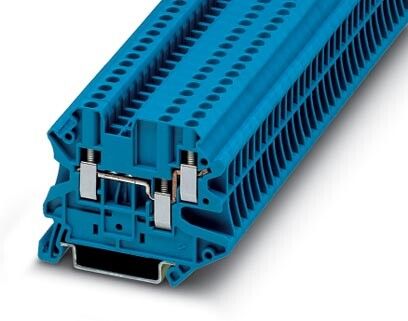

Проходные клеммы UT 2,5-TWIN BU | 3044526 Phoenix Contact

Цвет

• Серый: наиболее распространенный цвет клеммных колодок, обычно используется для обозначения нейтрального провода.
• Белый: также используется для нейтрального провода, обеспечивает лучшую видимость при работе в условиях низкой освещенности.
• Синий: обычно используется для обозначения проводов управления и сигнализации.
• Желто-зеленый: цвет заземляющего провода, который используется для обеспечения защиты от поражения электрическим током.
• Черный: обычно используется для обозначения фазного провода.
• Красный: может использоваться для фазного провода или для обозначения второго провода управления.
• Оранжевый: обычно используется для обозначения проводов сигнализации и управления.
• Зеленый: может использоваться для проводов управления, сигнализации и заземления.
• Бежевый: обеспечивает эстетическую функцию и может быть использован для обозначения любого провода.
• Желтый: может использоваться для фазного провода или для обозначения первого провода управления.

Цвет клеммных колодок является важным фактором при проведении электромонтажных работ, поскольку правильное обозначение проводов обеспечивает безопасность и эффективность работы системы. При выборе цвета следует учитывать требования стандартов и правил безопасности, а также условия эксплуатации и требования к эстетике.

Способ монтажа:

• DIN-рейка (с ?-профилем) 35 мм: Этот способ монтажа обеспечивает простоту установки, надежность и позволяет легко заменять колодки. Минусом является то, что требуется использовать специальную DIN-рейку.
• Непосредственная установка: Этот метод применяется для небольших количеств колодок и не требует использования специальных элементов. Однако, он более трудоемкий и менее надежный.
• DIN-рейка (с ?-профилем)/G-рейка (с G-профилем): Этот способ монтажа предоставляет возможность выбора между двумя типами реек для установки колодок. Он может быть более удобным, но также требует использования специальных реек.
• Втычной: Этот метод установки предоставляет быстрый и простой способ установки колодок, но может быть менее надежным.
• Винтовой (-ое): Этот метод обеспечивает надежное соединение, но может требовать больше времени на установку.
• DIN-рейка (с ?-профилем) 15 мм: Этот метод подходит для установки в небольших пространствах, но может быть менее надежным и требует специальной рейки.
• DIN-рейка/винт: Этот метод сочетает преимущества обеих систем, обеспечивая надежное соединение и простоту установки, но может быть менее экономичным.
• Специальный профиль: Этот метод может быть наиболее удобным и надежным, но может требовать специальных элементов и стоить дороже.
• Клемма КПИ: Этот метод обеспечивает надежное соединение и простоту установки, но может быть менее удобным для замены колодок.
• Клемма КВИ: Этот метод обеспечивает надежное соединение и простоту установки, но может быть менее удобным для замены колодок.

Номинальный ток In - это максимальное значение электрического тока, который может пройти через клеммную колодку без риска перегрузки и повреждения ее компонентов.

• 24 А
• 32 А
• 41 А
• 17.5 А
• 20 А
• 57 А
• 16 А
• 76 А
• 125 А
• 30 А

Значения свойства могут варьироваться в зависимости от конкретной модели клеммной колодки. Некоторые значения могут иметь плюсы и минусы, что также следует учитывать при выборе соответствующей модели.

Ширина/размер ячейки в клеммных колодках

• 5.2 мм: Ячейки данной ширины обычно используются для подключения проводов с маленьким диаметром.
• 6.2 мм: Эти ячейки могут использоваться для более крупных проводов, но могут быть не подходящими для очень тонких.
• 6 мм: Ячейки данного размера могут использоваться для большинства типов проводов, но могут быть слишком большими для очень маленьких проводов.
• 8 мм: Эти ячейки могут быть использованы для более толстых проводов, но могут быть слишком большими для некоторых маленьких проводов.
• 5 мм: Ячейки данной ширины могут использоваться для тонких проводов, но не подходят для более крупных проводов.
• 8.2 мм: Эти ячейки могут использоваться для более толстых проводов, но могут быть слишком большими для некоторых маленьких проводов.
• 10 мм: Ячейки данного размера могут использоваться для крупных проводов, но могут быть слишком большими для многих маленьких проводов.
• 12 мм: Ячейки данного размера обычно используются для очень крупных проводов.
• 4.2 мм: Ячейки данной ширины могут использоваться для тонких проводов, но не подходят для более крупных проводов.
• 3.5 мм: Эти ячейки могут использоваться для крайне маленьких проводов, но могут быть неподходящими для более крупных проводов.

Выбор подходящей ширины/размера ячейки в клеммной колодке зависит от диаметра провода, который будет использоваться, поэтому важно выбирать правильную ширину, чтобы обеспечить надежное и безопасное подключение проводов.

Поперечное сечение подключаемого тонкопроволочного провода без наконечника:

• 0.08...4 мм?: подходит для проводов с поперечным сечением от 0.08 до 4 мм?, включая плюсы и минусы
• 0.14...1.5 мм?: подходит для проводов с поперечным сечением от 0.14 до 1.5 мм?, включая плюсы и минусы
• 0.14...2.5 мм?: подходит для проводов с поперечным сечением от 0.14 до 2.5 мм?, включая плюсы и минусы
• 0.14...4 мм?: подходит для проводов с поперечным сечением от 0.14 до 4 мм?, включая плюсы и минусы
• 0.2...2.5 мм?: подходит для проводов с поперечным сечением от 0.2 до 2.5 мм?, включая плюсы и минусы
• 0.2...4 мм?: подходит для проводов с поперечным сечением от 0.2 до 4 мм?, включая плюсы и минусы
• 0.2...6 мм?: подходит для проводов с поперечным сечением от 0.2 до 6 мм?, включая плюсы и минусы
• 0.5...6 мм?: подходит для проводов с поперечным сечением от 0.5 до 6 мм?, включая плюсы и минусы
• 0.14...6 мм?: подходит для проводов с поперечным сечением от 0.14 до 6 мм?, включая плюсы и минусы

Данное свойство описывает диапазон поперечного сечения тонкопроволочного провода без наконечника, который может быть подключен к клеммной колодке. В зависимости от конкретного значения свойства, можно использовать провода с различным поперечным сечением, включая плюсы и минусы. Правильный выбор соответствующего диапазона поперечного сечения гарантирует правильную и надежную работу электрической цепи.

Поперечное сечение подключаемого однопроволочного (жесткого) провода:

• Диапазон значений: 0.08...6 мм²
• Возможные значения: 0.08...2.5 мм², 0.14...1.5 мм², 0.14...4 мм², 0.14...6 мм², 0.2...4 мм², 0.2...6 мм², 0.5...6 мм², 0.200...4.000 мм², 2.5 мм²
• При наличии плюсов и минусов в значениях, они указываются в описании диапазона (например, 0.2...4 мм² означает, что провод с сечением от 0.2 мм² до 4 мм² может быть подключен).

Высота (на минимально возможной высоте установки)

Это свойство относится к клеммным колодкам и определяет высоту колодки при ее установке на минимально возможной высоте. Значения данного свойства варьируются от 36.5 мм до 62 мм. Ниже приведены конкретные значения:

• 36.5 мм
• 43 мм
• 45 мм
• 47 мм
• 47.5 мм
• 48 мм
• 48.5 мм
• 49 мм
• 52 мм
• 62 мм

Значения могут иметь небольшие плюсы или минусы, которые не указаны в списке, но они не существенно влияют на общую высоту колодки.

Материал изоляции корпуса

• Термопласт: это высокотехнологичный материал, обеспечивающий высокую термическую стабильность, прочность и устойчивость к химическим воздействиям. Он широко используется в клеммных колодках для электрических соединений, где требуется высокая надежность и долговечность.
• Полиамид (PA): это прочный и устойчивый к коррозии материал, который хорошо подходит для использования в клеммных колодках. Недостатком является его низкая термическая стабильность.
• Полипропилен (PP): это легкий и прочный материал, который обладает высокой термической стабильностью и устойчивостью к химическим воздействиям. Он широко используется в клеммных колодках для электрических соединений, где требуется высокая надежность и долговечность.
• Полиэтилен: это легкий и прочный материал, который обладает высокой термической стабильностью и устойчивостью к химическим воздействиям. Недостатком является его низкая устойчивость к ультрафиолетовому излучению.
• Поликарбонат (PC): это прочный и устойчивый к коррозии материал, который обладает высокой термической стабильностью и устойчивостью к ультрафиолетовому излучению. Недостатком является его высокая стоимость.
• Карболит: это прочный и устойчивый к химическим воздействиям материал, который обладает высокой термической стабильностью. Он широко используется в клеммных колодках для электрических соединений.
• Полистирол: это легкий и прочный материал, который обладает хорошей термической стабильностью. Недостатком является его низкая устойчивость к химическим воздействиям.
• Керамика: это прочный и устойчивый корпусный материал, который обладает высокой термической стабильностью и химической инертностью. Он широко используется в клеммных колодках для электрических соединений, где требуется высокая надежность и долговечность. Недостатком является его высокая стоимость и хрупкость, что требует бережного обращения при монтаже и эксплуатации.
• Фибергласс (стеклопластик): это легкий и прочный материал, который обладает высокой термической стабильностью и устойчивостью к коррозии. Он широко используется в клеммных колодках для электрических соединений, где требуется высокая надежность и долговечность. Недостатком является его низкая устойчивость к ультрафиолетовому излучению.
• Дюропласт: это прочный и устойчивый к химическим воздействиям материал, который обладает высокой термической стабильностью. Он широко используется в клеммных колодках для электрических соединений, где требуется высокая надежность и долговечность. Недостатком является его высокая стоимость.

Выбор материала изоляции корпуса зависит от конкретных условий эксплуатации клеммной колодки. Например, для работы в агрессивных средах требуется материал, устойчивый к коррозии, а для высокотемпературных условий - материал с высокой термической стабильностью. При выборе клеммных колодок необходимо учитывать все эти параметры и выбирать соответствующий материал изоляции корпуса.

Тип электрического соединения 1:

• Винтовое соединение: соединение, осуществляемое с помощью винта, позволяет быстро и надежно закрепить провод в клеммной колодке.
• Соединение с пружинным зажимом: соединение, осуществляемое с помощью пружины, позволяет быстро и легко закрепить провод в клеммной колодке. Минусом является возможность потери контакта в случае длительного использования или при дополнительных воздействиях на провод.
• Штепсельный зажим (конусный): соединение, осуществляемое с помощью штепселя, позволяет быстро и легко подключить провод в клеммной колодке. Минусом является возможность потери контакта в случае длительного использования или при дополнительных воздействиях на провод.
• Болтовое соединение: соединение, осуществляемое с помощью болта, позволяет надежно закрепить провод в клеммной колодке, однако требует больше времени на монтаж.
• Разъемное (штепсельное) соединение: соединение, осуществляемое с помощью разъема, позволяет быстро и легко подключать и отключать провод от клеммной колодки.
• Соединение путем прокалывания изоляции: соединение, осуществляемое путем прокалывания изоляции провода, позволяет быстро и легко подключить провод в клеммной колодке, однако может повредить изоляцию провода и привести к короткому замыканию.
• Припаянный флажковый соединитель: соединение, осуществляемое с помощью припаянного флажка, позволяет надежно закрепить провод в клеммной колодке, однако требует определенных навыков при монтаже и демонтаже.
• Плоский штекерный разъем: соединение, осуществляемое с помощью плоского разъема, позволяет быстро и легко подключать и отключать провод от клеммной колодки.
• Клеммное присоединение: соединение, осуществляемое с помощью специальной клеммы, позволяет надежно закрепить провод в клеммной колодке и обеспечить хороший контакт.
• Соединение путем прорезания изоляции: соединение, осуществляемое путем прорезания изоляции провода, позволяет быстро и легко подключить провод в клеммной колодке, однако может повредить изоляцию провода и привести к короткому замыканию.

Выбор типа электрического соединения 1 зависит от требований к качеству контакта, скорости монтажа, требований по безопасности и других факторов.

Тип электрического соединения 2:

• Винтовое соединение - соединение, осуществляемое с помощью винта, который зажимает провод в специальной пазовой головке.
• Соединение с пружинным зажимом - соединение, осуществляемое с помощью пружинного механизма, который зажимает провод.
• Штепсельный зажим (конусный) - соединение, осуществляемое путем вставки штепселя в соответствующий конусный разъем.
• Болтовое соединение - соединение, осуществляемое с помощью болта, который зажимает провод между двумя плоскими головками.
• Разъемное (штепсельное) соединение - соединение, осуществляемое путем вставки штепселя в соответствующий разъем.
• Соединение путем прокалывания изоляции - соединение, осуществляемое путем прокалывания изоляции провода и зажимом его провода.
• Припаянный флажковый соединитель - соединение, осуществляемое путем припаивания провода к флажковому контакту.
• Плоский штекерный разъем - соединение, осуществляемое путем вставки плоского штекера в соответствующий разъем.
• Клеммное присоединение - соединение, осуществляемое с помощью клемм, представляющих собой специальные зажимы для фиксации провода.
• Соединение путем прорезания изоляции - соединение, осуществляемое путем прорезания изоляции провода и зажимом его провода.

Каждый из этих типов соединения имеет свои особенности, плюсы и минусы, которые могут влиять на выбор конкретного типа для конкретной задачи. Например, винтовое соединение считается достаточно надежным, но может занимать много места и требовать дополнительных инструментов для зажима провода, в то время как пружинный зажим может зажимать провод быстро и просто, но может не обеспечивать достаточной надежности соединения на длительный срок.

Поперечное сечение подключаемого многопроволочного (гибкого) провода:

• 0.2...1.5 мм²: соединение с проводами маленького диаметра
• 0.14...1.5 мм²: возможность подключения проводов с более тонкими жилами
• 2.5 мм²: применение в случаях с большими токовыми нагрузками
• 0.2...2.5 мм²: возможность соединения проводов различных сечений
• 0.5...4 мм²: широкий диапазон применения для различных целей
• 4 мм²: использование в приложениях с высокими токовыми нагрузками
• 0.5...2.5 мм²: подключение проводов среднего размера
• 0.25...2.5 мм²: возможность подключения проводов с более тонкими жилами
• 0.5...6 мм²: подключение проводов большего диаметра и с большой токовой нагрузкой
• 6 мм²: использование в приложениях с очень высокими токовыми нагрузками

Поперечное сечение подключаемого многопроволочного (гибкого) провода является важным параметром при выборе клеммной колодки для определенного приложения. Диапазон значений этого свойства определяет максимально возможное сечение провода, которое может быть подключено к клеммной колодке. Наличие разных вариантов значений свойства позволяет подобрать нужную клеммную колодку для подключения проводов различных размеров и токовых нагрузок.

Поперечное сечение подключаемого тонкопроволочного провода с наконечником

• Диапазон значений: 0.14...2.5 мм², 0.14...4 мм², 0.25...4 мм², 0.14...1.5 мм², 0.25...2.5 мм², 0.2...2.5 мм², 4 мм², 0.5...2.5 мм², 0.5...6 мм², 0.5...10 мм².
• Свойство определяет диапазон поперечного сечения тонкопроволочного провода, который может быть подключен к клеммной колодке с наконечником. В зависимости от значения свойства, подключаемый провод может иметь диаметр от 0.4 мм до 3.2 мм.
• Некоторые значения свойства включают в себя диапазоны значений, такие как 0.14...2.5 мм², что означает, что подключаемый провод может иметь любое значение поперечного сечения в пределах этого диапазона.
• Значения со знаком "минус" указывают на то, что подключаемый провод может иметь поперечное сечение меньше указанного значения. Например, значение 0.5...2.5 мм² означает, что подключаемый провод может иметь поперечное сечение от 0.5 мм² до 2.5 мм², включая значение 0.5 мм².

Количество уровней – свойство клеммных колодок, которое указывает на количество раздельных уровней, на которые можно распределить провода. Данное свойство может иметь значения:

• 1: колодка имеет только один уровень, что делает ее подходящей для простых систем с небольшим количеством проводов;
• 2: колодка обладает двумя уровнями, что позволяет удобно и компактно организовать провода средней сложности;
• 3: колодка имеет три уровня, что позволяет эффективно распределить провода средней и высокой сложности;
• 4: колодка обладает четырьмя уровнями, что делает ее наиболее универсальной для использования в системах с высокой плотностью проводов и сложной схемотехникой.

Выбор колодки с нужным количеством уровней зависит от конкретных требований и условий эксплуатации.

Класс воспламеняемости изоляционного материала согласно UL94

UL94 - это стандарт, определяющий способность материала к горению и возгоранию в условиях, приближенных к реальным. Класс воспламеняемости изоляционного материала указывает на его устойчивость к возгоранию и способность гасить огонь.

• V0: материал самозатухающий. После снятия источника пламени огонь гаснет в течение 10 секунд.
• V1: материал самозатухающий. После снятия источника пламени огонь гаснет в течение 30 секунд.
• V2: материал самозатухающий. После снятия источника пламени огонь гаснет в течение 30 секунд. Необходимо, чтобы огонь не продолжался более 30 секунд после удаления источника пламени.
• HB: материал несамозатухающий. Огонь не должен распространяться более чем на 20 мм за краем образца в течение 30 секунд после снятия источника пламени.
• 5 В: материал не поддерживает горение.

Учитывая, что данное свойство относится к клеммным колодкам, необходимо убедиться, что используемый изоляционный материал соответствует требованиям стандарта UL94 для обеспечения безопасности и надежности работы электрических устройств.
