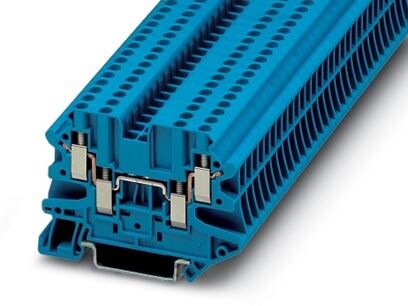

Проходные клеммы UT 2,5-QUATTRO BU | 3044555 Phoenix Contact

Проходная клемма UT 2,5-QUATTRO BU от Phoenix Contact — надёжное решение для последовательного соединения проводников в распределительных щитах на DIN-рейке. Артикул 3044555 обеспечивает устойчивый контакт при высоких нагрузках и работает в экстремальных условиях, включая взрывоопасные зоны.

Назначение и область применения

Проходная клемма UT 2,5-QUATTRO BU предназначена для создания непрерывной электрической цепи между несколькими проводниками. Подходит для монтажа в силовых и слаботочных цепях: автоматика, системы управления, промышленные панели, освещение, конвейеры и оборудование с частыми вибрациями. Благодаря возможности установки замыкающей пластины, позволяет легко формировать шины из нескольких клемм.

Технические характеристики

• Номинальный ток: 24 А — выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 500 В — безопасно используется в сетях до 500 В переменного тока
• Сечение провода: 0,14–4 мм² — совместима с одножильными и многожильными проводами одинакового диапазона
• Шаг подключения: 5,2 мм — компактное расположение контактов, экономит место на рейке
• Тип соединения: винтовой — надёжный зажим с контролируемым моментом затяжки
• Количество клемм: 4 на одном уровне — позволяет развести четыре провода в одной точке
• Рабочая температура: от –60 °C — сохраняет целостность даже в холодных средах (например, на открытых площадках или в морозильных камерах)
• Материал корпуса: термопласт — устойчив к механическим повреждениям и химическим воздействиям
• Высота монтажа: 46,9 мм — учтите этот размер при планировании плотности сборки
• Цвет: синий — стандартизированная цветовая маркировка для быстрой идентификации
• Исполнение Ex e: да — сертифицирована для работы во взрывоопасных зонах класса II

Совместимость и монтаж

UT 2,5-QUATTRO BU монтируется на стандартную DIN-рейку 35 мм. Установка занимает несколько секунд: защёлкивается фиксатором, затем закручиваются винты. Для увеличения пропускной способности можно использовать замыкающие пластины (прилагаются отдельно) — они позволяют соединить несколько клемм в единую шину. Каждый винт затягивается отверткой с плоским жалом. Не используйте инструменты с большим крутящим моментом — риск пережать провод или повредить резьбу.

Безопасность и стандарты

Проходная клемма UT 2,5-QUATTRO BU соответствует требованиям IEC 60947-7-1 и имеет взрывозащитное исполнение Ex e (увеличение безопасности в зонах с потенциально взрывоопасной атмосферой). Материал корпуса не поддерживает горение и самозатухает. Наличие сертификации Ex e делает её подходящей для нефтегазовой, химической и пищевой промышленности.

Преимущества

• Универсальность: один тип клеммы подходит и для жестких, и для гибких проводов
• Компактность: 4 контакта на 5,2 мм шага — меньше места на рейке против аналогичных решений
• Стабильность контакта: винтовой зажим с оптимальным усилием снижает риск окисления и нагрева
• Гибкость сборки: возможность комбинирования через замыкающие пластины ускоряет монтаж шин
• Экстремальная устойчивость: работа при –60 °C открывает применение в арктических и холодильных системах

Ограничения применения

• Не предназначен для многократного подключения/отключения — винтовые клеммы рассчитаны на постоянные соединения
• Запрещено использование в средах с агрессивными парогазовыми веществами без защиты корпуса
• Максимальное сечение 4 мм² — нельзя подключать более толстые провода, даже если они кажутся “вплотную”
• Не является изолирующим элементом — не применяется для разрыва цепи или коммутации под нагрузкой

Примеры использования

• Подключение датчиков температуры на конвейере — все сигналы собираются в одну точку перед входом в ПЛК
• Распределение питания 24 В DC между несколькими приводами в автоматизированном цехе
• Объединение нулевых проводов в распределительном щите на холодильной установке в морозильном складе
• Создание шины заземления в нефтебазе — благодаря исполнению Ex e допущена к использованию в зоне 1

Практические советы

• Перед монтажом проверьте сечение провода — слишком тонкий провод может выпасть, слишком толстый — повредить контакт
• Используйте отвертку с регулируемым моментом или просто затягивайте до упора без лишнего усилия
• Если нужна длинная шина — начинайте сборку с крайних клемм, чтобы избежать перекоса
• Замыкающая пластина должна плотно сесть на контакты; если есть люфт — проверьте правильность установки
• Для обслуживания — отключите питание, так как клемма не имеет функции отключения под нагрузкой
