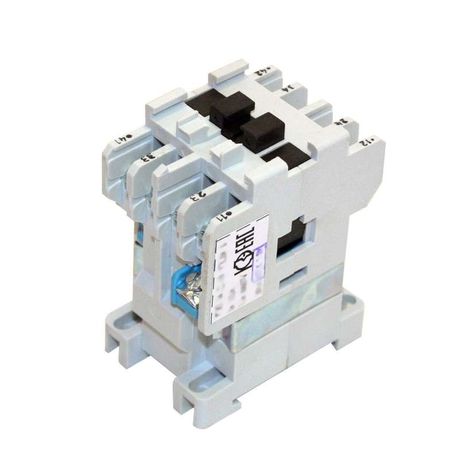

Реле электромагнитное промежуточное РЭП34-22-10 УХЛ4 Б 380В Кашин 010000220ВБ380000000 КашинЗЭА кл.Б

Реле электромагнитное промежуточное РЭП34-22-10 УХЛ4 380В от КЗЭА предназначено для коммутации слаботочных управляющих сигналов в силовых цепях переменного тока. Это надёжный компонент для автоматизации оборудования на промышленных объектах, особенно там, где требуется распределение сигнала между несколькими нагрузками.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-22-10 УХЛ4 380В используется как промежуточное устройство между контроллером (например, ПЛК) и мощными потребителями - двигателями, нагревателями, светильниками. Его задача - усиливать или разделять управляющий сигнал, чтобы избежать перегрузки выходов автоматики. Подходит для систем управления станками, конвейерами, вентиляцией, освещением и другим оборудованием в условиях промышленной автоматизации.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Коммутируемый ток контактов: до 10 А
• Количество контактов: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ)
• Тип присоединения: винтовые зажимы для проводов
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запылённость

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-22-10 УХЛ4 380В совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для подключения используйте провода сечением до 2,5 мм2 - они должны плотно фиксироваться в винтовых зажимах без повреждения жил. Обязательно проверьте соответствие напряжения сети 380 В - применение при других значениях (например, 220 В) приведёт к отказу срабатывания катушки. Монтаж выполняйте после отключения питания; затяжка клемм должна быть достаточной, но без усилия, способного деформировать корпус.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для работы в условиях УХЛ4. Конструкция обеспечивает электроизоляцию между управляемой цепью и контактами, что снижает риск пробоя. Наличие защиты IP20 предполагает использование внутри щитов - внешняя среда не оказывает воздействия на механизм.

Преимущества

• Четыре контакта позволяют одновременно управлять двумя нагрузками и их обратным состоянием - экономит место в шкафу
• Высокая механическая прочность корпуса и надёжная фиксация на рейке снижают риск случайного выпадения
• Устойчивость к колебаниям температуры и влажности делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках
• Простая диагностика: состояние контактов легко определить визуально при отключении питания

Ограничения применения

• Не предназначен для постоянной коммутации токов выше 10 А - возможен сваривание контактов и выход из строя
• Не рассчитан на работу с постоянным током (DC): применение на 380 В DC вызовет быстрый износ катушки
• Не следует использовать вне закрытых щитов - отсутствует защита от брызг воды, масла и механических повреждений
• Максимальная частота включения - около 1200 операций в час; при более высоких нагрузках рекомендован переход на электронные реле

Примеры использования

• Управление трёхфазным двигателем через ПЛК: один НО контакт включает стартер, второй НЗ - отключает аварийную сигнализацию
• Автоматизация системы освещения: два НО контакта включают группы светильников, два НЗ - обеспечивают контроль состояния
• Расширение выходов контроллера: когда ПЛК имеет мало дискретных выходов, РЭП34-22-10 позволяет задействовать одну команду для нескольких цепей

Практические советы

• Выбирая аналогичное реле, обращайте внимание на тип контактов - наличие двух НО и двух НЗ даёт гибкость в проектировании схем
• Проверяйте напряжение перед установкой: даже небольшое отклонение ниже 380 В может не обеспечить полноценное срабатывание
• При многократном использовании в режиме частых включений - регулярно осматривайте контакты на следы подгорания
• Для удобства обслуживания используйте маркировочные этикетки на клеммах - особенно важно при работе с четырьмя контактами
• Артикул РЭП34-22-10 УХЛ4 380В от КЗЭА часто встречается в каталогах промышленных поставщиков - он взаимозаменяем с другими изделиями этой серии при соблюдении всех параметров
