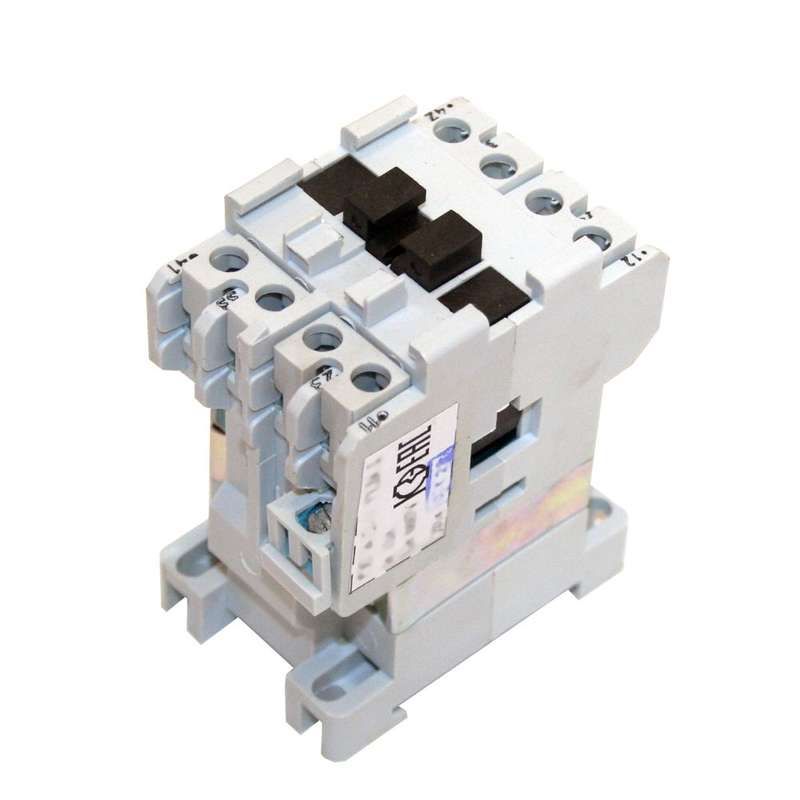

Реле электромагнитное промежуточное РЭП34-22-11 УХЛ4 Б 380В Кашин 010010220ВБ380000000 КашинЗЭА

Реле электромагнитное промежуточное УХЛ4 380В от КЗЭА г.Кашин - устройство для управления цепями малой мощности через силовые контуры. Артикул рэп34-22-11 подходит для автоматизации систем на базе DIN-рейки, где требуется надёжная коммутация при переменном токе 380 В.

Назначение и область применения

Реле электромагнитное промежуточное УХЛ4 380В используется для передачи сигнала между управляющими и исполнительными цепями. Его применяют там, где необходимо изолировать слабые сигналы контроллеров от высоких нагрузок - например, в пультах управления, щитах автоматики, системах безопасности. Подходит для работы в промышленной среде: на станках, конвейерах, насосных станциях, вентиляционных установках.

Технические характеристики

• Номинальное напряжение питания: 380 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип присоединения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Реле электромагнитное промежуточное УХЛ4 380В совместимо со всеми стандартными DIN-рейками по ГОСТ Р МЭК 60715. Для монтажа достаточно защёлкнуть корпус на рейку и затянуть винты на входных/выходных клеммах. Напряжение катушки 380 В требует подключения именно к трёхфазной сети - не используйте фаза-нуль. Обязательно проверьте соответствие сечения провода: рекомендовано 0,5–2,5 мм2 для винтовых зажимов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и МЭК 60947-5-1. Конструкция обеспечивает электрическую изоляцию между катушкой и контактами, что снижает риск пробоя. Применение в условиях УХЛ4 гарантирует работу в помещениях с агрессивной средой, включая сырые цеха и холодные склады.

Преимущества

• Четыре контакта (2НО+2НЗ) позволяют реализовать сложную логику управления без дополнительных модулей
• Устойчивость к колебаниям напряжения +-10% от 380 В
• Механическая прочность корпуса и надёжные винтовые зажимы минимизируют нагрев и окисление контактов
• Высокий ресурс переключений - до 1 млн операций при номинальной нагрузке

Ограничения применения

• Не предназначено для постоянного тока (DC) - использование на DC приведёт к свариванию контактов
• Нельзя применять в средах с взрывоопасными газами или пылью - не имеет взрывозащиты
• При частых включениях (>120 раз/час) возможен перегрев катушки; для таких режимов нужен тепловой контроль
• Не подходит для защиты от перегрузок - это не тепловое реле, а лишь промежуточный коммутатор

Примеры использования

• Управление пускателями двигателя через PLC: сигнал 24 В от контроллера активирует реле, которое замыкает 380 В на пускатель
• Автоматическая блокировка: один контакт реле размыкает цепь аварийной остановки, второй - включает световое оповещение
• Резервирование: два НЗ контакта используются для параллельного подключения двух источников питания

Практические советы

• При подключении к 380 В обязательно используйте предохранители на 10 А в каждой фазе - реле не защищает от КЗ
• Проверяйте плотность затяжки винтов: недостаточное усилие вызывает нагрев, избыточное - повреждает клемму
• Для длительной работы в условиях влажности периодически осматривайте контакты на наличие окисления
• Артикул рэп34-22-11 от КЗЭА г.Кашин легко заменить аналогичным изделием с такими же контактами и напряжением катушки - главное, чтобы было DIN-крепление и U=380 В AC
