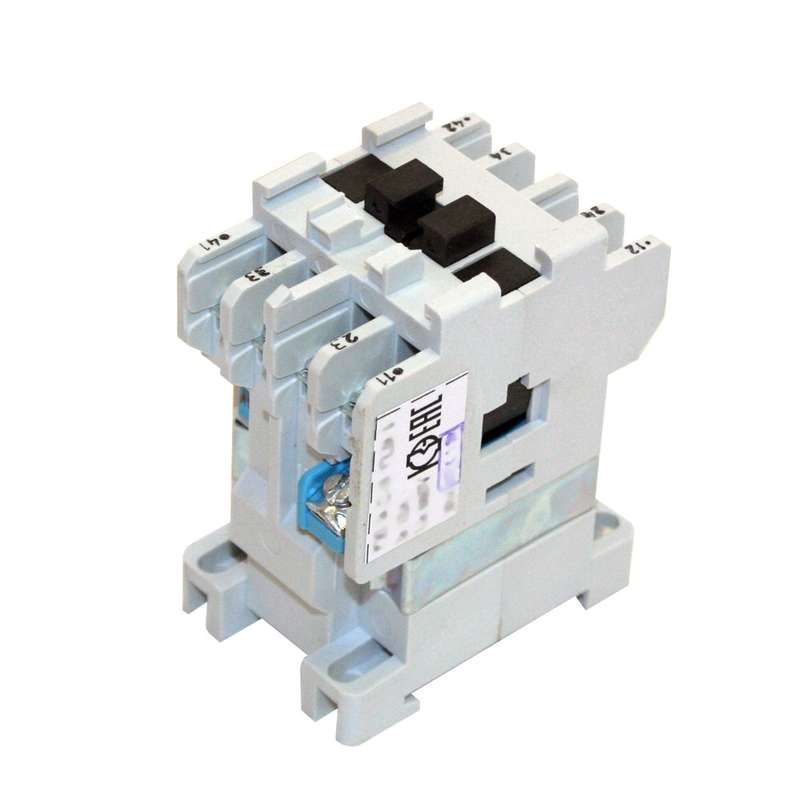

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 Б 380В Кашин 010000310ВБ380000000 КашинЗЭА

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 380В от КашинЗЭА предназначено для коммутации цепей управления в системах автоматизации. Это надёжный компонент, который используется там, где требуется передача сигнала между слаботочными и силовыми контурами.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 380В служит для переключения электрических сигналов в цепях управления. Его применяют для усиления управляющего сигнала, изоляции контрольной цепи от нагрузки и распределения команд на несколько исполнительных устройств. Подходит для установки в щитах управления станков, конвейеров, насосных станций и других промышленных систем.

Технические характеристики

• Напряжение катушки: 380 В переменного тока
• Количество контактов: 3 нормально разомкнутых (НО) + 1 нормально замкнутый (НЗ)
• Максимальный коммутируемый ток: 5 А
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Установка: на DIN-рейку шириной 35 мм
• Габариты: соответствуют стандартным габаритам промежуточных реле серии РЭП34

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 380В совместимо со всеми стандартными DIN-рейками, используемыми в промышленных шкафах. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые зажимы. Максимальное сечение жилы - 2,5 мм2. Перед подключением проверьте соответствие напряжения катушки (380 В) источнику питания - неверное напряжение вызовет отказ или повреждение устройства.

Безопасность и стандарты

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 380В соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для работы в условиях умеренного и холодного климата. Применяется в соответствии с правилами электроустановок (ПУЭ). Наличие сертификата соответствия подтверждает безопасность эксплуатации в промышленных сетях.

Преимущества

• Высокая механическая долговечность - рассчитано на более чем 1 млн операций
• Устойчивость к колебаниям напряжения +-10%
• Чёткий и быстрый переход контактов без “дрожания”
• Простая диагностика состояния - визуальный индикатор положения контакта отсутствует, но работоспособность легко проверить тестером

Ограничения применения

• Не предназначен для коммутации высоких импульсных нагрузок (например, светодиодных драйверов или частотников)
• Не рекомендуется использовать в средах с постоянными вибрациями выше 1g без дополнительной демпферной фиксации
• Не имеет защиты от перегрузки - необходимо применять внешние предохранители или тепловые реле
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Переключение режимов работы станка по сигналу от PLC
• Подача питания на группу светильников после активации датчика движения
• Изоляция контроллера от мощных нагревательных элементов
• Расширение числа выходов в системе управления лифтом или конвейером

Практические советы

• При использовании в цепях с индуктивной нагрузкой (катушки, двигатели) обязательно подключите дугогасящий диод или RC-цепь параллельно контактам - продлит срок службы реле.
• Проверяйте плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев и окисление.
• Если вы заменяете аналогичное реле - убедитесь, что новый экземпляр РЭП34-31-10 УХЛ4 380В имеет те же типы контактов (3НО+1НЗ) и напряжение катушки.
• Храните реле в сухом месте - даже при UHL4-исполнении длительное воздействие влаги снижает надёжность контактов.
