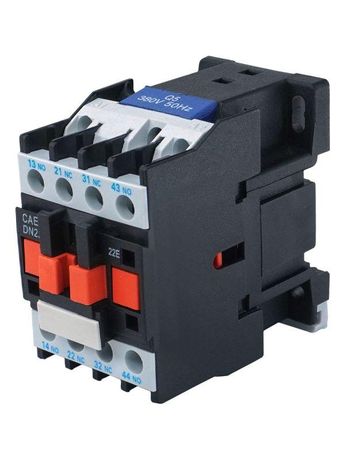

Реле промежуточное CAE22Q5 2НО+2НЗ 380В/50Гц Электротехник ET014398

Реле промежуточное 2НО+2НЗ 380В/50Гц от Электротехник (арт. et014398) используется для управления цепями низкого тока через силовые нагрузки, обеспечивая гальваническую развязку между управляющим сигналом и исполнительным оборудованием.

Назначение и область применения

Реле промежуточное 2НО+2НЗ 380В/50Гц служит для переключения нескольких цепей на основе одного входного сигнала. Подходит для автоматизации систем управления, где требуется распределить команду от контроллера (например, ПЛК) на несколько потребителей одновременно. Часто применяется в панелях управления станков, конвейеров, систем освещения и вентиляции.

Технические характеристики

• Количество контактов: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ)
• Напряжение катушки: 380 В переменного тока
• Частота: 50 Гц
• Контакты рассчитаны на коммутацию токов в пределах стандартной нагрузки для промежуточных реле (без указания точных значений - см. рекомендации по применению)

Совместимость и монтаж

Реле промежуточное 2НО+2НЗ 380В/50Гц монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения катушки и контактов доступны сверху - удобны для быстрого подключения проводов сечением до 2,5 мм2. Для работы необходимо подать напряжение 380 В / 50 Гц на катушку - реле активируется при наличии этого сигнала. Убедитесь, что источник питания соответствует указанному напряжению - использование другого значения может повредить устройство.

Безопасность и стандарты

Изделие соответствует общепринятым требованиям к промышленным реле, однако конкретные сертификаты (IEC, GOST) в предоставленных данных не указаны. Применяйте в соответствии с правилами электроустановок и нормами безопасности для оборудования класса IP20.

Преимущества

• Четыре контактные группы позволяют управлять несколькими цепями одним сигналом - снижает количество используемых реле
• Сочетание НО и НЗ контактов даёт гибкость в проектировании логических схем (например, переключение режимов или аварийная остановка)
• Устойчивая конструкция для условий промышленной среды - надёжно работает при колебаниях температур и вибрациях

Ограничения применения

• Не предназначено для постоянной коммутации высоких токов - не заменяет силовое реле или контактор
• Работает только при напряжении 380 В / 50 Гц - несовместимо с сетью 220 В, постоянным током или частотой 60 Гц
• Не имеет защиты от внешних воздействий (IP20) - требует установки внутри щита или корпуса

Примеры использования

• Подключение к выходу ПЛК: один сигнал запускает двигатель, включает световой индикатор и отключает зуммер
• Аварийный останов: при срабатывании датчика - размыкаются НЗ-контакты (остановка машины) и замыкаются НО-контакты (включение сигнализации)
• Переключение режимов работы: управление двумя различными цепями в зависимости от состояния системы

Практические советы

• Проверьте соответствие напряжения сети 380 В перед подключением - неверное питание вызывает отказ катушки
• При использовании в цепях с индуктивной нагрузкой (катушки, двигатели) рекомендуется установить дугогасящие элементы (диоды, RC-цепочки) для продления срока службы контактов
• Монтаж на DIN-рейку выполняйте плотно - слабый фиксатор может привести к нагреву и потере контакта
• Для обслуживания отключите питание - даже при выключенном сигнале возможен остаточный заряд в цепях
