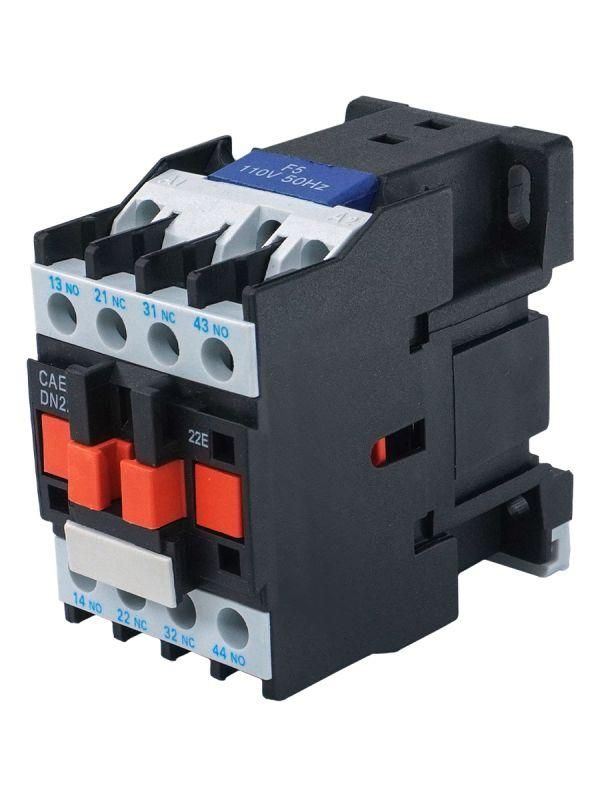

Реле промежуточное CAE22F5 2НО+2НЗ 110В/50Гц Электротехник ET014396

Реле промежуточное 2 нормально открытых + 2 нормально закрытых контакта 110В/50Гц от бренда Электротехник (артикул et014396) используется для управления цепями низкой мощности в системах автоматизации, обеспечивая гальваническую развязку между управляющим сигналом и нагрузкой.

Назначение и область применения

Реле промежуточное 2 нормально открытых + 2 нормально закрытых контакта 110В/50Гц служит для переключения нескольких цепей на основе одного управляющего сигнала. Подходит для использования в пультах управления, распределительных щитах, системах автоматического контроля и оборудования с необходимостью коммутации одновременно двух типов контактов - замыкающих и размыкающих. Часто применяется в промышленной автоматике, где требуется изолировать слабые управляющие цепи от силовых нагрузок.

Технические характеристики

• Напряжение катушки: 110 В переменного тока
• Частота: 50 Гц
• Количество контактов: 4 (2 нормально открытых + 2 нормально закрытых)
• Тип контактов: механические, с разрывом цепи
• Конструкция: монтаж на DIN-рейку

Совместимость и монтаж

Реле промежуточное 2 нормально открытых + 2 нормально закрытых контакта 110В/50Гц (электротехник et014396) устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения катушки и контактов доступны с лицевой стороны, что упрощает подключение и диагностику. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что напряжение питания соответствует 110 В +-10%, чтобы избежать перегрева или отказа катушки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Нет указаний на сертификацию по конкретным стандартам (например, IEC 61810), поэтому применение в критически важных системах требует дополнительной проверки совместимости с местными регламентами.

Преимущества

• Удобная комбинация 2+2 контакта позволяет заменить два отдельных реле, экономя место в щите
• Механическая надёжность - контакты рассчитаны на многократные срабатывания
• Стандартный форм-фактор для монтажа на DIN-рейку - совместим со всеми типичными шкафами управления
• Низкий уровень помех при переключении благодаря классической электромагнитной конструкции

Ограничения применения

• Не предназначено для работы с постоянным током - использование на 110 В постоянного тока вызывает повреждение катушки
• Не рекомендуется для высокочастотных переключений (более 10–15 раз в минуту) - возможен быстрый износ контактов
• Отсутствие защиты от внешних воздействий (не имеет IP-защиты); не допускается установка во влажных, запылённых или взрывоопасных зонах без дополнительного корпуса
• Нет индикации состояния - невозможно визуально определить, включено ли реле

Примеры использования

• Управление световой сигнализацией и звуковым оповещением через один входной сигнал
• Переключение режимов работы станка: включение двигателя и открытие клапана одновременно
• Формирование логических цепей в панелях управления с использованием нормально замкнутых и разомкнутых контактов
• Резервирование цепей: один контакт управляет основной нагрузкой, второй - резервной

Практические советы

• При проектировании схемы учтите, что 2 нормально открытых контакта активируются при включении катушки, а 2 нормально закрытых - отключаются. Это важно для правильной логики управления
• Подключайте катушку строго к сети 110 В / 50 Гц - подача 220 В приведёт к немедленному выходу из строя
• Для увеличения срока службы избегайте частых включений под нагрузкой выше 5 А; при работе с индуктивными нагрузками (катушки, двигатели) рекомендуется установка RC-гашения или варистора
• Проверьте плотность фиксации на DIN-рейке после монтажа - плохой контакт может вызвать нагрев и самопроизвольное отключение
